Lista zestawu części.

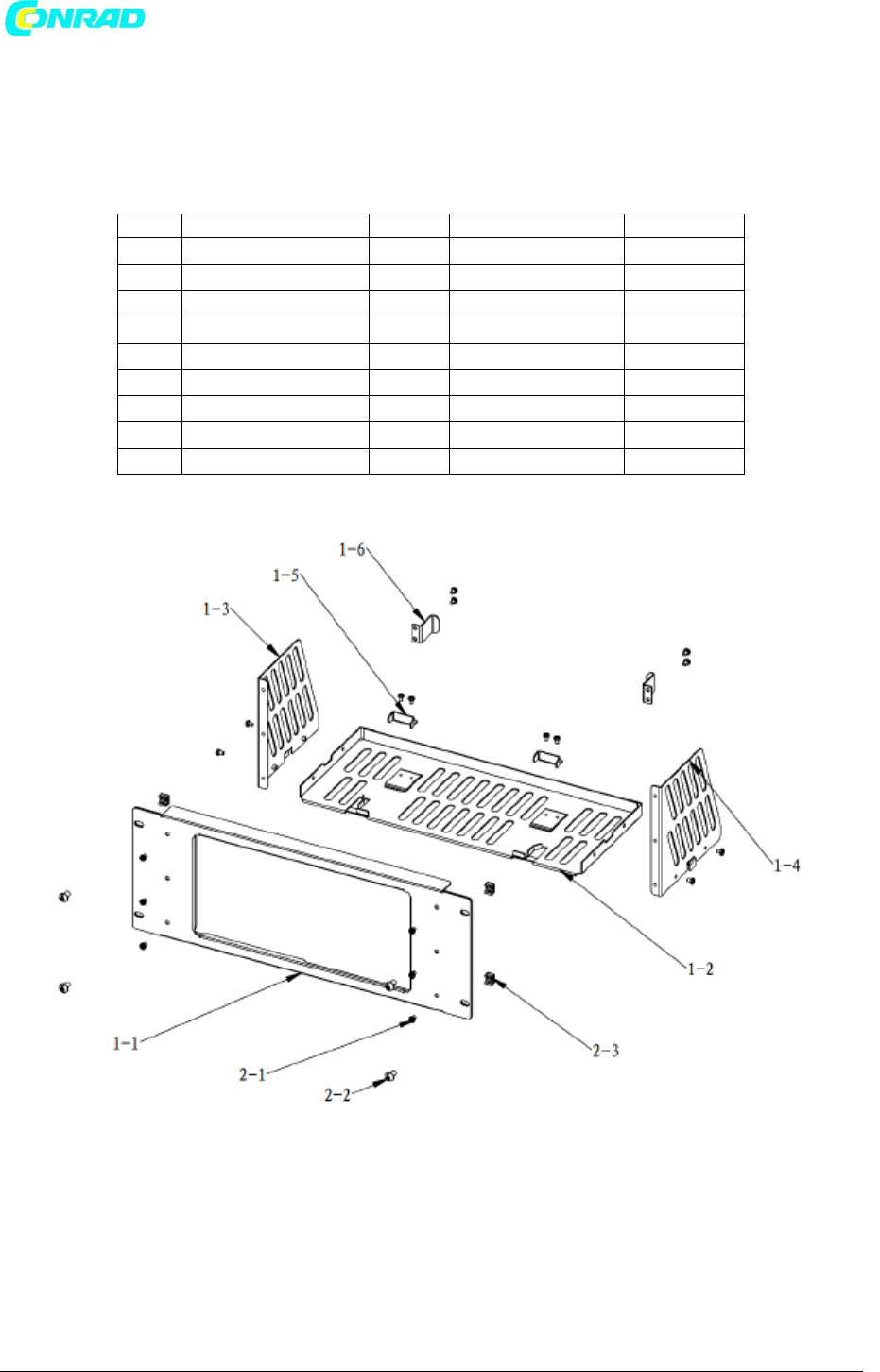

Lista części zestawu montażowego (jak pokazano na rysunku powyższym) DG4000 zestawionej w
tabeli. Szczegóły montażu części pokazano na poniższych rysunkach.
No.
Nazwa
ilość
Część nr
Opis
1-1
Panel przedni
1
RM-DG4-01
1-2
Oparcie tablicy
1
RM-DG4-02
1-3
Płyta lewa
1
RM-DG4-03
1-4
Płyta prawa
1
RM-DG4-04
1-5
Stopa sprężynowa
2
RM-DG4-05
1-6
Blacha montażowa
2
RM-DG4-06
2-1
Śruba M4
18
RM-SCREW-01
M4 x 6
2-2
Śruba M6
4
RM-SCREW-02
M6 x 20
2-3
Nakrętka M6
4
RM-SCREW-03
M6 x 4
Zestaw części montażowych.
