Interfejs Użytkownika

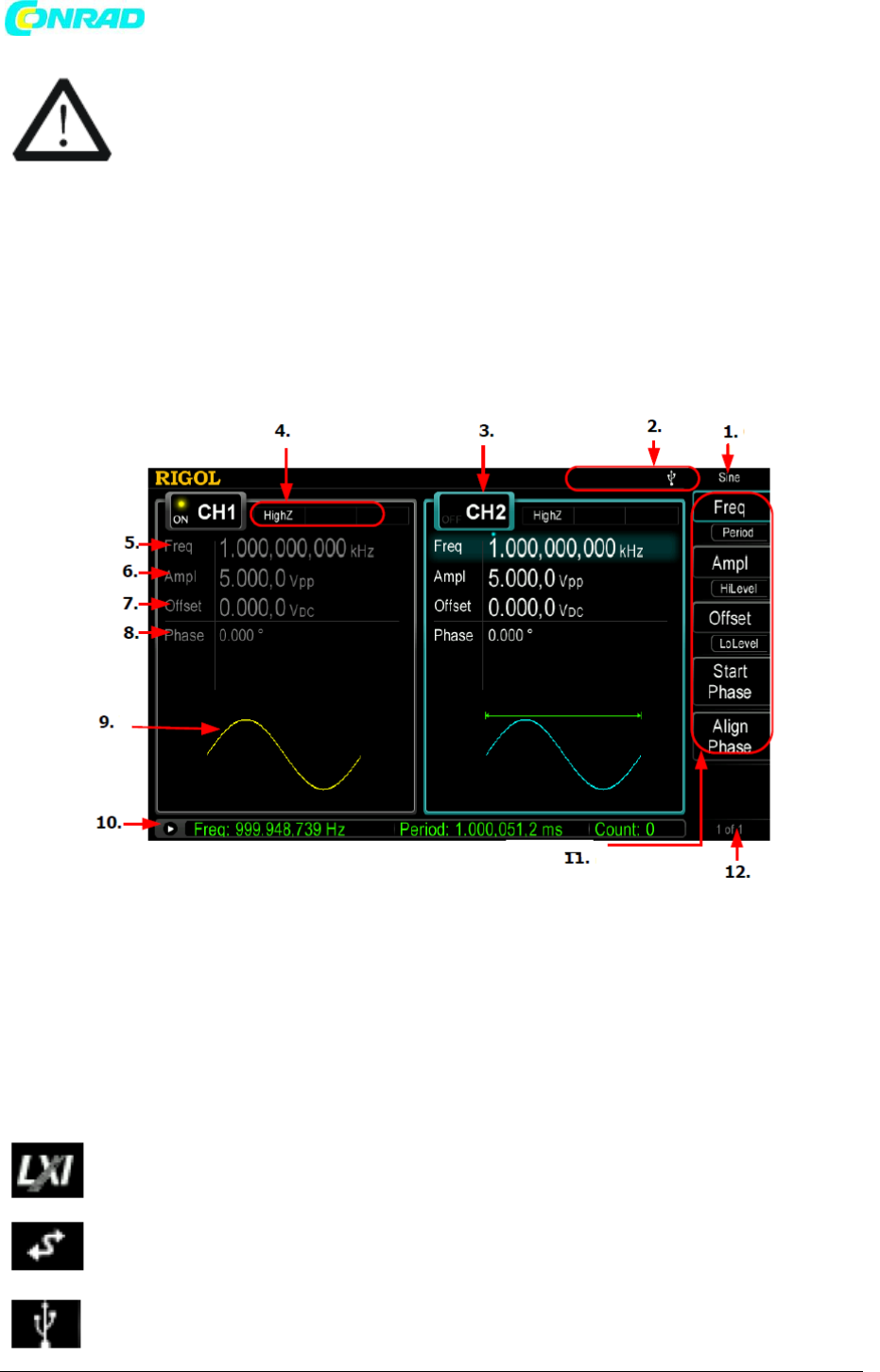

Interfejs użytkownika DG4000 pokazuje parametry i przebiegi obu kanałów w tym samym czasie.
Poniższy rysunek przedstawia interfejs, gdy równocześnie pracują kanały CH1 i CH2 w sinusoidalnym
sygnale. Różne zawartość zostanie wyświetlona, gdy są włączone różne funkcje
1. Aktualny Funkcja
Wyświetla nazwę aktualnie wybranej funkcji. Na przykład, "Sinusoidalna" wskazuje, że funkcja fali
"Sinusoidalna" jest aktualnie wybrana i "ArbEdit" wskazuje, że funkcja "przebiegów arbitralnych
Edycja" jest aktualnie wybrana.
2. Pasek stanu
Poniższe wskaźniki będą wyświetlane w zależności od skonfigurowanego prądu prądu.
Kontrolka zaświeci się gdy urządzenie jest podłączone do sieci LAN pomyślnie
Kontrolka zaświeci się gdy generator pracuje w trybie zdalnym.
Kontrolka zaświeci się po wykryciu podłączonego do generatora pamięci urządzenia
USB.
