• FSK:

Jeśli ASK, FSK lub PSK jest włączony dla CH2 i jest używany zewnętrznego źródła modulacji, to odbiera

zewnętrznego sygnału modulacji (użytkownicy mogą ustawić polaryzacji sygnału).

• Trig In:

Jeśli jest w cyklu CH2 lub tryb impulsów oraz jest używane zewnętrzne źródło wyzwalania, to odbiera

sygnał wyzwalania zewnętrznego (użytkownicy mogą ustawić polaryzację sygnału).

• Trig Out:

Jeśli CH2 jest w trybie zdjęć seryjnych z przemiataniem lub źródło wyzwalania wewnętrznego.

8. Wejście zewnętrznego sygnału (licznik)

Złącze żeńskie BNC o impedancji nominalnej 50Ω. Stosowany jest do przyjęcia zewnętrznego sygnału

do zmierzenia przez licznik.

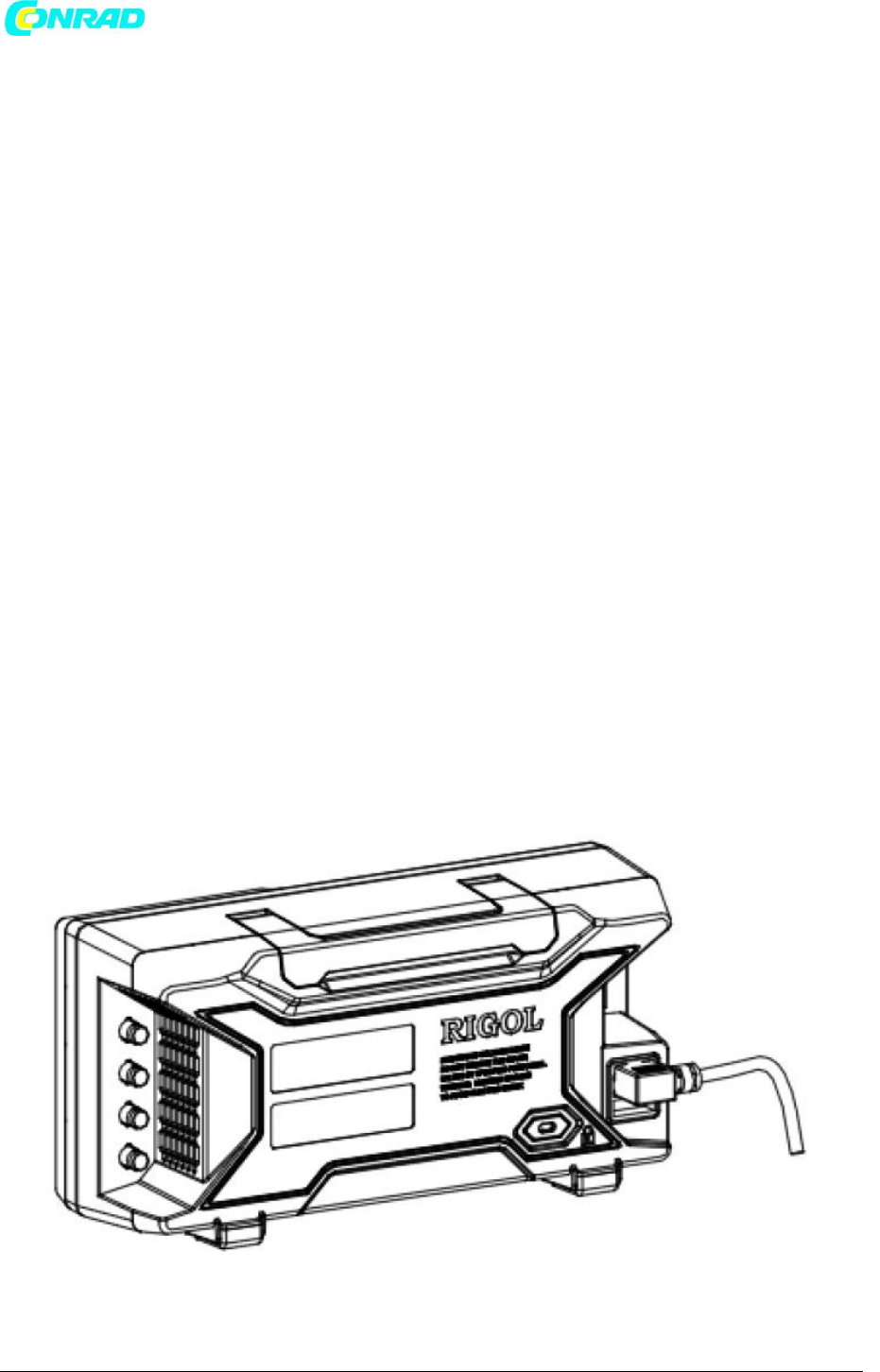

Podłączanie do zasilania

DG4000 akceptuje napięcia zasilania 240V: 100V do 440Hz, 45Hz do. Proszę używać przewodu

zasilania dostarczonego w akcesoria do podłączenia instrumentu do zasilania sieciowego (jak

Pokazane na rysunku 7). W tym momencie, generator jest włączony i przycisku zasilania w lewym

dolnym rogu panelu przednim znajduje się w stanie czuwania.

Podłączanie do zasilania
