Use and Care Manual

37
Powerhead
Assembly
#10 x 3/4"
(19 mm) Pan
Head Screws (2)
Extended
Flange
Drum
Latches
(1 on each
side)
Dust
Drum
Powerhead
Assembly
Extended
Lip
Vac
Inlet
Dust
Drum
Powerhead
Assembly
ASSEMBLAGE
2. Appuyez sur les deux verrous situés de chaque
côté du tambour à poussière jusqu’à ce qu’ils
s’enclenchent, fixant l’ensemble de bloc-moteur
sur le tambour à poussière.
3. Pour déposer l’ensemble de bloc-moteur, tirez
sur les deux verrous et soulevez l’ensemble
de bloc-moteur du tambour à poussière. Ne
forcez pas les verrous à tourner plus que
légèrement en dehors de la bride du tambour.

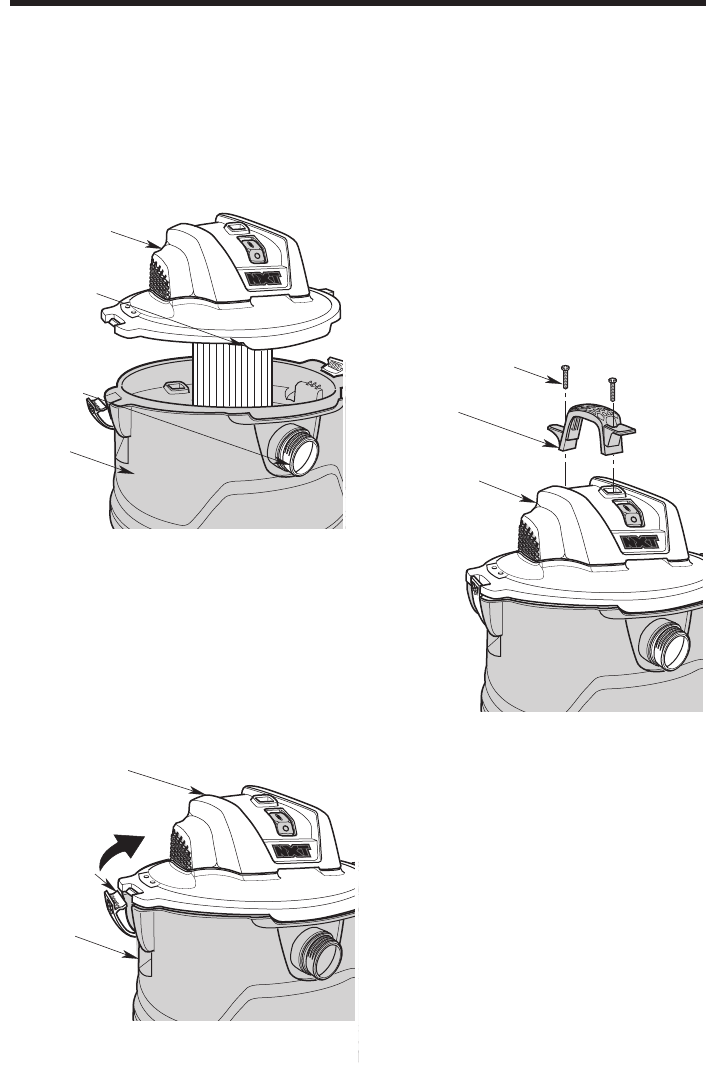

Ensemble de poignée de transport
1. Repérez la poignée de transport et les deux (2)
vis à tête cylindrique n° 10 x 3/4 po (19 mm)
dans le sac de pièces détachées.
2. Positionnez la poignée de transport sur le
dessus de l’ensemble de bloc-moteur, avec
la bride allongée de la poignée de transport à
l’arrière du bloc-moteur, comme illustré.
3. Introduisez une vis à tête cylindrique n° 10
x 3/4 po (19 mm) dans le trou à chaque
extrémité de la poignée de transport et dans
l’ensemble de bloc-moteur. Serrez fermement.
Fixation de l’ensemble de bloc-moteur
sur le tambour à poussière
1. Placez l’ensemble de bloc-moteur au-dessus
du tambour à poussière de telle façon que
la lèvre étendue du couvercle soit alignée
sur l’orifice d’admission. Assurez-vous que
l’ensemble de bloc-moteur est bien en place
sur le tambour à poussière.
Ensemble de
bloc-moteur
Orifice
d’admission de
l’aspirateur
Tambour à
poussière
Lèvre
allongée
Ensemble de
bloc-moteur
Tambour à
poussière
Verrous du
tambour
(1 de chaque
côté)
Ensemble de
bloc-moteur
Vis à tête cylindrique
n° 10 x 3/4 po (19 mm) (2)
Bride
allongée
