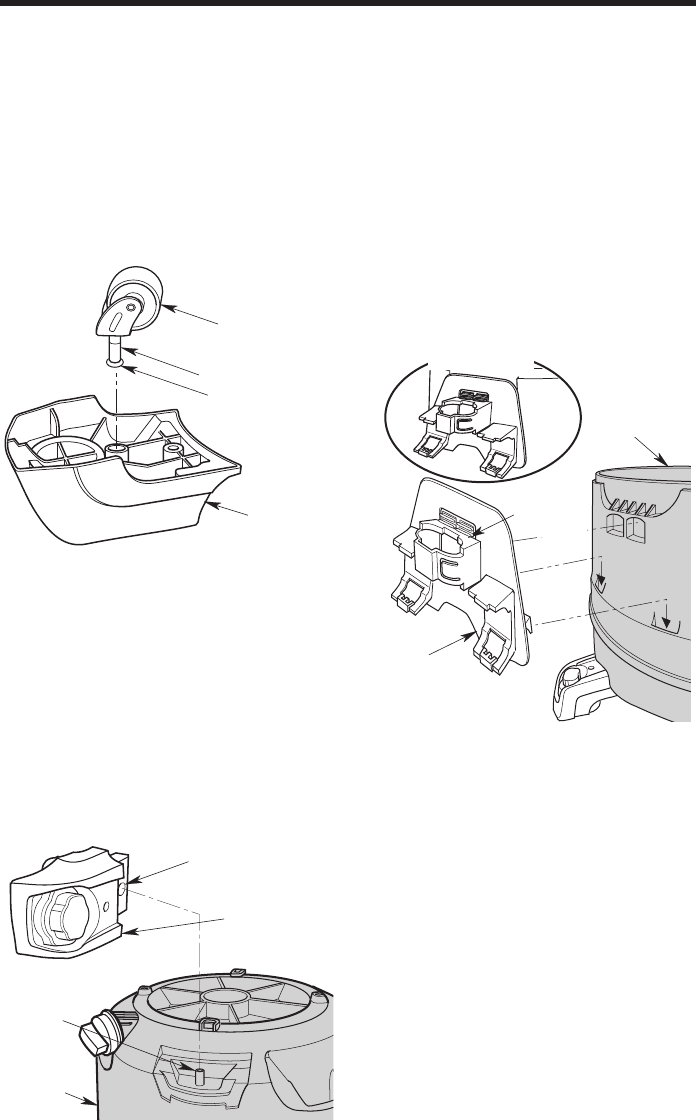

Ensamblaje de las ruedecillas/patas
para ruedecilla
NOTA: Retire el ensamblaje del cabezal del motor
del tambor para polvo antes de ensamblar las
ruedecillas y los pies de ruedecilla.
1. Ponga el tambor para polvo en posición
invertida sobre el piso.
2. Coloque un pie de ruedecilla en el piso. Inserte
el vástago de una ruedecilla en el receptáculo
del pie de ruedecilla.
3. Empuje sobre la ruedecilla hasta que el extremo
de la ruedecilla correspondiente a la esfera
se acople a presión completamente en el
receptáculo y la ruedecilla gire libremente.
Repita el procedimiento para las otras tres
ruedecillas y los otros tres pies de ruedecilla.
4. Coloque el pie de ruedecilla con ruedecilla
sobre el poste ubicado en la parte inferior del
tambor para polvo y presiónelo firmemente
en la posición correcta, de la manera que se
muestra en la ilustración.
5. Repita el procedimiento para los otros tres
ensamblajes de ruedecilla/pie de ruedecilla.
6. Ponga el tambor en posición vertical.
Caster
Foot
Caster
Caster Ball
Caster Stem
Locking
Tabs (2)
Accessory
Caddy
Dust Drum
ASSEMBLED
ENSAMBLAJE
Ensamblaje de la aspiradora
para mojado/seco:
Instalación del soporte para
accesorios
1. Posicione el soporte para accesorios en la
parte trasera del tambor para polvo y alinee las
lengüetas de fijación.
2. Deslice las lengüetas del soporte para
accesorios hacia el interior del tambor para
polvo y empuje las lengüetas de fijación hacia
dentro hasta que oiga un clic. Jale el soporte
para accesorios para confirmar que ha quedado
fijo en la posición correcta.
Ruedecilla
Vástago de la
ruedecilla
Bola de la ruedecilla
Pie de
ruedecilla
Tambor
para polvo
Soporte para
accesorios
Lengüetas
de fijación
(2)
ENSAMBLADO
Post
Caster
Foot
Dust
Drum
Caster Foot
Post Hole
Pie de
ruedecilla
Agujero del pie
de ruedecilla
para el poste
Tambor
para
polvo
Poste
