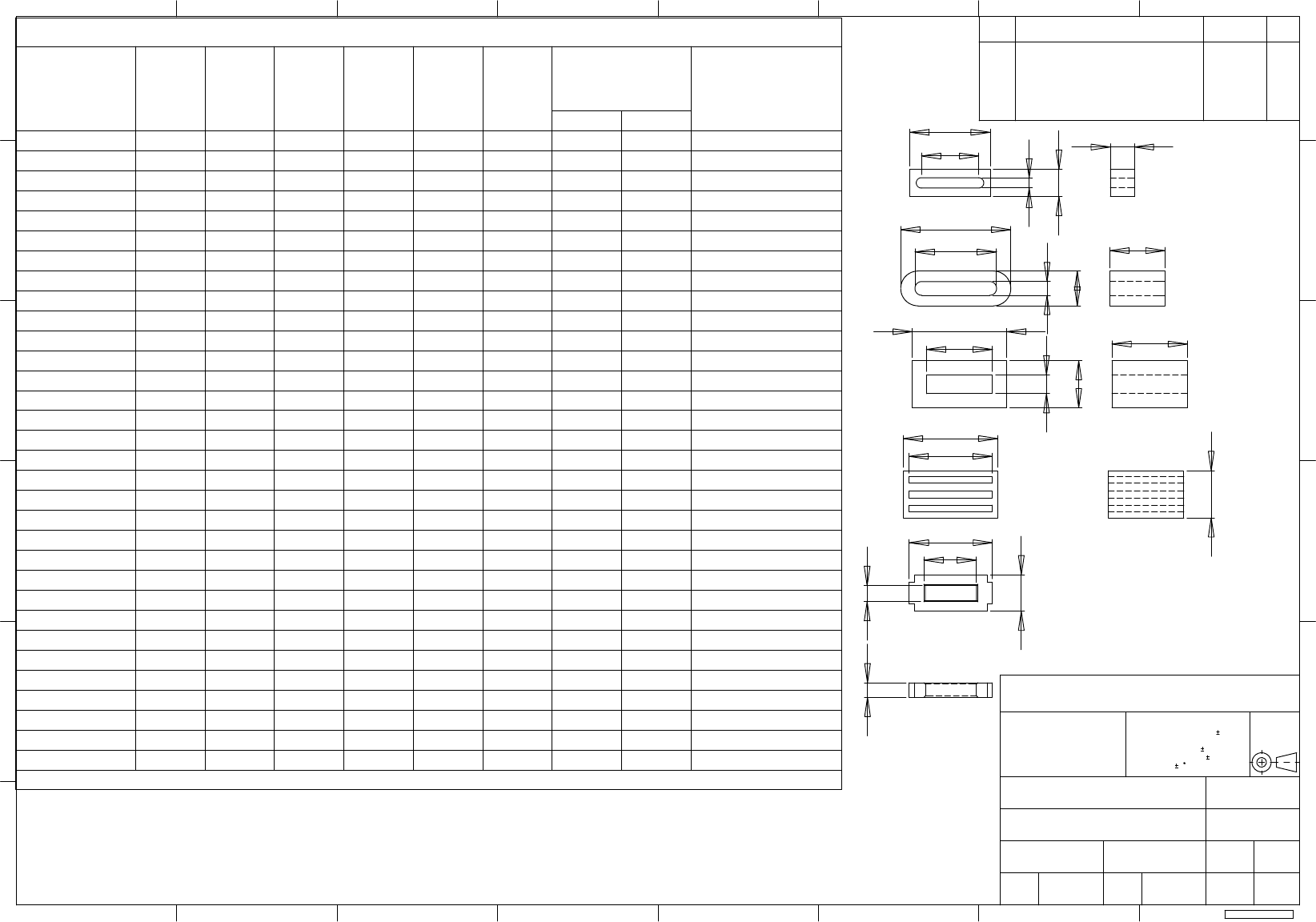

Ferrite Material: A5-K5B RMS-303
RFS Fig. A B C D E
IMPEDANCE
STANDARD PACK
(PIECES)
25MHz 100MHz
RFS2-14-13-A5 2 23.8 6.3 12.5 18.7 1.1 46 96 120
RFS2-2-30-A5 2 24 12 30 15 4 120 191 48
RFS2-15-12-A5 2 24.5 5 12 20 0.5 35 70 144
RFS2-15-20-A5 2 24.5 5 20 20 0.5 41 78 84
RFS2-17-20-A5 2 25 3.7 20 22 0.7 43 114 56
RFS2-16-12-A5 2 25.5 3 12 21.5 0.65 27 87 132
RFS1-16-15-A5 1 25.5 4.5 15 21.5 0.65 39 110 144
RFS1-17-15-A5 1 25.5 5 15 21.5 0.65 48 128 108
RFS2-18-8-A5 2 28.5 6.5 8 23.5 0.8 28 65 170
RFS2-18-15-A5 2 28.5 6.5 15 23.5 1 44 91 90
RFS2-18-18-A5 2 28.5 6.5 18 23.5 1 55 127 80
RFS2-18-10-A5 2 28.6 7.7 10 23.5 1.7 31 71 140
RFS2-22-8-A5 2 31 3 8 27 1 13 42 160
RFS2-22-12-A5 2 31 3 12 27 1 19 56 110
RFS2-22-20-A5 2 31 4 20 27 0.7 42 121 60
RFS2-22-9-A5 2 31 5 9 27 1 29 88 150
RFS2-20-12-A5 2 31 5 12 27 1 28 75 110
RFS2-21-18-A5 2 31 5 18 27 1 34 94 70
RFS2-21-25-A5 2 32 4 25 27 0.7 51 142 36
RFS2-22-25-A5 2 32 6 25 28 0.85 59 146 36
RFS4-21-16-A5 4 32 11.8 16 27 1 76 188 80
RFS2-21-8-A5 2 33.5 6.5 8 27 1.3 21 53 136
RFS2-21-10-A5 2 33.5 6.5 10 27 1.3 26 57 84
RFS2-21-12-A5 2 33.5 6.5 12 27 1.3 30 66 70
RFS2-21-15-A5 2 33.5 6.5 15 27 1.3 36 78 72
RFS2-21-20-A5 2 33.5 6.5 20 27 1.3 58 149 56
RFS2-24-18-A5 2 36 6.5 18 31 0.6 52 147 64
RFS2-24-8-A5 2 36 7.5 8 31 1 29 79 48
RFS2-24-20-A5 2 36 7.5 20 31 1 54 122 32
RFS2-24-30-A5 2 36 7.5 30 31 1 72 174 32
RFS2-24-36-A5 2 36 7.5 36 31 1 92 192 24
RFS2-25-12-A5 2 36 5 12 32.4 0.8 29 88 90
