Flange contours of RF.. and R..F gear units
Design and Operating Notes
10.11 Flange contours of RF.. and R..F gear units

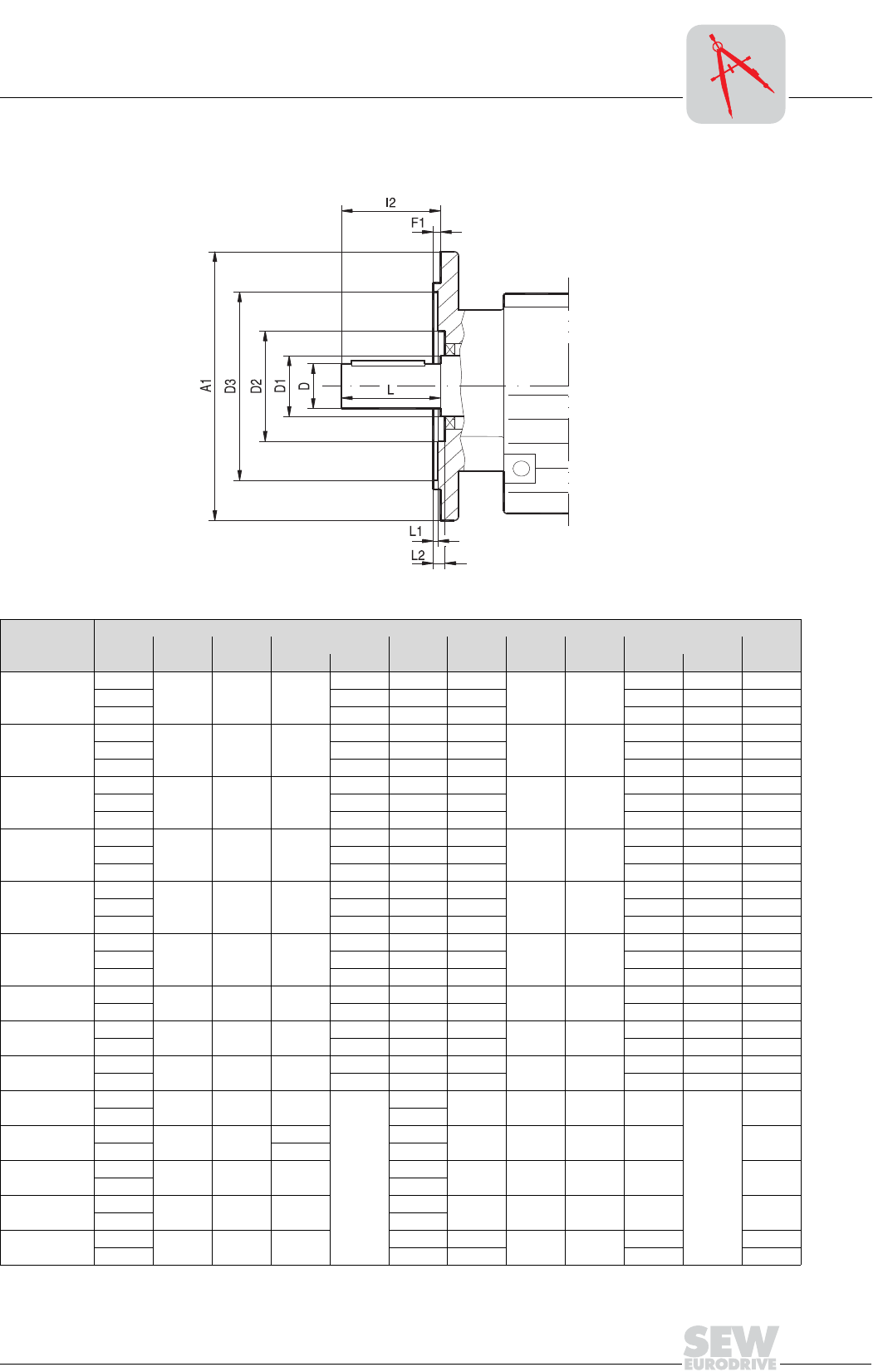

04355AXX
Check dimensions L1 and L2 for selection and installation of output elements.
Type
Inch Dimensions
A1 D D1
D2
D3 F1 I1 L
L1
L2
RF R..F RF R..F
RF07, R07F
4.72
0.750 0.87 1.50
1.50 2.83 0.12
1.57 1.57
0.08 0.08 0.24
5.51
1)
1) The flange contour protrudes from under the base surface.
- 3.35 0.12 0.08 - 0.24
6.30
1)
- 3.94 0.14 0.10 - 0.26
RF17, R17F
4.72
0.750 0.98 1.81
1.81 2.56 0.12
1.57 1.57
0.04 0.04 0.20
5.51 - 3.07 0.12 0.04 - 0.20
6.30
1)
- 3.74 0.14 0.04 - 0.24
RF27, R27F
4.72
1.000 1.18 2.13
2.13 2.60 0.12
1.97 1.97
0.04 0.04 0.24
5.51 - 3.11 0.12 0.12 - 0.28
6.30 - 3.62 0.14 0.12 - 0.28
RF37, R37F
4.72
1.000 1.38 2.36
2.48 2.76 0.12
1.97 1.97
0.20 0.16 0.28
6.30 - 3.78 0.14 0.04 - 0.30
7.87
1)
- 4.69 0.14 0.04 - 0.30
RF47, R47F
5.51
1.250 1.38 2.83
2.52 3.23 0.12
2.36 2.36
0.16 0.04 0.24
6.30 - 3.78 0.14 0.02 - 0.26
7.87 - 4.57 0.14 0.02 - 0.26
RF57, R57F
6.30
1.375 1.57 2.99
2.95 3.78 0.14
2.76 2.76
0.16 0.10 0.20
7.87 - 4.57 0.14 0 - 0.20
9.84
1)
- 6.30 0.16 0.02 - 0.22
RF67, R67F
7.87
1.375 1.97 3.54
3.54 4.65 0.14
2.76 2.76
0.08 0.16 0.28
9.84 - 6.30 0.16 0.04 - 0.30
RF77, R77F
9.84
1.625 2.05 4.41
3.94 6.30 0.16
3.15 3.15
0.02 0.10 0.28
11.81
1)
- 8.27 0.16 0.02 - 0.28
RF87, R87F
11.81
2.125 2.44 4.84
4.8 8.27 0.16
3.94 3.94
0 0.06 0.31
13.78 - 8.90 0.205 0.04 - 0.35
RF97
13.78
2.375 2.83 5.35
9.29
0.20 4.72 4.72 0 0.35
17.72 12.60
RF107
13.78
2.875 3.23
6.18 9.13
0.20 5.51 5.51 0 0.43
17.72 7.32 12.44
RF137
17.72
3.625 4.25 7.09
12.44
0.20 6.69 6.69 0 0.39
21.65 16.38
RF147
17.72
4.375 4.92 8.27
12.44
0.20 8.27 8.27 0 0.39
21.65 16.38
RF167
21.65
4.750 5.71 11.42
16.38 0.20
8.27 8.27
0.04 0.39
25.98 20.35 0.24 0.08 0.43
