Position terminal box and cable entry (MOVIMOT® drives)
Mounting Positions and Important Order Information
00008102

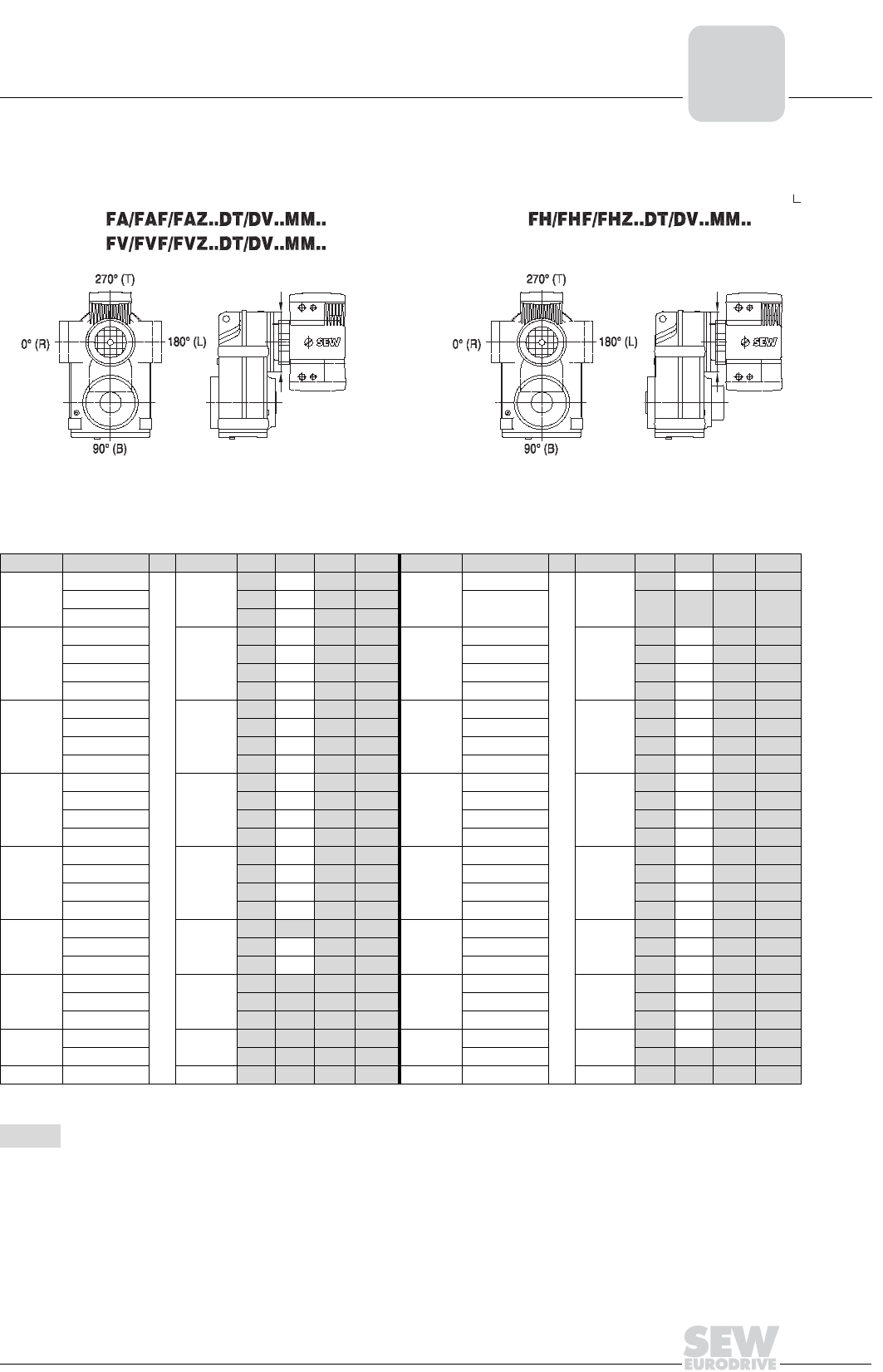

Figure 95: Possible terminal box positions F..D..MM..
AC
AC
Fig 1
Fig 2
Gear unit Motor Fig AC 0° 90° 180° 270°
1)
Gear unit Motor Fig AC 0° 90° 180° 270°
1)
F..27
DT71D MM..
1
∅ 4.72in F..27
DT71D MM..
2
∅ 4.72inDT80..MM..
DT80..MM..
DT90..MM..
F..37
DT71D MM..
∅ 4.72in F..37
DT71D MM..
∅ 4.72in
DT80..MM.. DT80..MM..
DT90..MM.. DT90..MM..
DV100..MM.. DV100..MM..
F..47
DT71D MM..
∅ 4.72in F..47
DT71D MM..
∅ 4.72in
DT80..MM.. DT80..MM..
DT90..MM.. DT90..MM..
DV100..MM.. DV100..MM..
F..57
DT71D MM..
∅ 6.30in F..57
DT71D MM..
∅ 6.30in
DT80..MM.. DT80..MM..
DT90..MM.. DT90..MM..
DV100..MM.. DV100..MM..
F..67
DT71D MM..
∅ 6.30in F..67
DT71D MM..
∅ 6.30in
DT80..MM.. DT80..MM..
DT90..MM.. DT90..MM..
DV100..MM.. DV100..MM..
F..77
DT80..MM..
∅ 7.87in F..77
DT80..MM..
∅ 7.87inDT90..MM.. DT90..MM..
DV100..MM.. DV100..MM..
F..87
DT80..MM..
∅ 9.84in F..87
DT80..MM..
∅ 9.84inDT90..MM1.. DT90..MM1..
DV100..MM.. DV100..MM..
F..97
DT90..MM1..
∅ 11.81in F..97
DT90..MM1..
∅ 11.81in
DV100..MM.. DV100..MM..
F..107 DV100..MM.. ∅ 13.78in F..107 DV100..MM.. ∅13.78in
1) Standard position
Possible terminal box position
When using plug connectors/MOVIMOT
®
options, the number of possible positions can be even more limited. Please contact
SEW-EURODRIVE.
