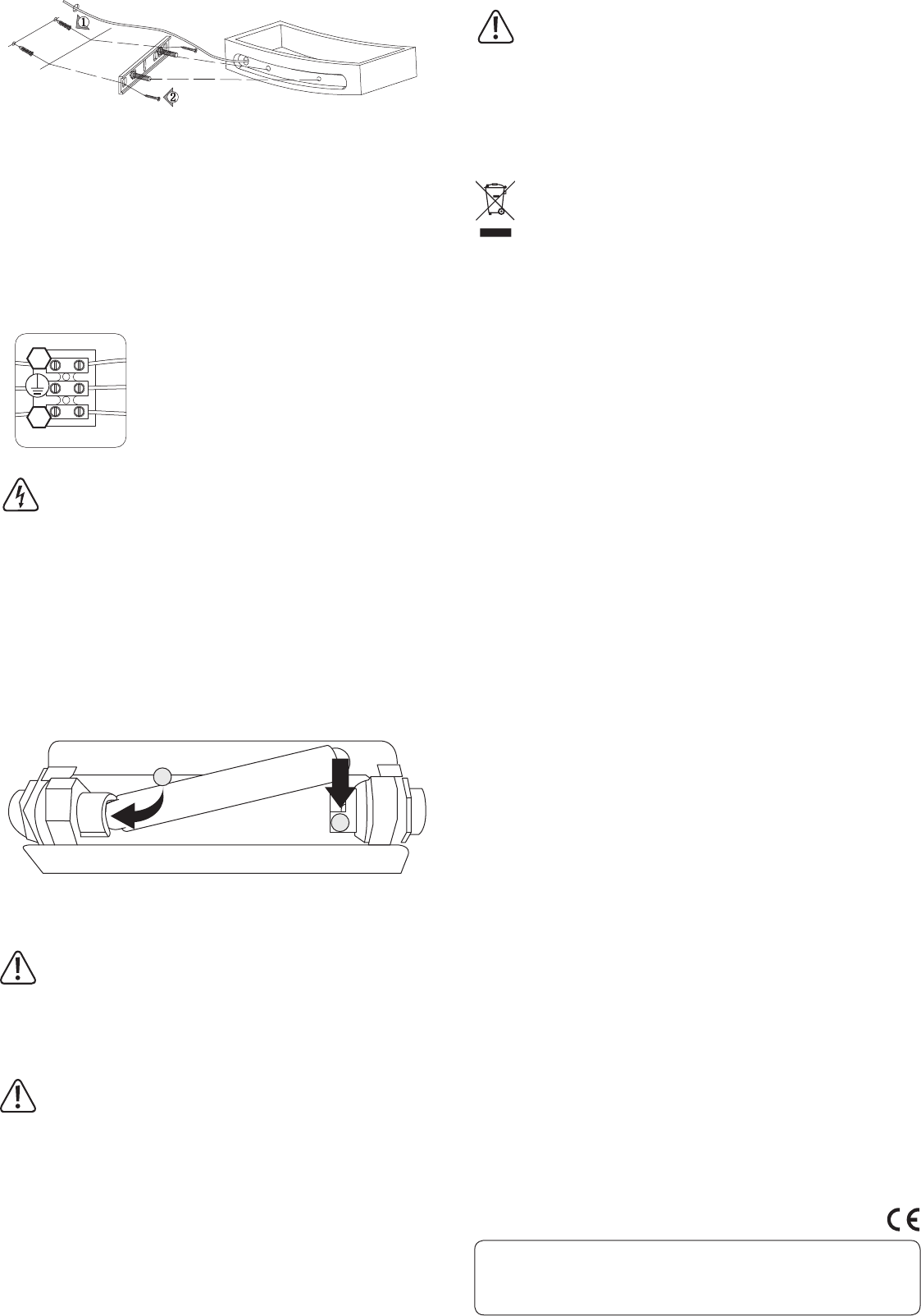

ill. 1
• Percez les deux trous dans le mur et placez les chevilles dans ceux-ci. Attachez
la xation murale avec les deux vis et rondelles à dents sur la surface de montage
(ill. 1).
• Faites passer le câble d’alimentation à travers l’orice se trouvant sur le dos de
l’appareil.
• Placez le produit sur l’extrémité du letage de la xation murale. Assurez-vous que
les ls du câble d’alimentation ne soient pas écrasés.
• Installez le produit avec les écrous borgnes sur la xation murale.
• Retirez le couvercle du bornier.
• Raccordez le câble d’alimentation au bornier (ill. 2) :
N
L
ill. 2
Fil bleu = N
Fil marron = L
Fil vert/jaune = PE/conducteur de protection,
symbole de la terre
Le conducteur de protection doit être absolument raccordé au bornier.
Si le produit est destiné à remplacer un éclairage existant et qu’aucun
conducteur de protection n’est disponible, le produit ne doit pas être installé.
Installez tout d’abord un nouveau câble d’alimentation.
Assurez-vous que les câbles ne soient pas dénudés trop longtemps et qu’ils
ne provoquent pas un court-circuit.
Assurez-vous que toutes les vis soient bien serrées des deux côtés du
bornier.
• Replacez le couvercle sur le bornier.
• Retirez le couvercle en verre sur la douille de l’ampoule en tirant sur l’un des deux
clips du socle.
• Insérez une ampoule choisie en conséquence (non compris dans le contenu
du paquet) dans la douille (ill. 3). Veuillez vous référer aux caractéristiques des
données techniques.
ill. 3
1
2
• Ensuite, replacez le couvercle en verre avec ses clips sur le socle.
• Raccordez la tension de réseau et contrôlez le fonctionnement du produit.
Si l’ampoule ne s’allume pas, éteignez immédiatement l’alimentation
électrique (dévisser le fusible ou couper le fusible à percuter).
Ensuite, vériez le raccordement du câble d’alimentation.
En cas de doute, consultez un technicien spécialisé (par exemple un
électricien).
Remplacement de l’ampoule
Laissez le produit refroidir susamment avant de changer l’ampoule. Si
l’ampoule n’est pas susamment refroidie et que vous la touchez quand
même, il existe un risque de brûlures.
• Assurez-vous que l’appareil soit éteint.
• Retirez le couvercle en verre sur la douille de l’ampoule en tirant sur l’un des deux
clips du socle.
• Retirez l’ampoule défectueuse et insérez une nouvelle ampoule.
• Ensuite, replacez le couvercle en verre avec ses clips sur le socle.
Entretien et nettoyage
N’utilisez en aucun cas des produits de nettoyage agressifs ou des solutions
chimiques qui pourraient attaquer le boîtier (changement de couleur).
• Le produit ne nécessite aucune maintenance mais seulement un nettoyage de
temps en temps et le remplacement éventuel de l’ampoule.
• Arrêtez le produit et laissez-le refroidir avant tout nettoyage.
• Utilisez un chion propre, doux et sec pour nettoyer le boîtier. S’il existe de la saleté
tenace, vous pouvez légèrement humidier un chion avec de l’eau tiède.
Elimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent
pas être éliminés avec les ordures ménagères.
En n de vie, éliminez l’appareil conformément aux dispositions légales en
vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection
de l’environnement.
Caractéristiques techniques
Tension de fonctionnement ..........230 V/CA, 50 Hz
Source lumineuse ..........................R7s, J78mm, maxi. 100 W
Type de protection .........................I
Conditions de fonctionnement .....0 à +40 °C, 40 - 90 % hum. rel. (sans condensation)
Conditions de stockage.................-20 à +50 °C, 40 - 70 % hum. rel. (sans condensation)
Dimensions (L x H x P) ...................365 x 170 x 70 mm
Poids.................................................env. 2,3 kg (sans ampoule)
