• Führen Sie die Netzzuleitung durch die Önung in der Rückseite des Produkts.
• Setzen Sie das Produkt auf die Gewindeenden der Wandhalterung. Achten Sie
darauf, dass die Kabel der Netzzuleitung nicht eingequetscht werden.
• Befestigen Sie das Produkt mit den Hutmuttern an der Wandhalterung.
• Entfernen Sie die Abdeckung der Klemmleiste.

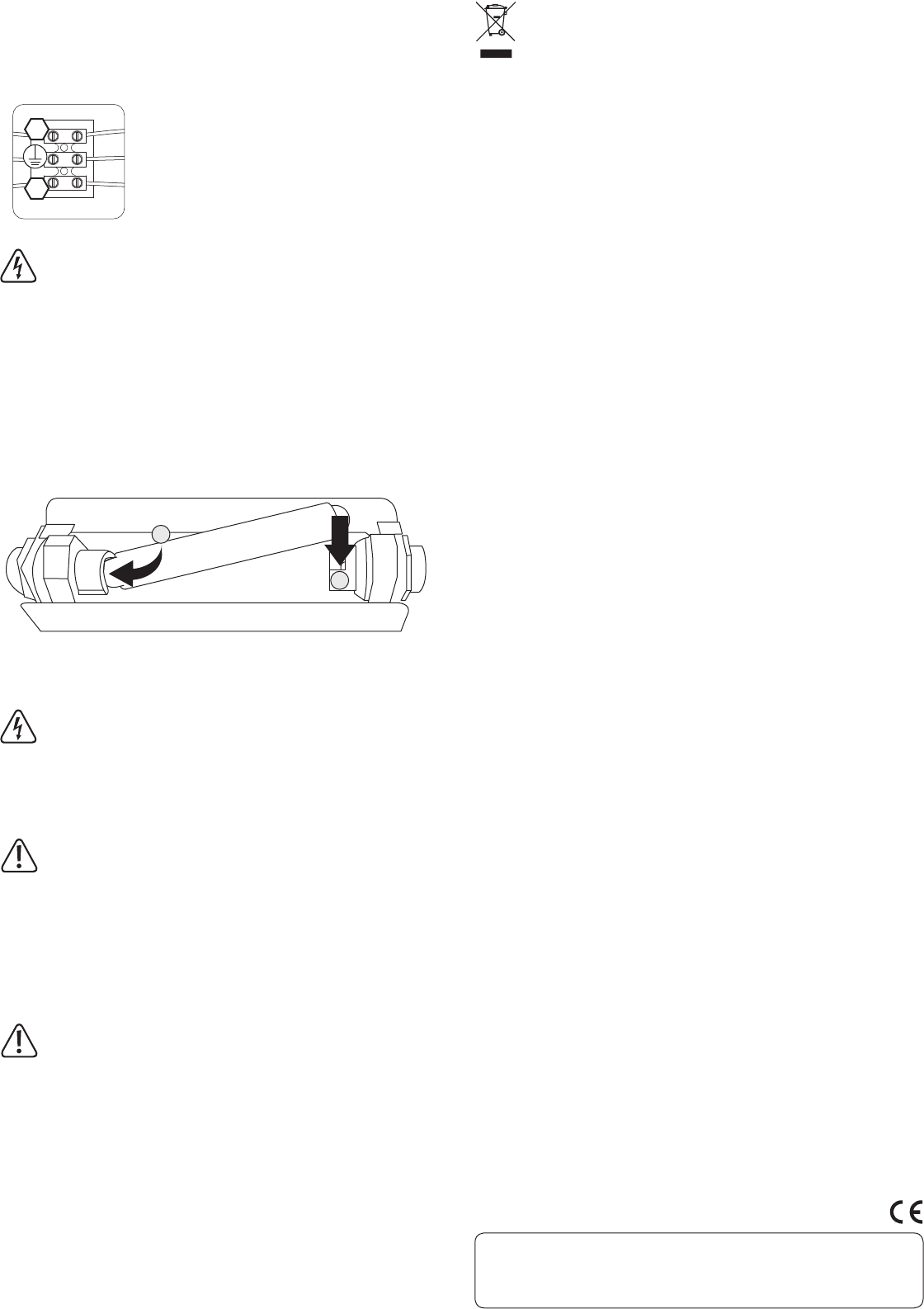

• Verbinden Sie die Netzzuleitung mit der Klemmleiste (Abb. 2):
N
L
Abb. 2
Blaues Kabel = N
Braunes Kabel = L
Grün/gelbes Kabel = PE/Schutzleiter, Erdungssymbol
Der Schutzleiter muss unbedingt mit der Klemmleiste verbunden werden.
Wenn das Produkt als Ersatz für eine bereits bestehende Leuchte dient
und kein Schutzleiter zur Verfügung steht, darf das Produkt nicht montiert
werden. Verlegen Sie vorher eine neue Netzzuleitung.
Achten Sie darauf, dass die Kabel nicht zu lang abisoliert werden und
dadurch einen Kurzschluss auslösen.
Stellen Sie sicher, dass alle Schraubverbindungen auf beiden Seiten der
Klemmleiste fest angezogen sind.
• Befestigen Sie die Abdeckung wieder an der Klemmleiste.
• Entfernen Sie die Glasabdeckung über der Lampenfassung, indem Sie eine der
beiden Klammern vom Sockel ziehen.
• Setzen Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) in die
Fassung ein (Abb. 3). Beachten Sie dazu die Angaben in den technischen Daten.
Abb. 3
1
2
• Setzen Sie danach die Glasabdeckung mit ihren Klammern wieder auf den Sockel.
• Schalten Sie die Netzspannung zu und überprüfen Sie die Funktion des Produkts.
Falls das Leuchtmittel nicht aueuchten, schalten Sie die Netzspannung
sofort wieder ab (Sicherung herausdrehen oder Sicherungsautomat
abschalten).
Überprüfen Sie danach den Anschluss der Netzzuleitung.
Wenden Sie sich im Zweifelsfall an einen Fachmann (z.B. Elektriker).
Leuchtmittel wechseln
Lassen Sie das Produkt vor einem Leuchtmittelwechsel ausreichend
abkühlen. Falls das Leuchtmittel nicht ausreichend abgekühlt ist und Sie es
trotzdem berühren, besteht Verbrennungsgefahr!
• Stellen Sie sicher, dass das Produkt ausgeschaltet ist.
• Entfernen Sie die Glasabdeckung über der Lampenfassung, indem Sie eine der
beiden Klammern vom Sockel ziehen.
• Entnehmen Sie das defekte Leuchtmittel und setzen Sie ein neues Leuchtmittel ein.
• Setzen Sie danach die Glasabdeckung mit ihren Klammern wieder auf den Sockel.
Wartung und Reinigung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder
chemische Lösungen, da dadurch das Gehäuse angegrien werden könnte
(Verfärbungen).
• Das Produkt ist bis auf einen erforderlichen Lampenwechsel und eine gelegentliche
Reinigung wartungsfrei.
• Schalten Sie das Produkt vor der Reinigung aus und lassen Sie es ausreichend
abkühlen.
• Verwenden Sie ein sauberes, weiches und trockenes Tuch zur Reinigung des
Gehäuses. Bei stärkerer Verschmutzung können Sie das Tuch mit lauwarmem
Wasser leicht anfeuchten.
Entsorgung
Elektronische Geräte sind Wertstoe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren
Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung...............................230 V/AC, 50 Hz
Leuchtmittel .........................................R7s, J78mm, max. 100 W
Schutzklasse ........................................ I
Betriebsbedingungen ......................... 0 bis +40 °C, 40 - 90 % rF (nicht kondensierend)
Lagerbedingungen .............................. -20 bis +50 °C, 40 - 70 % rF (nicht kondensierend)
Abmessungen (B x H x T)...................365 x 170 x 70 mm
Gewicht.................................................ca. 2,3 kg (ohne Leuchtmittel)
