User manual

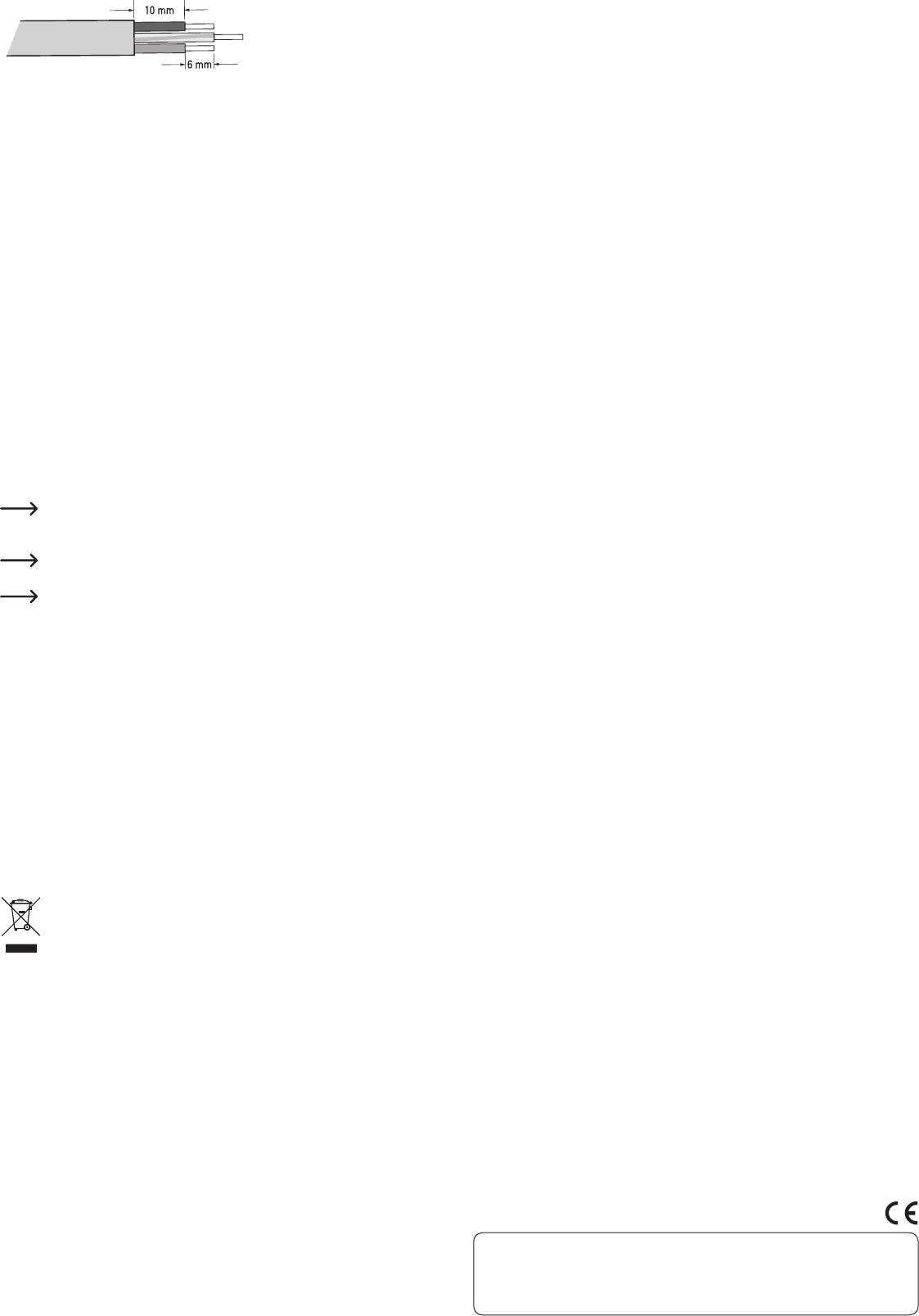

Usuwanie izolacji z kabla
4. Usunąć zewnętrzną izolację sieciowego przewodu zasilającego na długości
maksymalnie 16 mm. Odizolować każdą z trzech żył sieciowego przewodu
zasilającego na długości około 6 mm. Kabel przewodu ochronnego (kabel żółto-
zielony) powinien mieć długość co najmniej 6 mm, aby w przypadku usterki
pozostał jako ostatni kabel w łączniku świecznikowym.
5. Poluzować dwie śruby uchwytu odciążającego w skrzynce przyłączeniowej, nie
wykręcać ich jednakże całkowicie.
6. Przebić mały otwór w gumowej uszczelce przepustu kabla.
7. Przełożyć odizolowany sieciowy kabel zasilający od dołu przez gumową uszczelkę
i uchwyt odciążający do skrzynki przyłączeniowej.
8. Połączyć 3 żyły sieciowego przewodu zasilającego z 3-biegunowym łącznikiem
świecznikowym (brązowy = L/faza, niebieski = N/przewód zerowy, żółto-zielony =
PE/przewód neutralny/symbol uziemienia ).
9. Sprawdzić również pozostałe mocowania śrubowe łącznika świecznikowego (do
przewodów przyłączeniowych sterownika LED) i w razie potrzeby dokręcić je.
10. Nałożyć ponownie łącznik świecznikowy na przeznaczone do tego odlewane
sworznie mocujące.
11. Zamknąć ponownie pokrywę skrzynki przyłączeniowej poprzez przykręcenie
wszystkich czterech śrub.
12. Włożyć ponownie skrzynkę przyłączeniową do kolumny lampy. Zwrócić uwagę na
to, aby nie załamywać ani nie uszkodzić w jakikolwiek sposób kabli.
13. Przymocować lampę przy kolumnie trzema śrubami i w razie potrzeby kołkami
w odpowiednim miejscu do podłoża. W zależności od podłoża wymagane
odpowiednie śruby i kołki.
Upewnić się, że podczas wiercenia otworów montażowych lub podczas
przykręcania, nie zostaną uszkodzone żadne kable lub przewody (w tym
przewody wodne).
Zwrócić uwagę na pionowe ustawienie lampy stojącej. W razie potrzeby
sprawdzić pionowe ustawienie przy pomocy poziomnicy.
Zaleca się instalację przełącznika do włączania/wyłączania lampy stojącej.
Obsługaiczyszczenie
Nigdy nie należy kierować strumienia wody z węża ogrodowego lub myjki
ciśnieniowej na zewnętrzny lampa LED!
Produkt nie wymaga konserwacji. Konserwacje lub naprawy należy zlecać
specjaliście. Stosowane żarówki LED zamontowane na stałe i nie mogą być
wymieniane.
Przed czyszczeniem wyłączyć napięcie sieciowe lampy stojącej; pozostawić lampę
do ostygnięcia.
Do czyszczenia można użyć czystej, suchej szmatki. Kurz można bardzo łatwo
usunąć czystym, miękkim pędzlem i odkurzaczem.
Nie stosować agresywnych, chemicznych lub ściernych środków czyszczących,
ponieważ może to prowadzić do przebarwień lub zmian w materiale
powierzchniowym.
Utylizacja
Elektroniczne urządzenia mogą być poddane recyklingowi i nie należą do
odpadów z gospodarstw domowych.
Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z
obowiązującymi przepisami prawnymi.
W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w
ochronę środowiska.
Danetechniczne
a) Nrzamówienia1218438
Napięcie znamionowe........................220 - 240 V/AC, 50 Hz
Rodzaj ochrony ....................................IP44
Klasa ochrony ......................................I
Materiał ................................................Stal szlachetna V2A
Miejsce montażu .................................Wewnątrz/na zewnątrz
Pobór mocy ..........................................maks. 10,5 W
Żródło światła ......................................60 diod (zamontowane na stałe, niewymienne)
Temperatura koloru ............................2700 - 3000 K (ciepło biała)
Strumień świetlny ...............................690 lm
Warunki pracy .....................................-40 do +55 °C, 0 - 95 % RH
Warunki przechowywania .................-25 do +65 °C, 0 - 95 % RH
Wymiary (Ø x wys.) .............................120 x 440 mm
Waga .....................................................ok. 700 g
b) Nrzamówienia1218440
Napięcie znamionowe........................220 - 240 V/AC, 50 Hz
Rodzaj ochrony ....................................IP44
Klasa ochrony ......................................I
Materiał ................................................Stal szlachetna V2A
Miejsce montażu .................................Wewnątrz/na zewnątrz
Pobór mocy ..........................................maks. 10,5 W
Żródło światła ......................................60 diod (zamontowane na stałe, niewymienne)
Temperatura koloru ............................2700 - 3000 K (ciepło biała)
Strumień świetlny ...............................690 lm
Warunki pracy .....................................-40 do +55 °C, 0 - 95 % RH
Warunki przechowywania .................-25 do +65 °C, 0 - 95 % RH
Wymiary (Ø x wys.) .............................120 x 760 mm
Waga .....................................................ok. 880 g
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrolmów lub
przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy. Powielanie w
całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.
© Copyright 2014 by Conrad Electronic SE. V1_1014_02-DS
