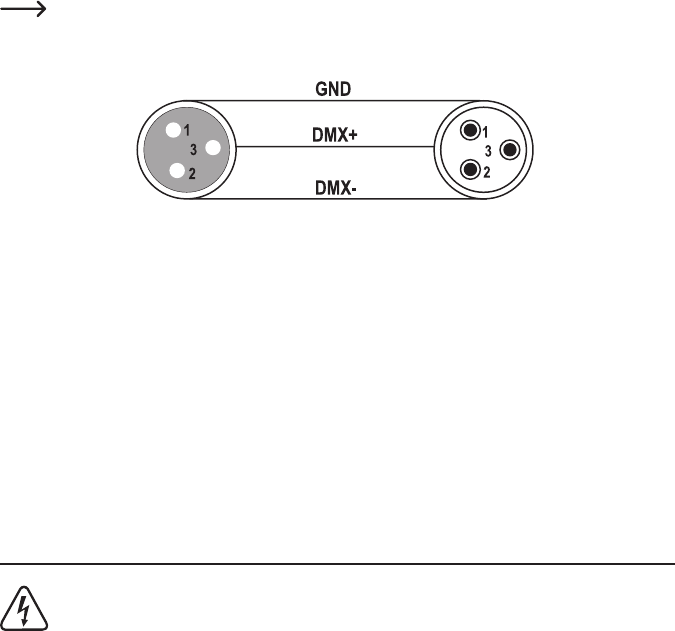

Assegnazione dei pin del connettore DMX: Pin1 = Massa / Pin2 = (-) / Pin3 = (+).
Non collegare mai il connettore di terra (GND) alla massa dello chassis dell'apparecchio, altrimenti posso-
no sorgere interferenze nella trasmissione del segnale causate dai loop di terra.
b) Realizzazione di una catena master-slave
In alternativa, il faretto può essere utilizzato per il funzionamento con un controller DMX anche come apparecchio in
una catena master-slave. In questo caso il controller integrato del dispositivo master viene utilizzato come controller
per i dispositivi slave collegati.
• Collegare il connettore DMX OUT dell'unità master al connettore DMX IN del primo dispositivo slave.
• Collegare il connettore DMX OUT dell'unità master al connettore DMX IN del primo dispositivo slave.
• Procedere allo stesso modo con tutti i dispositivi slave successivi, come descritto sopra.
• Inlare nel connettore DMX OUT dell'ultimo dispositivo slave una spina XLR con una terminazione (vedere "Colle-
gamento di un controller DMX").
9. Collegamento alla rete
La presa di corrente a cui è collegato il faretto per effetti speciali deve essere collocata vicino all'apparec-
chio e deve essere facilmente accessibile, afnché in caso di guasto sia possibile staccare l'unità dalla rete
in modo rapido e semplice.
Vericare che i dati relativi alla tensione indicati sul faretto per effetti speciali corrispondano alla tensione di
rete dell'alimentatore. Non tentare mai di far funzionare l'apparecchio utilizzando un altro tipo di tensione.
Non lasciare che il cavo di alimentazione venga a contatto con altri cavi.
Prestare attenzione nel maneggiare i cavi e i connettori di alimentazione. La tensione di rete può provocare
scosse elettriche potenzialmente letali.
Non lasciare in giro cavi liberi, ma posarli a regola d'arte in modo da evitare il rischio di incidenti.
• Inserire la spina speciale del cavo di alimentazione nella presa di rete POWER dell'apparecchio e bloccarla ruotan-
dola in senso orario nché scatta in posizione.
• Inserire la spina del cavo di alimentazione in una presa con messa a terra.
• Non appena l'apparecchio viene collegato alla rete, è pronto all'uso.
• Viene acceso e spento tramite l'interruttore ON/OFF (ON = acceso / OFF = spento).
