User manual

Gebruik vb. de meegeleverde standvoet die aan de rugzijde van de fotovoltaïsche
module kan worden bevestigd. Steek de standvoet vb. in het gazon of in een bloe-
menperk, maar sla de standvoet nooit met een werktuig (vb. een hamer) in de bo-
dem. Daardoor gaat hij stuk, verlies van waarborg/garantie!
Plaats de fotovoltaïsche module zo dat hij op een zonnige, schaduwvrije plaats staat.
• Aangezien er geen steunaccu aanwezig is, is het pompvermogen en zo de door
het sprinkleropzetstuk getransporteerde waterhoeveelheid rechtstreeks afhankelijk
van de zonnestralen op de fotovoltaïsche module.
Een werking bij sterke bewolking, valavond of ‚s nachts is daarom niet mogelijk.
•
De pomp werkt automatisch bij voldoende zonnestralen, in-/uitschakelen is niet mogelijk.
Als de pomp onmiddellijk moet worden gedeactiveerd, trekt u de aansluitkabel van
de fotovoltaïsche module uit de contactdoos. U kunt ook een ontransparante afdek-
king op de fotovoltaïsche module leggen.
• De pomp is niet tegen droogloop beschermd. Let daarom altijd op dat de pomp onder
water staat.
• Als het kabbelen van het water storend werkt, gebruikt u een ander sprinklerop-
zetstuk of kort u de klimpijp.
Instellen van de transporthoeveelheid
O p het einde van de pomp bevindt zich een draaiknop, zie afbeelding
rechts. Hiermee kan de transporthoeveelheid worden ingesteld.
Als u naar rechts in de richting van de wijzers van de klok draait,
wordt de transporthoeveelheid verminderd; bij een draai naar
links tegen de richting van de wijzers van de klok, wordt de trans-
porthoeveelheid verhoogd.
Gebruik bij het draaien geen geweld aangezien de draaiknop over
mechanische begrenzingen van de respectivelijke eindstanden
beschikt.

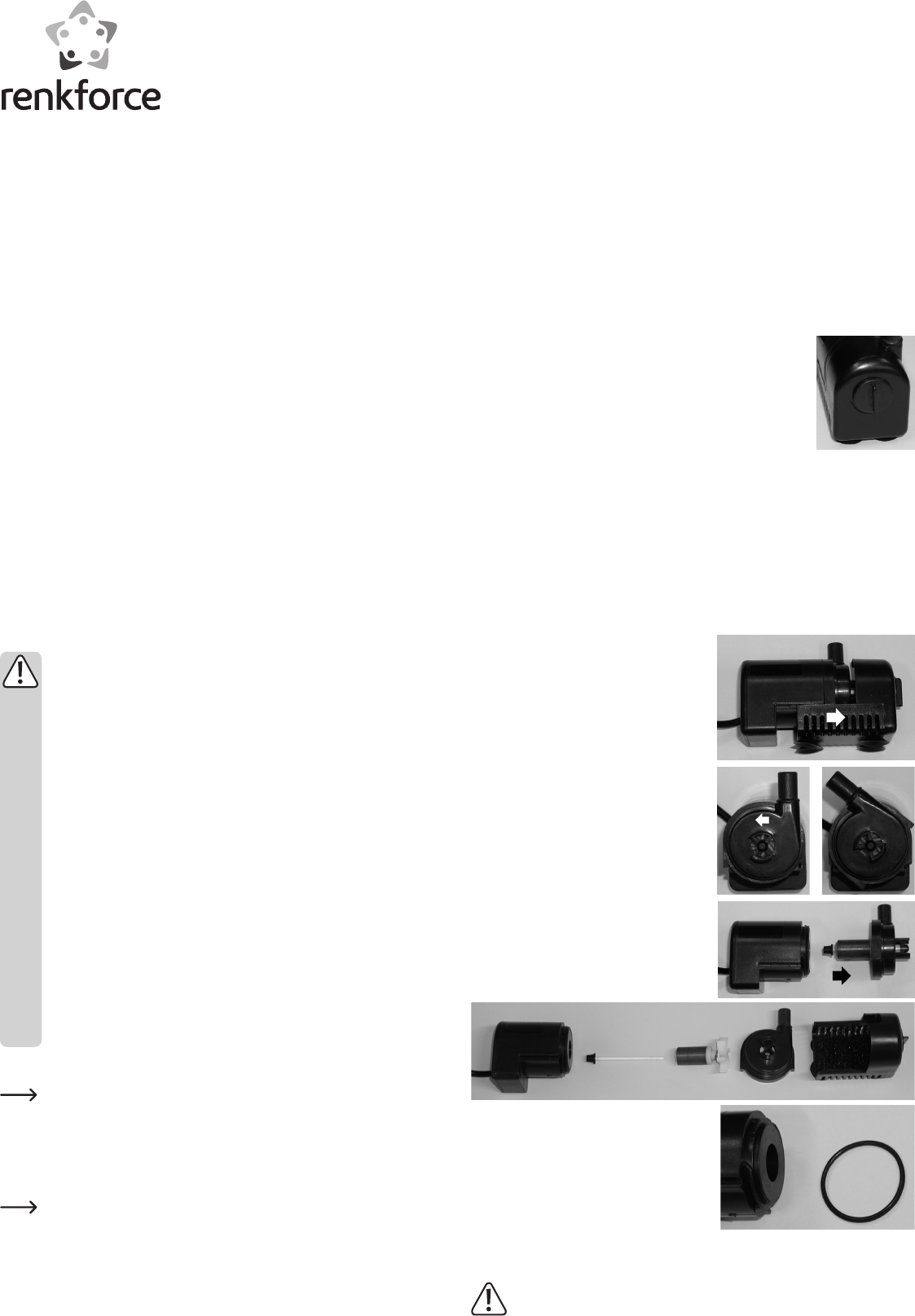

Reiniging
a) Pomp
Naargelang de watervervuiling (algen, zwevende deeltjes, etc.) moeten pomp en
sprinkleropzetstukken regelmatig worden gereinigd.
Ga als volgt te werk:
1. Onderbreek eerst de steekverbinding tussen pomp en fotovoltaïsche module om
ongewild aanlopen te voorkomen.
2. Trek het voorste behuizingsdeel, zoals een
slee, met de bodem naar voor, zie pijl in de
afbeelding rechts.
Vervolgens kan de filter uit de bodem wor-
den verwijderd.
3. Draai de voorste pompafdekking ca. 45°
naar links.
4. Neem het pompdeksel af en trek het scho-
epenwiel uit, trek de standas uit het scho-
epenwiel.
5. Verwijder de dichting.
6. Reinig nu alle onderdelen zorgvuldig, spoel
ze onder helder water af.
7. Monteer alle onderdelen in omgekeerde
volgorde opnieuw.
Let daarbij op dat de standas zowel in de
pomp zelf als ook in de voorste pompafdek-
king correct zit. Let bovendien op de stand
van de draaiknop voor de transporthoeveelheid, aangezien anders de pompafdek-
king niet kan worden gesloten.
Wend bij de montage in geen geval geweld aan, aangezien de pomp anders
beschadigd wordt.
O
Gebruiksaanwijzing
Fotovoltaïsch pompsysteem 2 W
Bestelnr. 1007584
Voorgeschreven gebruik
Het product bestaat uit een fotovoltaïsche module en een daarmee aangedreven
pomp. Bij voldoende zonnestraling op de fotovoltaïsche module wordt voldoende stro-
om opgewekt om de pomp aan te drijven. Aangezien er geen accu aanwezig is, loopt
de pomp overdag uitsluitend bij voldoende zonlicht.
Door meerdere meegeleverde sproeieropzetstukken zijn verschillende waterfontei-
nen mogelijk.
Een andere toepassing dan hierboven beschreven is niet toegestaan. De veiligheids-
en montageinstructies in deze gebruiksaanwijzing dienen in acht te worden genomen!
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving.
Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke
eigenaren. Alle rechten voorbehouden.
Leveringsomvang
• Pomp
• Fotovoltaïsche module
• Bodemspies voor fotovoltaïsche module
• Verlengbuis en meerdere sprinkleropzetstukken voor de pomp
• Gebruiksaanwijzing
Veiligheidsvoorschriften
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing,
vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn
wij niet aansprakelijk!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig
gebruik of het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden
wij geen aansprakelijkheid! In dergelijke gevallen vervalt elke aanspraak
op garantie!
• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen
en/of veranderen van het apparaat niet toegestaan.
• Dit product is geen speelgoed. Houd het buiten bereik van kinderen!
• Het product mag niet worden gebruikt voor het transporteren van drink-
water of andere levensmiddelen.
• De pomp is niet beschermd tegen droogloop en moet altijd in water wor-
den gebruikt, anders gaat ze stuk.
• Stel de fotovoltaïsche module zodanig op dat niemand er over kan strui-
kelen. Hetzelfde geldt bij het leggen van de kabel tussen de fotovoltaïsche
module en pomp.
• Stap niet op de kabel, rijd niet met een voertuig over de kabel. Leg de kabel
zo dat hij niet door scherpe randen kan worden beschadigd.
• Als het product beschadigingen vertoont, gebruik het dan niet meer, maar
gooi het op een milieuvriendelijke manier weg.
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen
gevaarlijk speelgoed zijn.
Montage en ingebruikneming
Indien zich boven op de fotovoltaïsche module een beschermfolie bevindt,
verwijdert u deze nu.
• Rol de aansluitkabel van de pomp af.
• Steek de verlengbuis op de pomp en plaats vervolgens een van de sprinklerop-
zetstukken op het bovenste uiteinde van de verlengbuis.
• Plaats de pomp verticaal, vb. in de tuinvijver.
Plaats de pomp nooit rechtstreeks op de vijverbodem, maar vb. op enkele
stenen. Anders raakt zeer veel modder en vuil in de pomp, wat de filter en
het sprinkleropzetstuk binnen enkele seconden verstopt en zo zijn functie
verliest.
• Verbind de stekker aan het einde van de kabel van de pomp met de aansluiting op de
rugzijde van de fotovoltaïsche module en schroef de dichtingsring vast.
• Het oppervlak van de fotovoltaïsche module moet voor een optimaal uitgangsver-
mogen verticaal naar de zon worden gericht.
