POUR ENSEMBLE 30160
8. Avec :
• toutes les roues de caravane fermement bloquées à l'avant et l'arrière de chaque pneu, et ;
• la camionnette en position de stationnement avec frein à main actionné, et ;
• les béquilles de caravane appuyées solidement contre le sol et supportant le poids de la caravane, et ;
• la camionnette en position de stationnement avec frein à main actionné :
Connecter le câble électrique entre la camionnette et la caravane, connecter le câble de l’interrupteur de freinage
automatique depuis la boîte de pivot jusqu’à une partie permanente de la camionnette, puis relever le hayon. Ne pas
remorquer la caravane tant que l'essai en traction n'a pas été réussi.
7. Placer la goupille à arceau dans les trous du levier et la plaque basale pour s'assurer que la mâchoire est fermée en
position verrouillée. SI LE REPÈRE OBSTRUE LE TROU DE LA GOUPILLE À ARCEAU, CELA SIGNIFIE QUE LA
CARAVANE N’A PAS ÉTÉ CORRECTEMENT ATTELÉE. NE PAS REMORQUER ! Répéter les étapes ci-dessus
jusqu’à ce que la caravane soit correctement attelée. (Voir Figure 30)

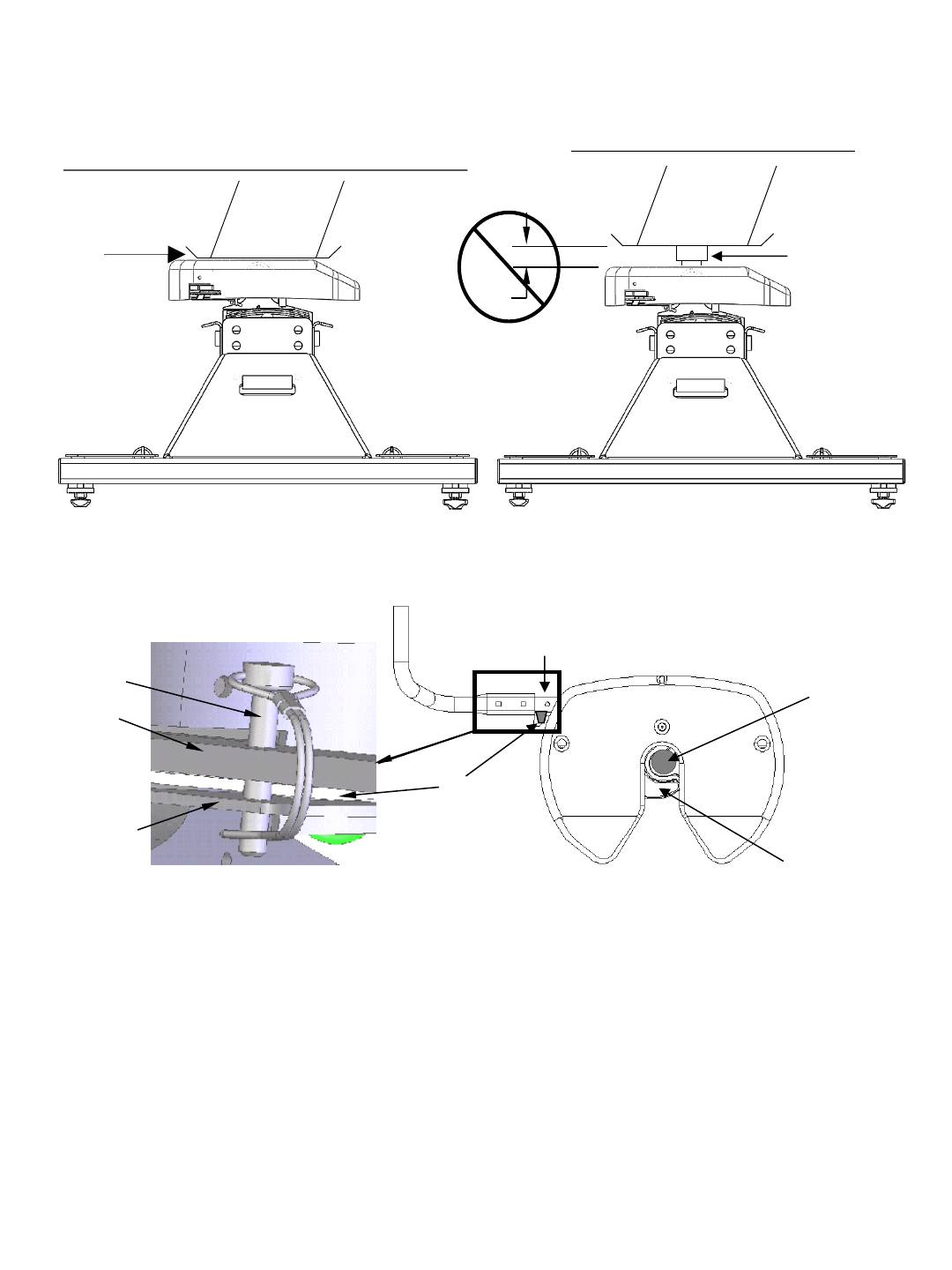

6. En s'assurant que toutes les mesures de sécurité sont toujours appliquées (roues de la caravane solidement bloquées,
béquille reposant sur une surface solide capable de supporter le poids de la caravane, camionnette stationnée avec
freins d'urgence appliqués), vérifier visuellement que le bas de la boîte de pivot s'appuie sur le dessus de l'attelage.
AUCUN ESPACE NE DOIT APPARAÎTRE ENTRE CES SURFACES (voir Figure 28). La présence d’un espace (voir
Figure 29) indique que la caravane n’a pas été attelée correctement. NE PAS REMORQUER ! Répéter plutôt les
étapes ci-dessus jusqu’à ce que la caravane soit correctement attelée. NE PAS PLACER LE CORPS SOUS LA
CARAVANE POUR EFFECTUER CETTE INSPECTION !
Figure 29
INCORRECT
Figure 28
CORRECT
Pivot haut
Aucun espace
Espace
Pivot d'attelage
Mâchoire fermée
Figure 30
Trou pour goupille à arceau
Repère
Poignée
Plaque basale
Pose de la goupille à arceau
Goupille à arceau
