Owners manual

30160IN – 5JUN14 PCN3308 2014 CEQUENT™ PERFORMANCE PRODUCTS, INC IMPRIMÉ AU MEXIQUE
POUR ENSEMBLE 30160
AVERTISSEMENT :
Pour empêcher la séparation
de la tête ou de l'attelage, les
assemblages des ancrages
doivent être correctement
montés et verrouillés,
agrafes de retenue à ressort
correc-tement insérées dans
les chevilles de verrouillage
½ po avant le remorquage.
Les agrafes de retenue à
ressort sont facilement
visibles à travers les trous de
regard sur le dessus de la
tête.

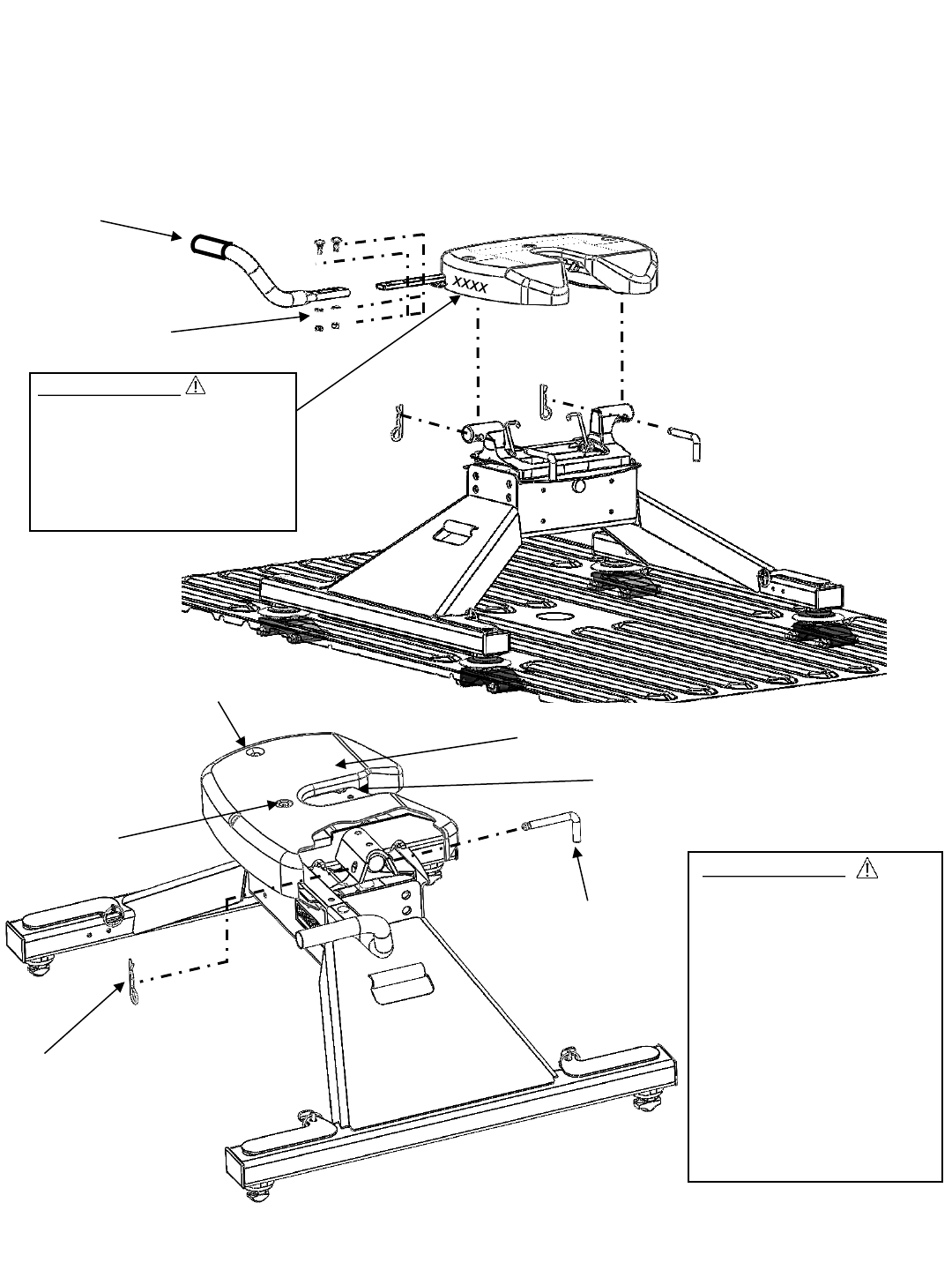

Figure 14 : Cheville et agrafe (vue en coupe de la plaque de protection)
Embout de
graissage
Lubrifier la plaque de protection
(sans plaque de lubrification)
Lubrifier la mâchoire
Agrafe de retenue
Cheville de verrouillage
Trous de regard (2)
AVERTISSEMENT :
L'inclination de la tête de la
sellette peut écraser et couper.
Garder les mains et les doigts à
l'écart de cette zone en tout
temps (y compris lors de la
pose/du retrait de la tête).
Figure 13 : Pose de la tête
Boulon carrosserie 3/8 po (2)
Rondelle frein 3/8 (2)
Écrou 3/8 (2)
Prise
9. Placer et cheviller la tête sur la section centrale (voir les Figures 13/14). Garder les mains à l'écart de l'oreille lors du
positionnement/retrait de la tête sur la base de l'attelage tel qu'indiqué sur les étiquettes de la tête. La tête basculera vers
l'arrière suite à la pose adéquate du ressort de torsion (Étape 10).
10. Ajouter le levier de la tête et les boulons de carrosserie du levier comme illustré à la Figure 13.
11. Glisser la prise du levier sur le tube (du savon liquide ou un lubrifiant facilite la pose).
12. Lubrifier la mâchoire et la plaque de protection (si une plaque de lubrification n'est pas utilisée) à l'aide d'une graisse pour
châssis de qualité automobile (voir la Figure 14). La cheville de la mâchoire a été graissée à l'usine. Pour assurer un
fonctionnement en douceur de la mâchoire, il convient d'ajouter de la graisse tous les 6 mois dans les embouts de graissage
sur le dessus de la tête (voir Figure 14). Consulter la section Lubrification de ce manuel.
24
