13. Einstellen der Trimmung
Die Trimmung dient in erster Linie dazu, bei Kanal 1 bis 4 eine durch die Verzahnung bedingte leichte Schrägstellung
der Servohebel und die damit verbundenen ungleichmäßigen Steuerbewegungen zu korrigieren. Zusätzlich hat man
nochdieMöglichkeit,dasModellwährenddesBetriebsfeinfühligzujustieren,wennesz.B.nichtgeradeiegtoder
fährt,obwohlsichderSteuerknüppelinderMittelstellungbendet.
Anschließend muss das Lenk- oder Rudergestänge so nachjustiert werden, dass die Trimmung wieder den ursprüng-
lichenWert(90°-WinkelzwischenServohebelundGestänge)aufweistunddasModelltrotzdemgeradeiegtoder
fährt.

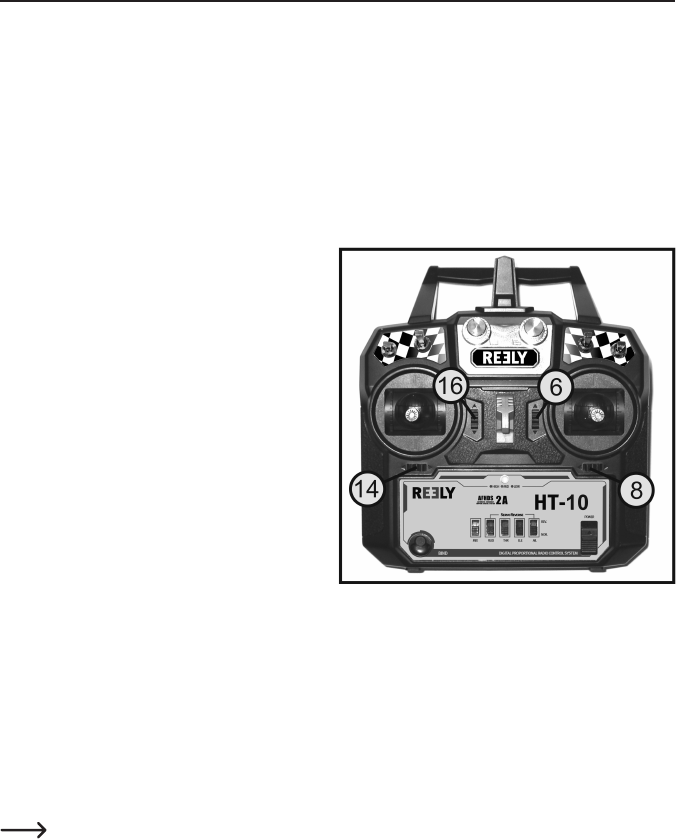

Die Fernsteuerung „HT-10“ verfügt über eine feinfühlige digitale Trimmung, bei der jeder Steuerkanal mit jeweils einer
Trimm-Taste (siehe auch Bild 1, Pos. 6, 8, 14 und 16) individuell eingestellt werden kann.
Die Trimmtasten sind dabei folgenden Steuerfunktionen zugeordnet:
Trimmtaste 6 = Höhenruder-/Nick-Servo (ELE) „CH2“
Trimmtaste 8 = Querruder-/Roll-Servo (AIL) „CH1“
Trimmtaste 14 = Seitenruder-/Heck-Servo (RUD) „CH4“
Trimmtaste 16 = Gas-Servo, Flug-/Fahrtregler (THR)
„CH3“
Um die Einstellung der digitalen Trimmung zu prüfen,
schalten Sie zunächst den Sender und anschließend
den Empfänger ein.
Wenn eine Trimm-Taste zur Seite bzw. nach oben oder
unten bewegt und gehalten wird, gibt der Sender kur-
ze Signaltöne in schneller Folge ab. Das Servo des
jeweiligen Steuerkanals ändert in kleinen Schritten die
Stellung des Servohebels. Wenn das Ende des Trimm-
bereiches erreicht ist, verstummen die Signaltöne und
der Servohebel dreht sich nicht mehr weiter. Wird die
Trimmtaste anschließend in die entgegengesetzte
Richtung ausgelenkt und gehalten, ertönen wieder die
Signaltöne und der Servohebel dreht sich schrittweise
zurück in die Mittelstellung.
Wenn die Mittelstellung des Trimmbereiches erreicht ist, gibt die Fernsteuerung einen längeren Signalton ab.
Stellen Sie nun an allen vier Kanälen die Mittelstellung der Trimmung ein und montieren Sie die Servohebel so, dass
sie im 90°-Winkel zu den Gestängen stehen. Da die Servohebel und die Servoachse verzahnt sind, lassen sich
manchmal minimale Schrägstellungen des Servohebels nicht vermeiden. In diesem Fall muss die Trimmung des
jeweiligen Kanals leicht aus der Mitte verstellt werden, um den 90°-Winkel des Servohebels zum Anlenkgestänge
(siehe Bild 8) wieder zu erhalten.
Schalten Sie den Empfänger und anschließend den Sender aus.
Der eingestellte Trimmwert wird automatisch in der Fernsteuerung gespeichert und bleibt auch nach dem
Aus- und wieder Einschalten erhalten.
Bei der Verwendung eines Elektromodells mit einem Flugregler muss die Trimmung für Kanal 3 ebenfalls auf den
Mittelwert eingestellt werden.
Bild 9
