99

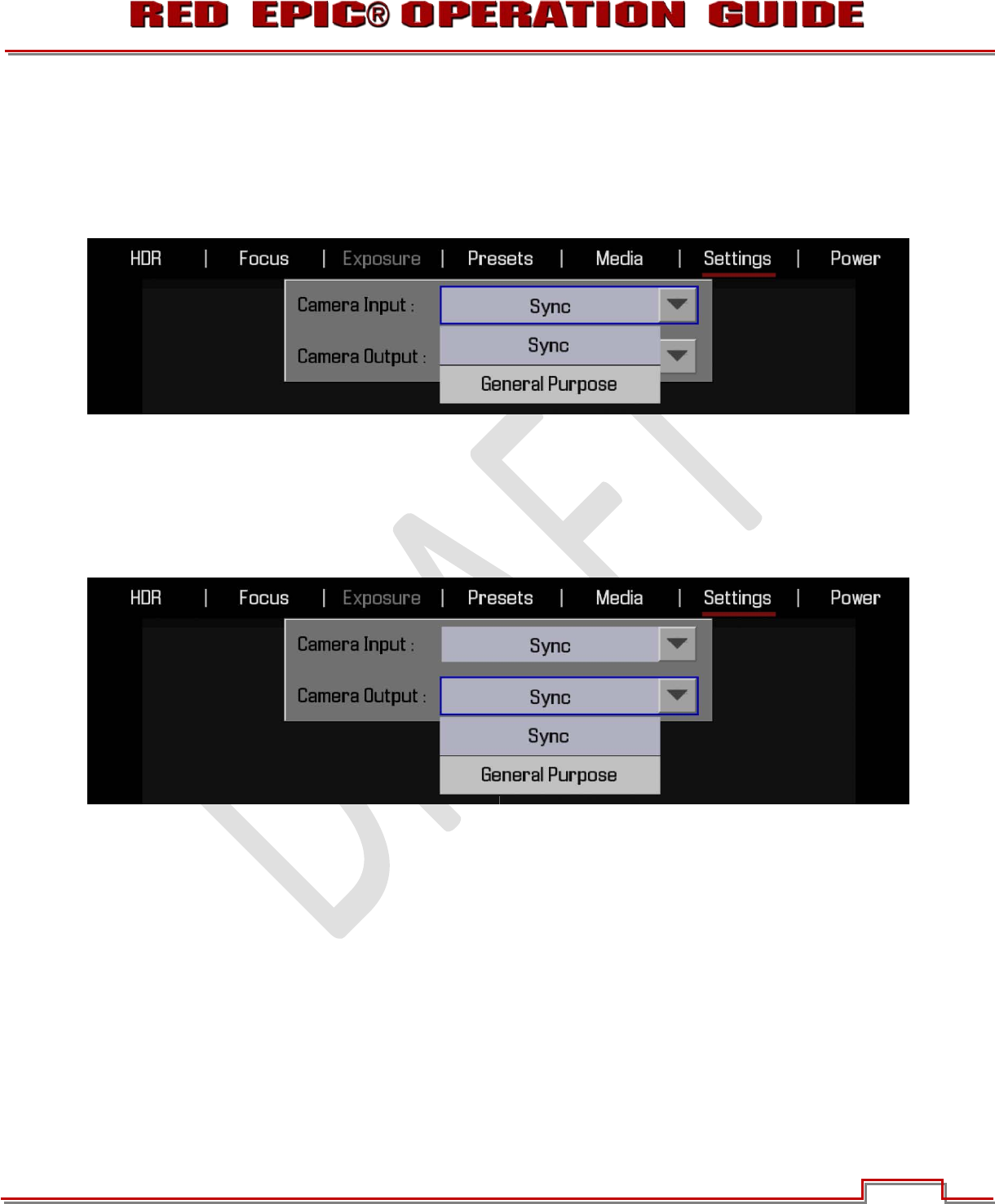

CAMERA INPUT
Permits the function of the SYNC IN / GPI pin in the SYNC connector to be defined as:
SYNC: Accepts an Input Sync signal to control Shutter Start timing
GENERAL PURPOSE: Accepts an Input Trigger signal to act as a General Purpose Input.
CAMERA OUTPUT
Permits the function of the SYNC OUT / GPO pin in the CNTL connector to be defined as:
SYNC: Provides an Output Sync signal to act as a Shutter Start tally.
GENERAL PURPOSE: Provides an Output Tally to act as a General Purpose Output tally signal.
