User Manual

20
Line 1
Display
Value
Line n
Default
Color
Line n
Units
Mnemonic
Line n
Unit 1
Mnemonic
Line n
Unit 2
Mnemonic
Line n
Unit 3
Mnemonic
P
D
dISP
2ONE
F1
F2
P
D
Pro
NO
Pro
dISP
2ONE
dSP
Lnn
ASGN
Ln1
INPt
Colr
Lnn
rEd
UNtS
Lnn
ON
UNt1
°F
UNt2
°F
°
UNt3
°F
F
Line n
Bar Graph
Assignment
Line n
Bar Graph
Low Scale
Line n
Bar Graph
High Scale
ASGN
Lnn
OP
bG1
b-Lo
Lnn
0.0
bG1
b-Hi
Lnn
100.0
bG1
Advanced Menu Mode Only
Line n
Green
Backlight
Assignment
Line n
Orange
Backlight
Assignment
Line n
Red Backlight
Assignment
Line n
Green-Orange
Backlight
Assignment
Line n
Red-Orange
Backlight
Assignment
Line n
Red-Green
Backlight
Assignment
Grn
Lnn
NONE
OrNG
Lnn
NONE
rEd
Lnn
NONE
GnOr
Lnn
NONE
rdOr
Lnn
NONE
rdGn
Lnn
NONE
n = Line Number (1 or 2)

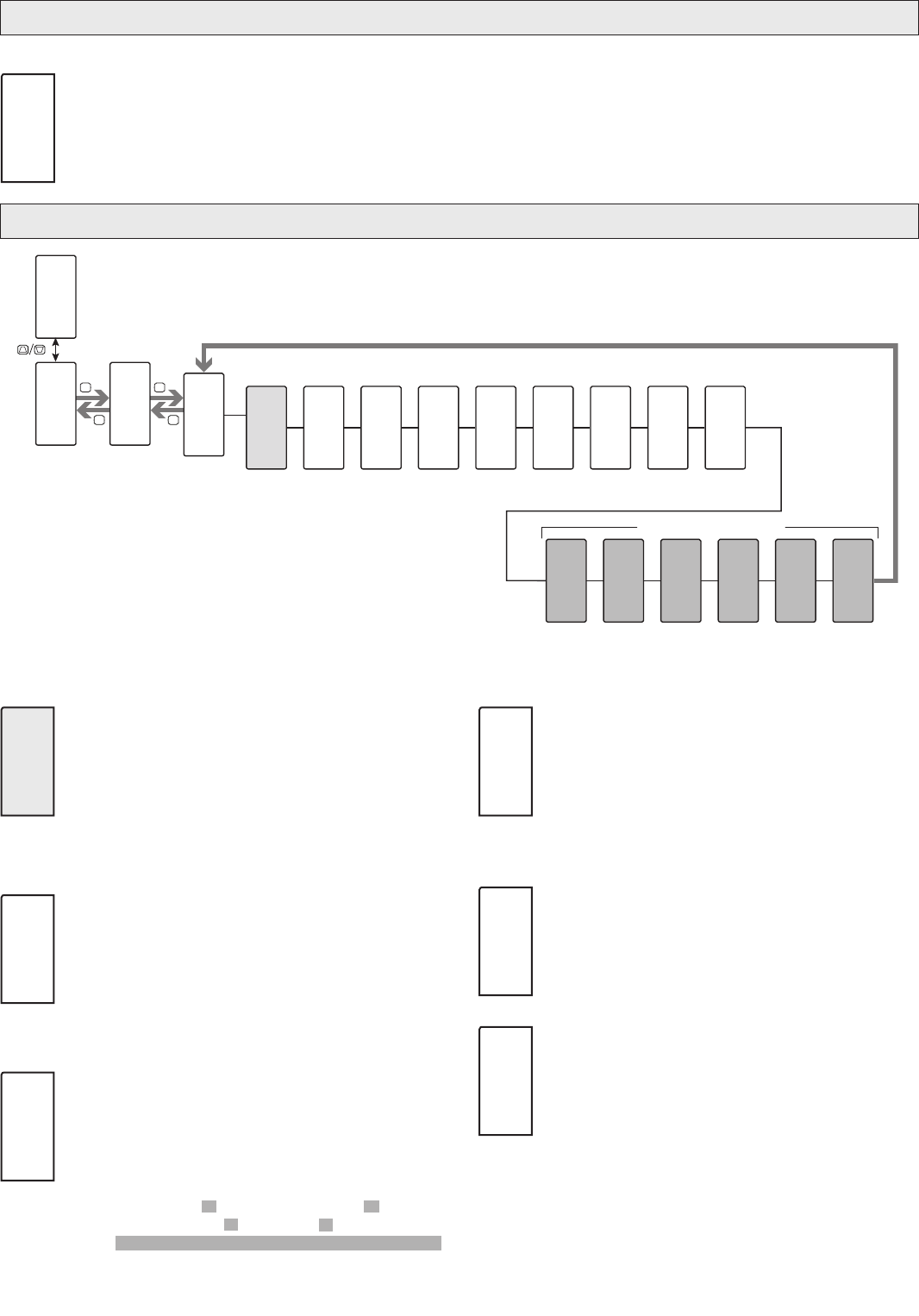

display parameTers: ZOne COnfiguraTiOn - line 1 & line 2 (Ln1 & Ln2)
ZONE SELECT
Ln1 Ln2 UAn1 UAn2
UAn3 UAn4 Mn
Select the zone to be programmed.
ZONE
P2C
Ln1
display parameTers: ZOne seleCT (ZONE)
LINE 1 ASSIGNMENT
NONE INPt HI LO
Select the value to be assigned to the primary or top line of the
controller display.
NONE
= Line 1 is Disabled
INPt
= Input/Process Value
HI
= Maximum Display Value
LO
= Minimum Display Value
LINE n DISPLAY COLOR
Grn OrNG rEd
Enter the desired Display Line, Bar Graph, and Programmable
Units Display color.
Grn
= Green
OrNG
= Orange
rEd
= Red
LINE n UNITS MNEMONIC
OFF ON
This parameter allows programming of the display mnemonics
characters. Three individual characters may be selected from a
preprogrammed list.
The characters available for the programmable modes include:
A b C d E F G H I J K L
M
N O P Q R S t U V
W
Y Z 0 1
2 3 4 5 6 7 8 9 a c e g h i
m
n o q r u
w
- = [ ] / ° _ blank
LINE n BAR GRAPH ASSIGNMENT
NONE OP dEv SP
Select the parameter to be assigned to Display Line n bar graph.
NONE
= Bar Graph is disabled
OP
= Output Power
dEv
= Deviation from the Setpoint Value
SP
= Active Setpoint
LINE n BAR GRAPH LOW SCALING POINT
-1999 to 9999
Enter the desired Display Line n Bar Graph Low Scaling Point by
using the arrow keys.
LINE n BAR GRAPH HIGH SCALING POINT
-1999 to 9999
Enter the desired Display Line n Bar Graph High Scaling Point by
using the arrow keys.
ASGN
Ln1
INPt
Colr
Lnn
rEd
UNtS
°F
ON
ASGN
Lnn
OP
bGn
b-Lo
Ln1
0.0
bG1
b-Hi
Ln1
100.0
bG1
Two character spaces are required to display this character.
