User Manual

Bild 4.4: Ausgangsplatinen

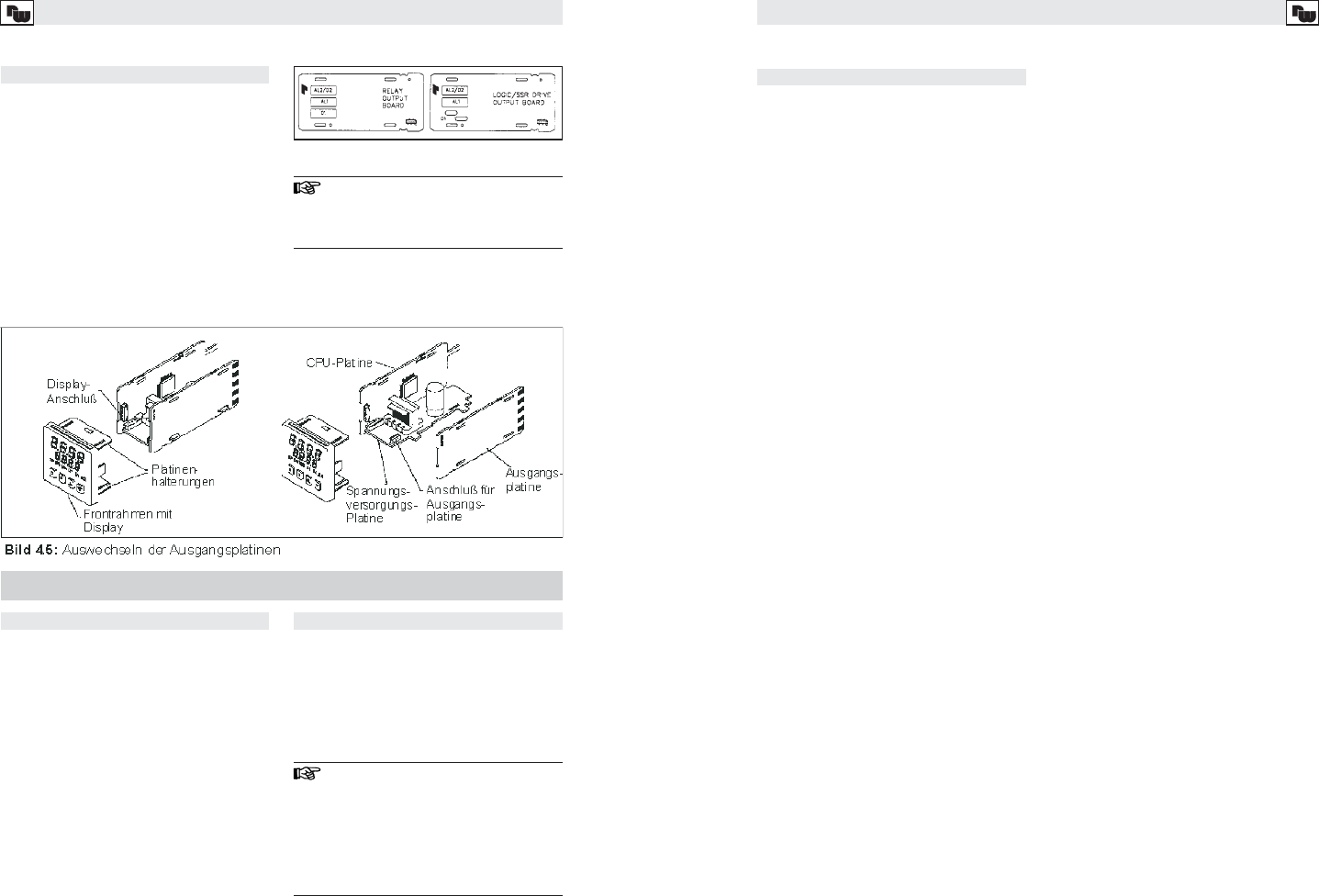

4.5 Wechseln der Ausgangsplatine
5.1 Anschlüsse
Die Ausgangsplatine des C48 ist auswech-
selbar. Um die Ausgangsplatine auszu-
wechseln, gehen Sie bitte wie folgt vor:
1. Ziehen Sie den Elektronikeinschub aus
dem Gehäuse (siehe Bild 4.3).
2. Ziehen Sie die Platinenhalterungen
etwas auseinander und lösen Sie die
Platinen vom Display.
3. Wechseln Sie die Ausgangsplatine.
4. Setzen Sie die Platinen wieder in die
Halterungen.Achten Sie darauf, daß der
Display-Anschluß und derAnschluß der
Ausgangsplatine jeweils korrekt ange-
schlossen ist.
Vergewissern Sie sich, daß Sie beim
Austausch einer alten Aus-
gangsplatine den gleichen Typ
verwenden!
5 Elektrische Installation
Die Anschlüsse befinden sich auf der
Rückseite des Geräts. Die Belegung ist auf
dem Aufkleber, seitlich am Gehäuse
ersichtlich. Um das Gerät anzuschließen,
gehen Sie bitte wie folgt vor:
1. JeweiligesAnschlußkabel auf ca. 6 mm
abisolieren. Flexibles Kabel verzinnen
bzw. mitAderendhülse versehen.
2. Kabelende in Klemme einführen und
Schraube festziehen, bis das Kabel
festgeklemmt ist.
Vorwahlzähler C48C
7
5.2 Spannungsversorgung
5.2.1.1AC-Spannungsversorgung
Der Anschluß der Spannungsversorgung
erfolgt an den Klemmen 11 und 12. Die
Spannung muß im Bereich 85 VAC bis 265
VAC; 48 bis 62 Hz, 8 VA max. liegen.
Um den Einfluß elektromagne-
tischer Störfelder zu verringern,
sollte die Versorgungsspannung
möglichst "sauber" sein. Die Span-
nung sollte nicht aus einem
Stromkreis stammen, in dem sich
Kontakte, Schütze, Relais, Motoren,
Maschinen, usw. befinden.
5.2.1 AC-Versionen
24
Benutzereinstellung
Vorwahlzähler C48C
EntrY
AcPSc
PScALr
dEcPt
Cnt In
OPEr(1)
C2 Asn
OPEr2
AcPrS
PrESEt
PrESEt
PrESEt
PltrAc
Ac Out
OutrES
OutPut
OutPut
OutPut
rEUOut
rEUAnu
OutPuP
Usrlnl
USrln2
USrlnb
USrFL
CodE
Eingabeart für num.
Werte
Zugriff auf Skalier-
faktor
Skalierfaktor
Dezimalpunktein-
stellung
Zählerbetriebsart
Betriebsart Zähler 1
Zählermodus Zähler 2
Betriebsart Zähler 2
Zugriff auf Vorwahlwerte
Vorwahlwerte für
Vorwahl 1
Vorwahlwerte für
Vorwahl 2
Vorwahlwerte für
Vorwahl 3
Schleppvorwahl
Zugriff auf
Wischsignalzeiten der
Ausgänge
Auflösung der
Wischsignalzeit
Wischsignalzeit der
Ausgänge 1
Wischsignalzeit der
Ausgänge 2
Wischsignalzeit der
Ausgänge 3
Definition der
Ausgangsschaltung
Definition der
Indikatoren
Definition der Ausgänge
bei Einschalten der
Betriebsspannung
Benutzereingang 1
Benutzereingang 2
Benutzereingang B
Benutzer F1 Schlüssel
Definition des
Zugriffcodes
Scroll
SErESt
SErAdr
SErAbr
PrnOPt
PrnrSt
PScOAt
PScLEn
OPEr
PrESEt
Automatischer
Anzeigewechsel
Schnittstellparameter
Geräteadresse
Übertragungsformat
Druckeroptionen
Rückstellung der Zähler
nach Übertragung
Teilfaktor für
Impulsausgang
Impulslänge am
Impulsausgang
Betriebsart Zähler
Vorwahlwerte für
Vorwahl 1
