User Manual

Vorwahlzähler C48C
27
C48CB (C2 ASn=bAtch)
Zählerbetriebsart C1-Usr C2-Usr Ad-Sub QUAD
Skalierungsfaktor C1-Ud C2-Ud Ad-Ad X1 X2 X4
0.00001-0.99999 6.5 3.3 6.6 3.5 3.3 1.6
1.00000 8.5 3.6 8.6 4 4 2.1
C48CP
Zählerbetriebsart C1-Usr C2-Usr Ad-Sub QUAD
Skalierungsfaktor C1-Ud C2-Ud Ad-Ad X1 X2 X4
0.00001-0.99999 6.2 N/A N/A N/A N/A N/A
1.00000 8 N/A N/A N/A N/A N/A
C48CB (C2 ASn=bAtch)
Zählerbetriebsart C1-Usr C2-Usr Ad-Sub QUAD
Skalierungsfaktor C1-Ud C2-Ud Ad-Ad X1 X2 X4
0.00001 - 0.99999 8.3 4.1 8.4 3.7 3.6 2.2
1.00000 11.4 5.5 11.8 4.3 4.2 3
1.00001-2 6.5 3.2 6.6 3.2 3 1.6
2.00001-3 5 2.5 5.4 2.8 2.5 1.3
3.00001-4 4.1 2 4.2 2.4 2 1
4.00001-5 3.4 1.7 3.8 2.1 1.7 0.8
5.00001-6 2.9 1.4 3.2 1.9 1.5 0.7
6.00001-7 2.7 1.3 2.8 1.7 1.3 0.6
7.00001-8 2.4 1.1 2.6 1.6 1.2 0.6
8.00001-9 2.2 1.1 2.4 1.5 1.1 0.5
9.00001-9.99999 1.9 0.9 2.2 1.4 1 0.4
11 Anschlussbelegung

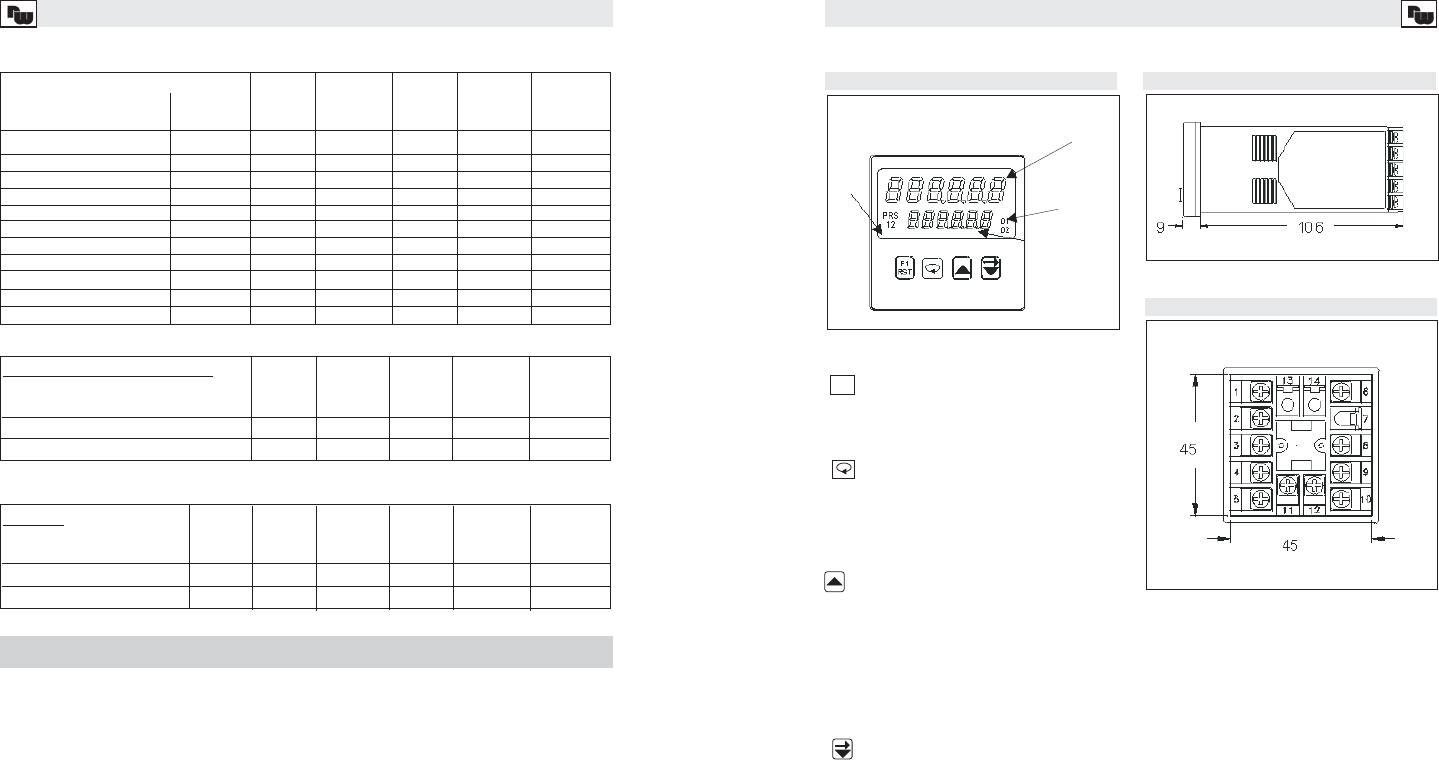

3.2 Frontansicht
Funktionstaste für dieAuswahl der
verschiedenen Optionen während der
Programmierung. Bei Eingabe eines
Zahlenwertes im Programmiermodus
kann im digitalen Modus die ange-
wählte Ziffer erhöht werden. Im
rollierendenAnzeigemodus wird der
Zählerwert erhöht. Im Betriebszustand
können die Werte im 2.Display
verändert werden.
Indikator für den
angezeigten
Wert im
2.Display
Hauptanzeige
für aktuellen
Zählwert
Ausgangs-
indikator
2. Anzeige für:
-Vorwahlwert
-Stapelzähler
-Gesamtzähler
Programmierbare Taste. Durch
Drücken wird die Programmwerte-
funktion ausgeführt (auch Reset-
funktion).
Funktionstaste, um in das Program-
miermenü zu gelangen, für Wertverän-
derungen und Parameterauswahl.
F1
RST
Im digitalen Modus werden die einzel-
nen Ziffern angewählt. Im rollierenden
Anzeigemodus wird der Zahlenwert
verkleinert.
Im Betriebszustand können die Werte
Im 2.Display verändert werden.
Bild 3.2: Frontansicht
3.3 Seitenansicht, Einbautiefe
Bild 3.3: Seitenansicht
3.4 Geräterückseite
Bild 3.4: Geräterückseite
4
Vorwahlzähler C48C
