Vorwahlzähler C48C
3
Optional ist der C48C auch mit einer RS485-
Schnittstelle ausgerüstet. Zur einfachen
Programmierung gibt es eine spezielle
Windows-Software.
Vorwahlzähler (C48CS, C48CD)
Der Vorwahlzähler addiert oder subtrahiert
die Impulse, die am Eingang anliegen und
zeigt diesen Wert im oberen Display an.
Wird eine Vorwahl (unteres Display)
erreicht, wird der entsprechende Ausgang
aktiviert und eine Rückstellung auf einen
Start-Ist-Wert oder auf Null durchgeführt.
Dies geschieht entweder automatisch oder
manuell.
Stapelzähler (C48CB)
Zusätzlich zu der Funktionsweise des
Vorwahlzählers besitzt der C48CB einen
Stapelzähler/Totalisator. Der Stapelzähler
addiert die Anzahl der durchlaufenen
Prozesse, der Totalisator alle Impulse die am
Eingang anliegen bis eine Rückstellung
erfolgt.
3 Beschreibung
2.5
Konformitätserklärung
3.1 Funktionsweise
Das Gerät entspricht der EN 50081-2 und
darf nur im Industriebereich eingesetzt
werden. Die Konformitätserklärung liegt
bei uns aus. Sie können diese gerne
beziehen. Rufen Sie einfach an.
Der C48C ist ein programmierbarer
Vorwahlzähler oder Stapelzähler, der für den
Anschluss aller handelsüblicher Sensoren
konzipiert ist. Je nach Modell können bis zu
3 Vorwahlen eingestellt werden. Der C48C
hat ein 2-zeiliges 7 Segment-Display und
zeigt je nach Programmierung
unterschiedliche Prozesswerte an. Der
C48C kann frei skaliert und somit an
diegestellten Anforderungen angepasst
werden.
Benutzer-
eingang 1
Eingang
Eingang/
Benutzereingang B
Masse

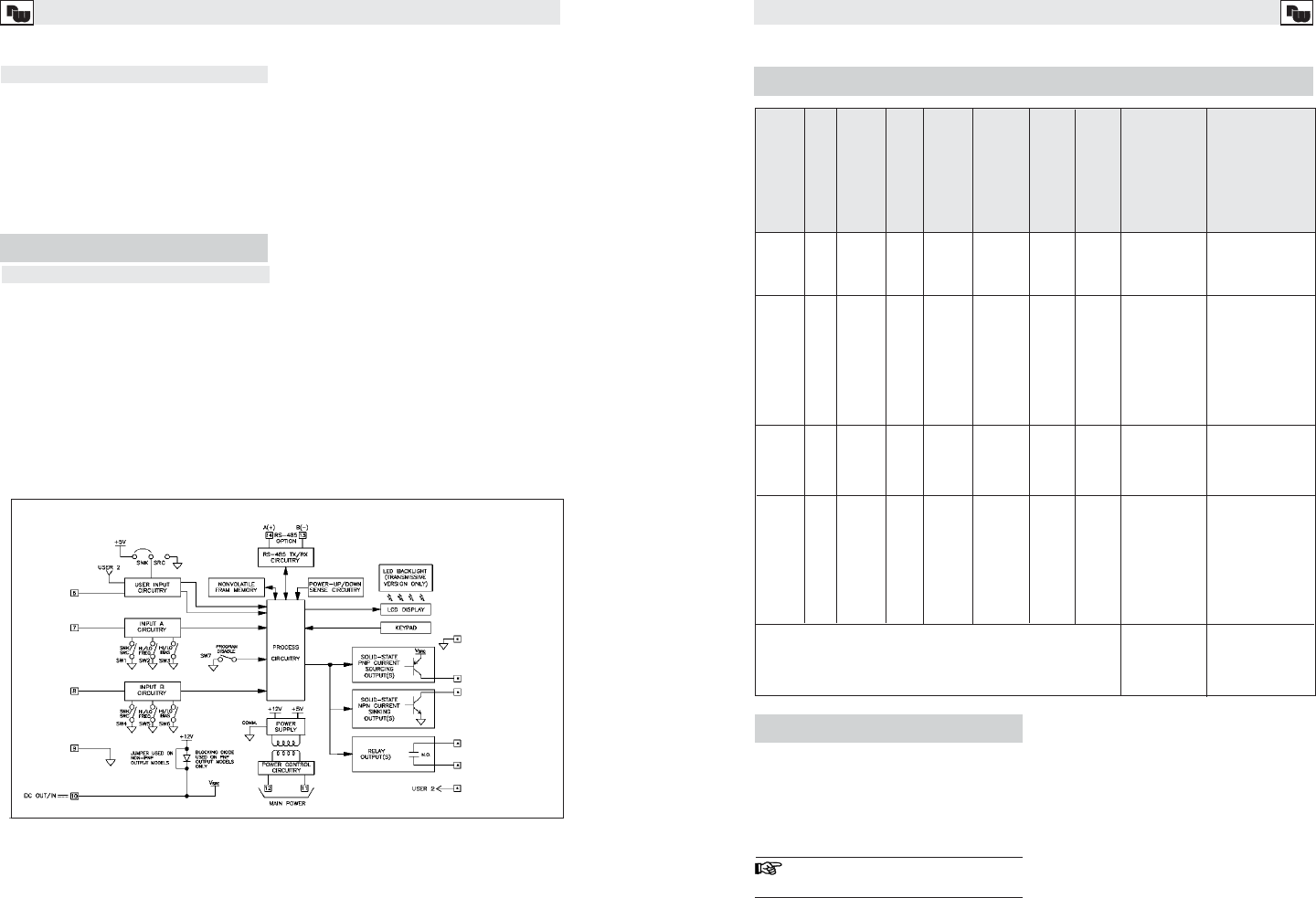

Bild 3.1 Blockdiagramm
(Die Klemmennummerierung variieren je nach Gerätetyp.)
Scharfe Putz- und Lösungsmittel
vermeiden!
13 Wartung und Pflege
Das Gerät braucht bei sachgerechter Ver-
wendung und Behandlung nicht gewartet
werden.
Zur Reinigung des Displays nur weiche
Tücher mit etwas Seifenwasser bzw. Mildem
Hausspülmittel verwenden.
28
Vorwahlzähler C48C
Typ
Standard
Hinterleuchtete
LCD
Vorwahlen
PNP
Ausgang
Relais
Ausgang
Skalierbarer
Impulsausgang
Rs485
Bestell-Nr. Für
85-250 VAC
11-14 VDC
Bestell-Nr. Für
18-36 VDC/
24V AC
C48CS
C48CD
C48CP
C48CB
Zubehör
x 1 x x C48CS004 C48CS014
x 1 x x C48CS104 C48CS114
x 2 x C48CD001 C48CD011
x 2 x x C48CD006 C48CD016
x 2 x C48CD002 C48CD012
x 2 x x C48CD007 C48CD017
x 2 x C48CD101 C48CD111
x 2 x x C48CD106 C48CD116
x 2 x C48CD102 C48CD112
x 2 x x C48CD107 C48CD117
x 2 x x C48CP001 C48CP011
x 2 x x x C48CP006 C48CP016
x 2 x x C48CP101 C48CP111
x 2 x x x C48CP106 C48CP116
x 3 1 2 C48CB004 C48CB014
x 3 1 2 x C48CB009 C48CB019
x 3 3 C48CB001 C48CB011
x 3 3 x C48CB006 C48CB016
x 3 1 2 C48CB104 C48CB114
x 3 1 2 x C48CB109 C48CB119
x 3 3 C48CB101 C48CB111
x 3 3 x C48CB106 C48CB116
(Ersatzplatine für Geräte mit:)
1 Vorwahl RBC48002 RBC48002
2 Vorwahl RBC48003 RBC48003
3 Vorwahl RBC48005 RBC48005
12 Bestellhinweise
