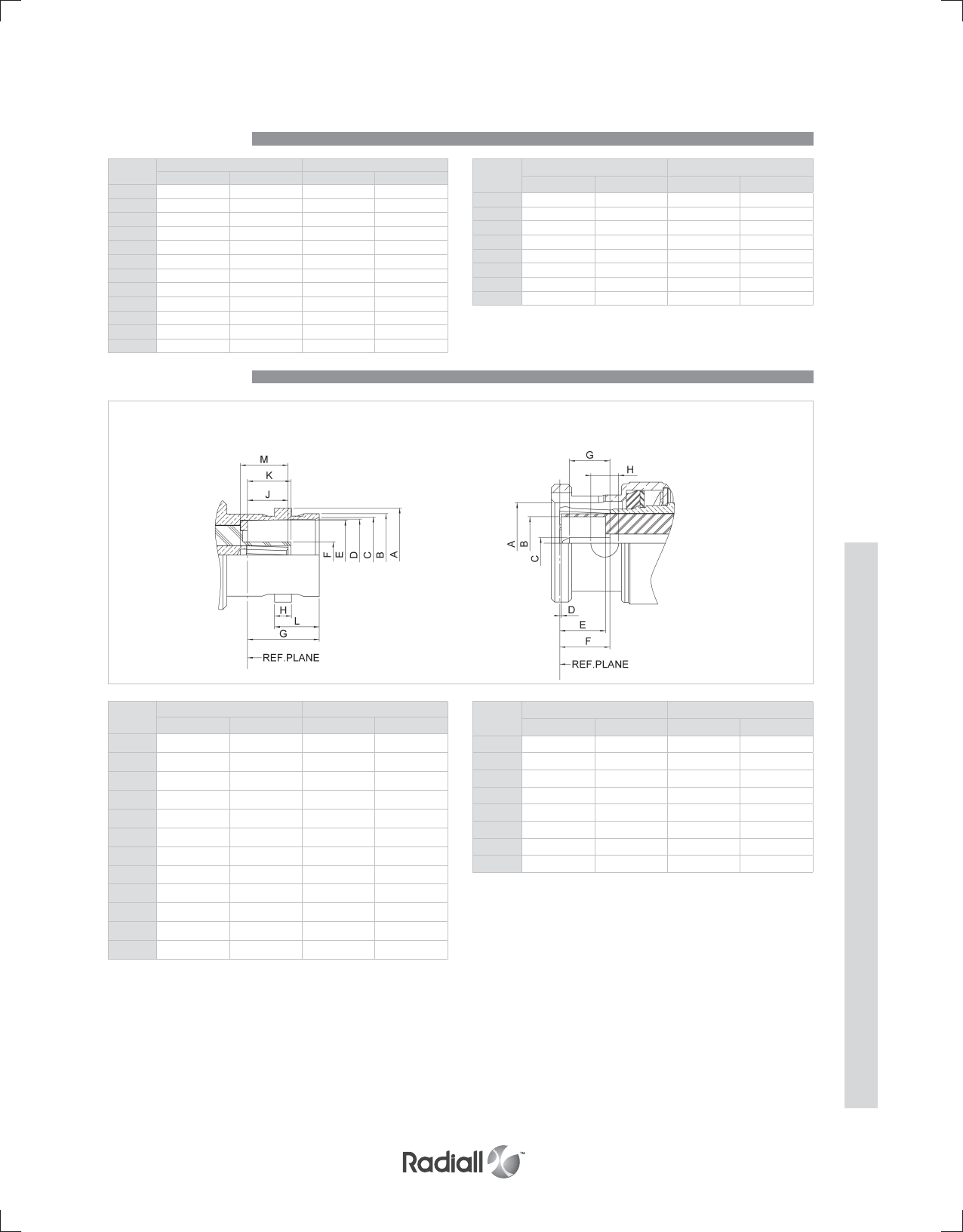

JACK PLUG
Letter
mm inch
min. max. min. max.
A DIA 10.97 11.07 .432 .436
B DIA 9.60 9.70 .378 .382
C DIA 8.79 9.04 .346 .356
D DIA 8.31 8.46 .327 .333
(',$ 8.10 8.15 .319 .321
F DIA - 4.72 - .186
* 8.31 8.51 .327 .335
H 1.91 2.06 .075 .081
J 4.72 5.23 .186 .206
. 4.78 5.28 .188 .208
L 5.18 5.28 .204 .208
0 4.95 - .195 -
Letter
mm inch
min. max. min. max.
A DIA
10.97 11.07 .432 .436
B DIA
9.60 9.67 .378 .381
C DIA
8.80 9.00 .347 .354
D DIA
8.32 8.46 .328 .333
( DIA
8.10 8.15 .319 .321
F DIA
4.62 4.72 .182 .186
*
8.30 8.50 .326 .334
H
1.90 2.06 .074 .081
J
4.72 5.22 .186 .205
.
4.98 5.23 .196 .206
L
5.18 5.28 .204 .208
0
5.30 5.90 .209 .232
Letter
mm inch
min. max. min. max.
A DIA 9.78 9.91 .385 .390
B DIA 4.83 - .190 -
C 0.15 - .006 -
D 5.28 5.79 .208 .228
( 5.33 5.84 .210 .230
F 1.98 - .078 -
*',$ 1.32 1.37 .052 .054
H DIA 2.31 2.46 .091 .097
Letter
mm inch
min. max. min. max.
A DIA 9.80 9.90 .386 .389
B DIA 6.10 6.30 .240 .248
C DIA 1.32 1.37 .052 .054
D 0.05 .002
( 5.42 5.78 .213 .227
F 5.35 5.87 .211 .231
* 3.00 3.40 .118 .134
H DIA 3.15 3.35 .124 .132
BNC 50Ω/BNC 75Ω
Interface BNC 501
Interface BNC 751
