2.2.1 Block diagram

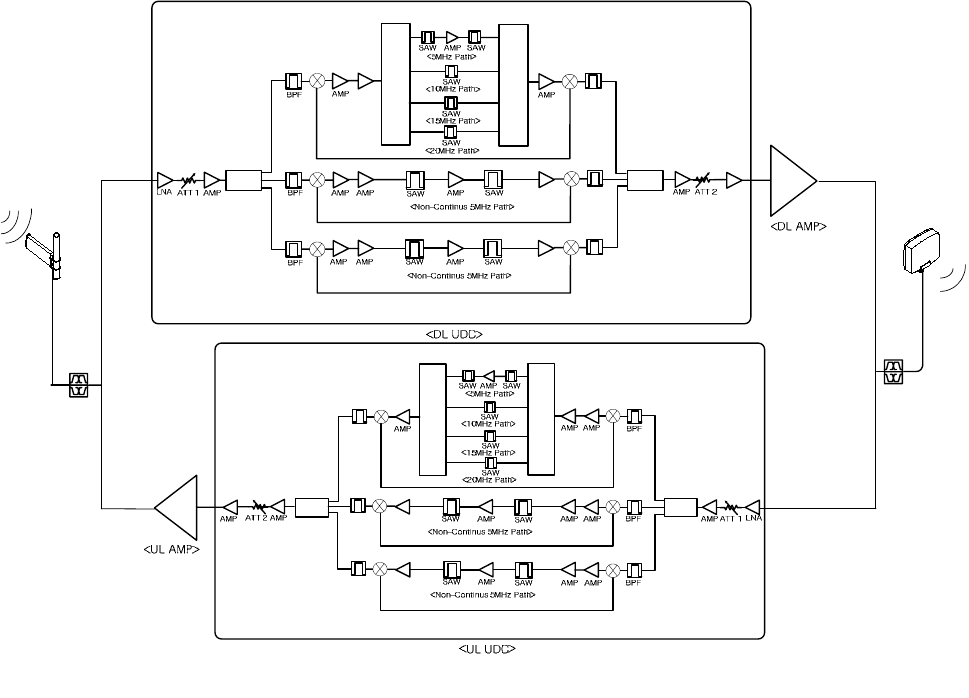

The following, Figure explains how the CDMA MINI serves signals.
3-Way
S/W
AMP
S/W
3-Way
AMP
Donor
antenna
Duplexer
Duplexer
Service
antenna
3-Way
S/W
S/W
3-Way
