Installation Guide

16
2016 QuoizelInc.

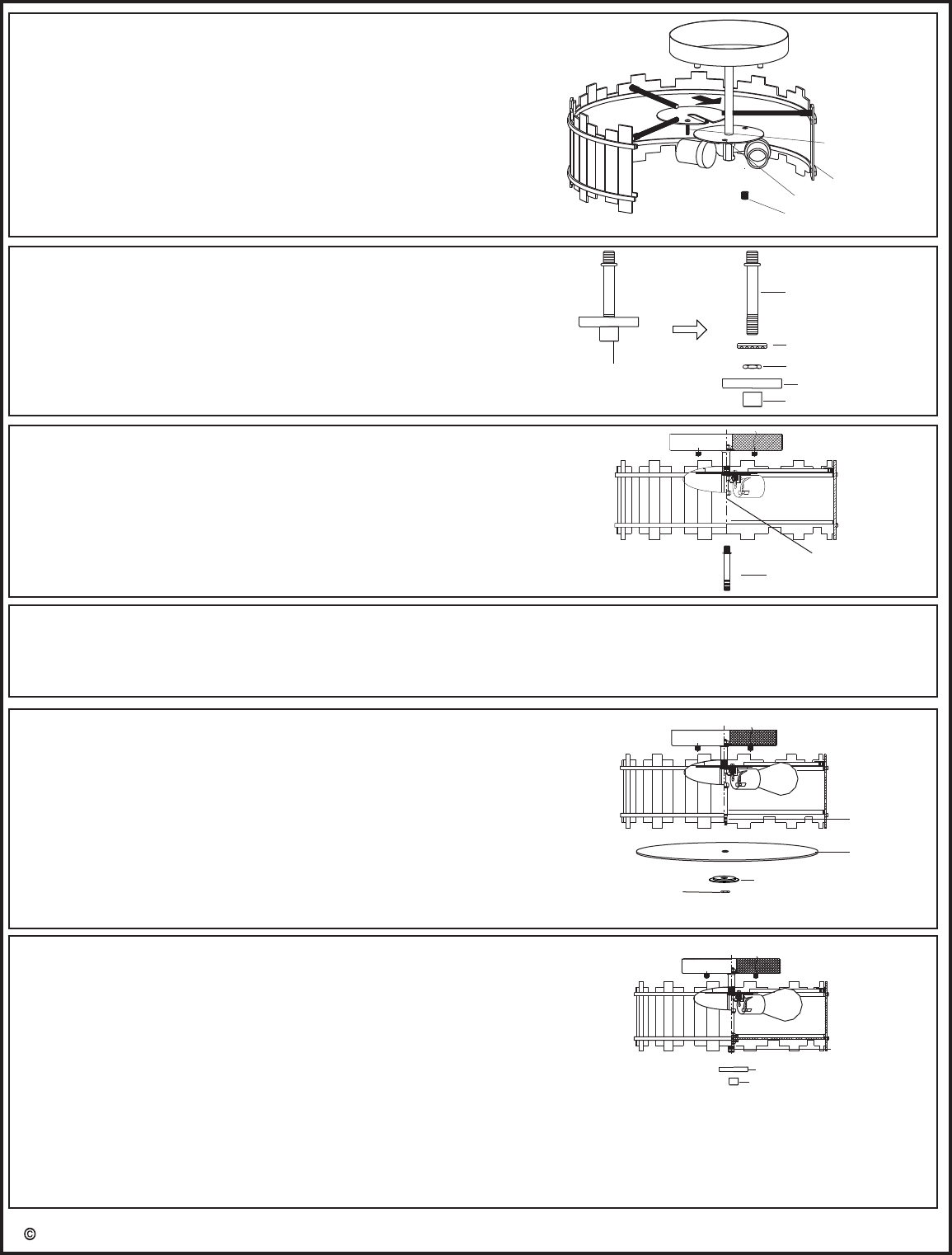

PASO 7:
a. Enrosque el extremo roscado corto del vástago en el
acoplador de la lámpara.
b. Apriete a mano hasta que esté ajustado.
PASO 9:
a. Coloque el difusor y la arandela de goma con arandela
plana que retiró previamente sobre el vástago.
b. Asegure con la tuerca hexagonal que retiró
previamente.
c. Apriete a mano hasta que esté ajustado.
PASO 10:
a. Coloque la tapa que retiró previamente sobre el
vástago que sobresale del difusor.
b. Asegúrela con el remate que se retiró previamente.
c. Apriete a mano hasta que esté ajustado.
Su instalación está completa. Restaure la electricidad
y guarde esta hoja de instrucciones para referencia
futura.
PASO 6:
a. Retire el remate, la tapa, la tuerca hexagonal y la
arandela de goma con arandela plana del ensamble del
vástago.
Ensamble del vástago
Vástago
Arandela de goma
con arandela plana
Tuerca hexagonal
Tapa
Remate
Acoplador
Vástago
Tuerca hexagonal
Arandela de goma
con arandela plana
Vástago
Difusor
Vástago
Tapa
Remate
Tornillo de fijación
Orificios
Esfera de
seguridad
Lámpara
PASO 8:
a. Instale las bombillas correctas consultando las marcas o las etiquetas en la lámpara para conocer el vataje
máximo.
PASO 5:
a. Retire las esferas de seguridad de la pantalla.
b. Fije la placa del centro de la pantalla en la placa que se
encuentra en la parte superior del ensamble del portalámpara.
c. Coloque el canal de la placa en el centro de la pantalla sobre el
tubo central y pase los pernos a través de los orificios de la
placa en la parte superior del ensamble del portalámpara.
d. Asegure enroscando las esferas de seguridad que retiró
previamente en los pernos.
e. Apriete a mano hasta que queden ajustadas.
