Operating instructions

6
7. Podłączyć pozostałe urządzenia LAN do złącz RJ45 lub SFP
(po zastosowaniu wkładki GBIC)
(G1/TP lub G1/SFP oraz G2/TP lub G2/SFP)
UWAGA! gniazda oznaczone symbolem G1/TP i G1/SFP nie mogą pracować jednocześnie
UWAGA! gniazda oznaczone symbolem G2/TP i G2/SFP nie mogą pracować jednocześnie
8. Podłączyć rejestrator do switch’a.
9. Sprawdzić sygnalizację optyczną pracy switch'a.
10. Po zainstalowaniu i sprawdzeniu poprawności działania urządzenia można zamknąć obudowę.

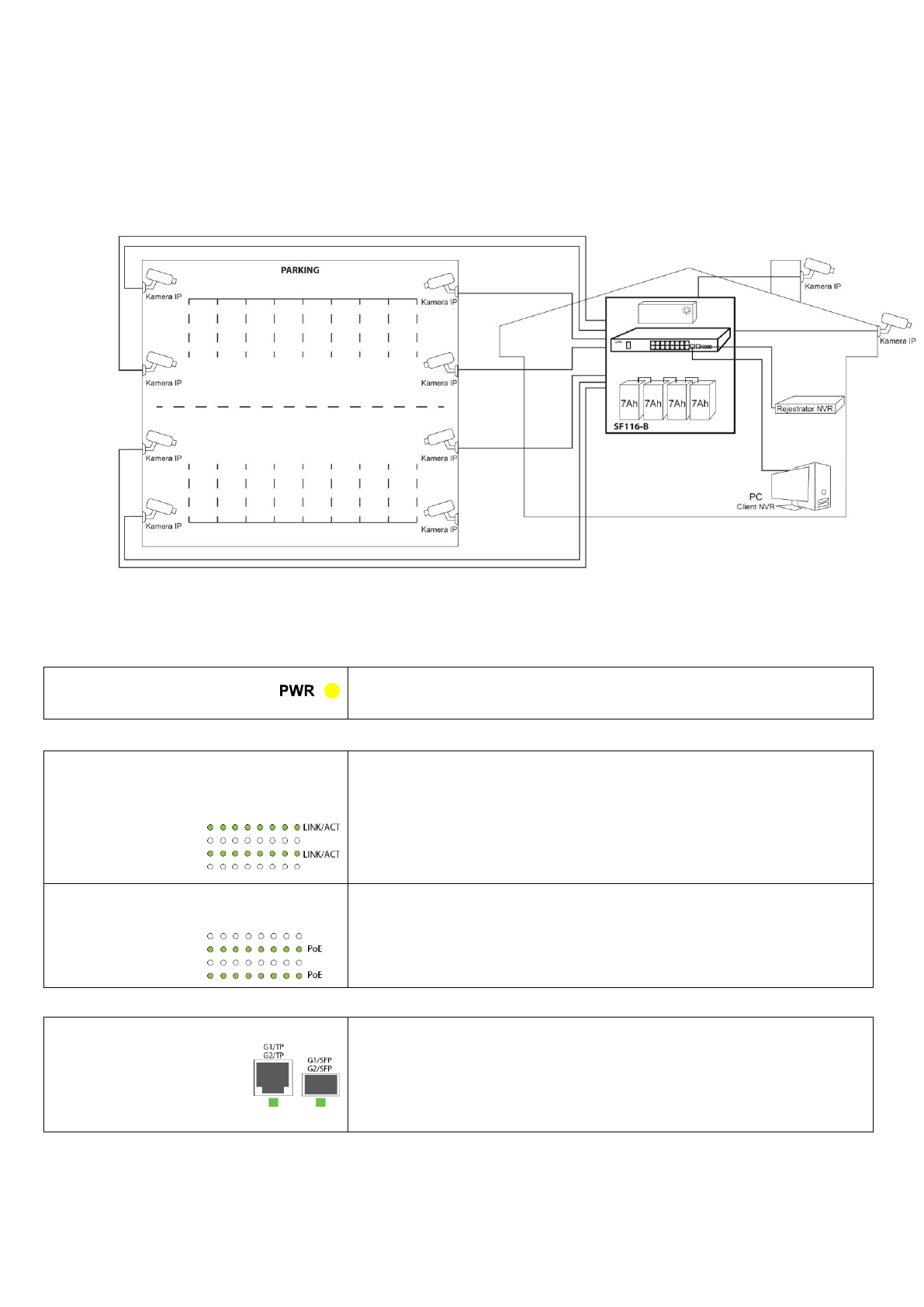

Przykład podłączenia
3. Sygnalizacja optyczna pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a
DIODA LED ŻÓŁTA (Power)
Sygnalizacja zasilania switch'a
Nie świeci - brak napięcia zasilania switch'a
Świeci - switch zasilany, poprawna praca
SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷16)
DIODA LED ZIELONA (LINK/ACT)
Sygnalizacja stanu połączenia
urządzeń sieci LAN
10MB/s lub 100Mb/s
oraz transmisji danych
Nie świeci - brak połączenia
Świeci - podłączone urzadzenie 10Mb/s lub 100Mb/s
Pulsuje - transmisja danych
DIODA LED ZIELONA (PoE)
Sygnalizacja zasilania PoE
na portach RJ45
Nie świeci - brak zasilania na porcie RJ45 (nie podłączono urządzenia lub
urządzenie podłączone nie jest zgodne ze standardem IEEE802.3af/at)
Świeci - zasilanie
Pulsuje - zwarcie lub przeciążenie wyjścia
SYGNALIZACJA OPTYCZNA NA PORTACH UPLINK (G1/TP, G2/TP, G1/SFP, G2/SFP)
DIODA LED ZIELONA
Nie świeci - brak połączenia lub nie podłączone urzadzenie LAN
Świeci - podłączone urzadzenie LAN (port zajęty, nie należy podłączać urządzenia)
Pulsuje - transmisja danych (nie podłączać urządzenia nawet jeśli gniazdo jest puste)
UWAGA! gniazda oznaczone symbolem G1/TP i G1/SFP nie mogą pracować jednocześnie)
UWAGA! gniazda oznaczone symbolem G2/TP i G2/SFP nie mogą pracować jednocześnie)
