12345678
4
Tabela 2. (patrz rys. 3)
Element nr
(Rys. 2)
[1]
[2]
[3]
[4]
[5]
[6]
1.4. Parametry techniczne
- parametry switch'a (tab.3)
- parametry elektryczne (tab.4)
- parametry mechaniczne (tab.5)
- bezpieczeństwo użytkowania (tab.6)
- parametry eksploatacyjne (tab.7)
Tabela 3. Parametry switch'a
Porty
16 x PoE (10/100Mb/s) (RJ-45)
2 x UPLINK (10/100/1000Mb/s) (RJ-45)
2 x UPLINK (10/100/1000Mb/s) (SFP)
z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX)
Zasilanie PoE
IEEE 802.3af/at (porty 1÷16), 54 V DC / 30 W na każdy port *
wykorzystywane pary 1/2 (+), 3/6 (-)
Protokoły, Standardy
IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość
14,8Gbps
Metoda transmisji
Store-and-Forward
Optyczna
sygnalizacja pracy
Zasilanie switch'a
Link
PoE Status
* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 192 W.
Tabela 4. Parametry elektryczne
Napięcie zasilania
~200-240 V; 50 Hz;
Pobór prądu
1,3 A
Moc zasilacza
219 W
Prąd wyjściowy na portach PoE (RJ45)
16 x 0,6 A ƩI=4 A (max)
Napięcie wyjściowe na portach PoE (RJ45)
44÷54 V DC
Pobór prądu przez układy zasilacza
230 mA (max.)
Prąd ładowania akumulatora
0,5 A max. (+/-5%)
Orientacyjny czas podtrzymania
2h
Zabezpieczenie przed zwarciem SCP i
przeciążeniem OLP
Elektroniczne, automatyczny powrót
Zabezpieczenie w obwodzie akumulatora
SCP i odwrotna polaryzacja podłączenia
Bezpiecznik topikowy
Zabezpieczenie akumulatora przed
nadmiernym rozładowaniem UVP
U<38V (± 5%) – odłączenie zacisku akumulatora

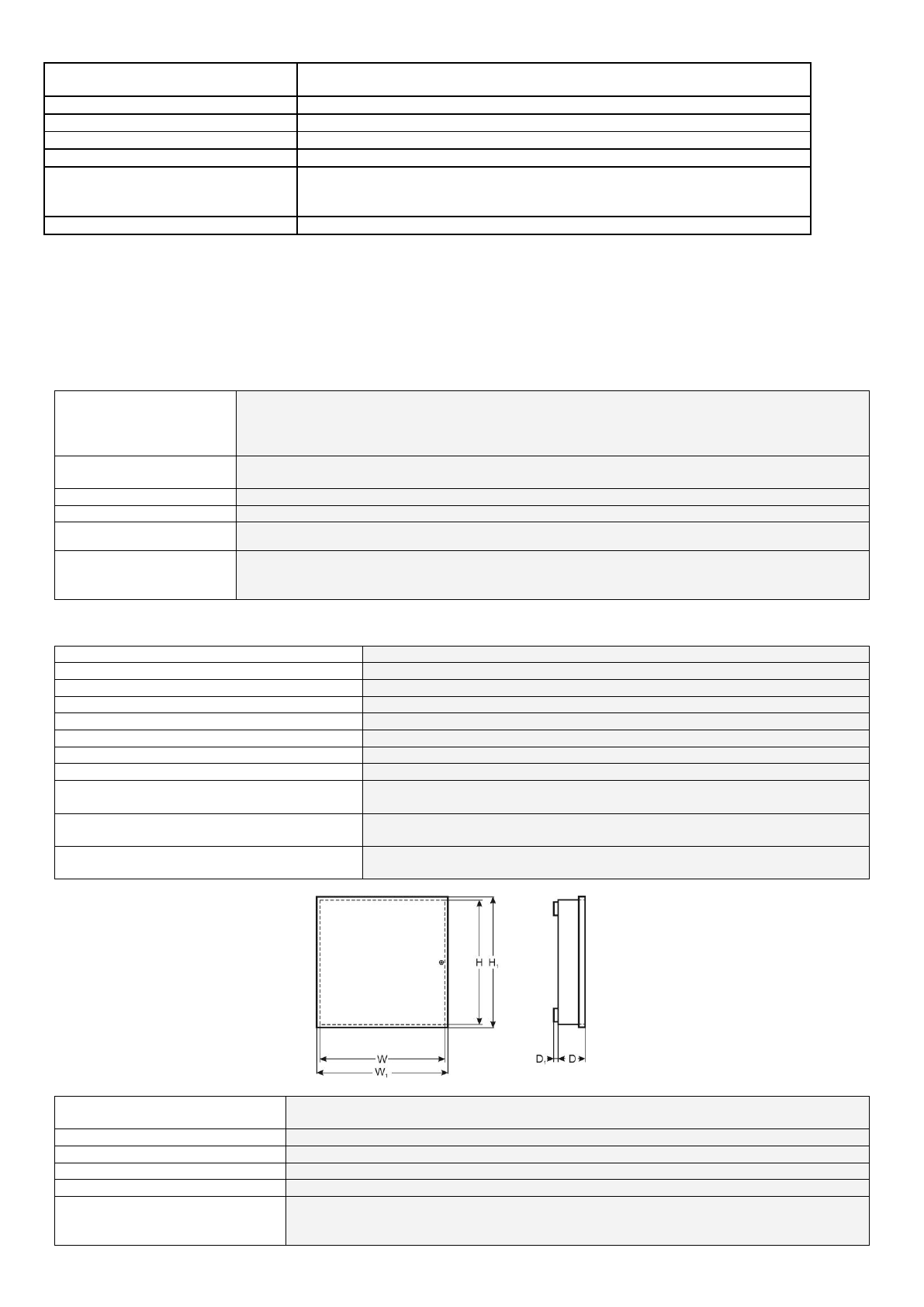

Tabela 5. Parametry mechaniczne
Wymiary
W=525, H=540, D+D
1
=72+14 [+/- 2mm]
W
1
=530, H
1
=545 [+/- 2mm]
Wymiary miejsca na akumulator
370x180x80 (WxHxD)
Waga netto/brutto
9,8 / 10,6 kg
Obudowa
Blacha stalowa, DC0 1,0mm kolor biały RAL9003
Zamykanie
Wkręt walcowy x 2 (z czoła)
Złącza
Zasilanie kamer: gniazdo RJ45
Wyjście akumulatora BAT: 6,3F-2,5
Wyjście TAMPER: przewody
