1.3. Opis elementów i złącz.

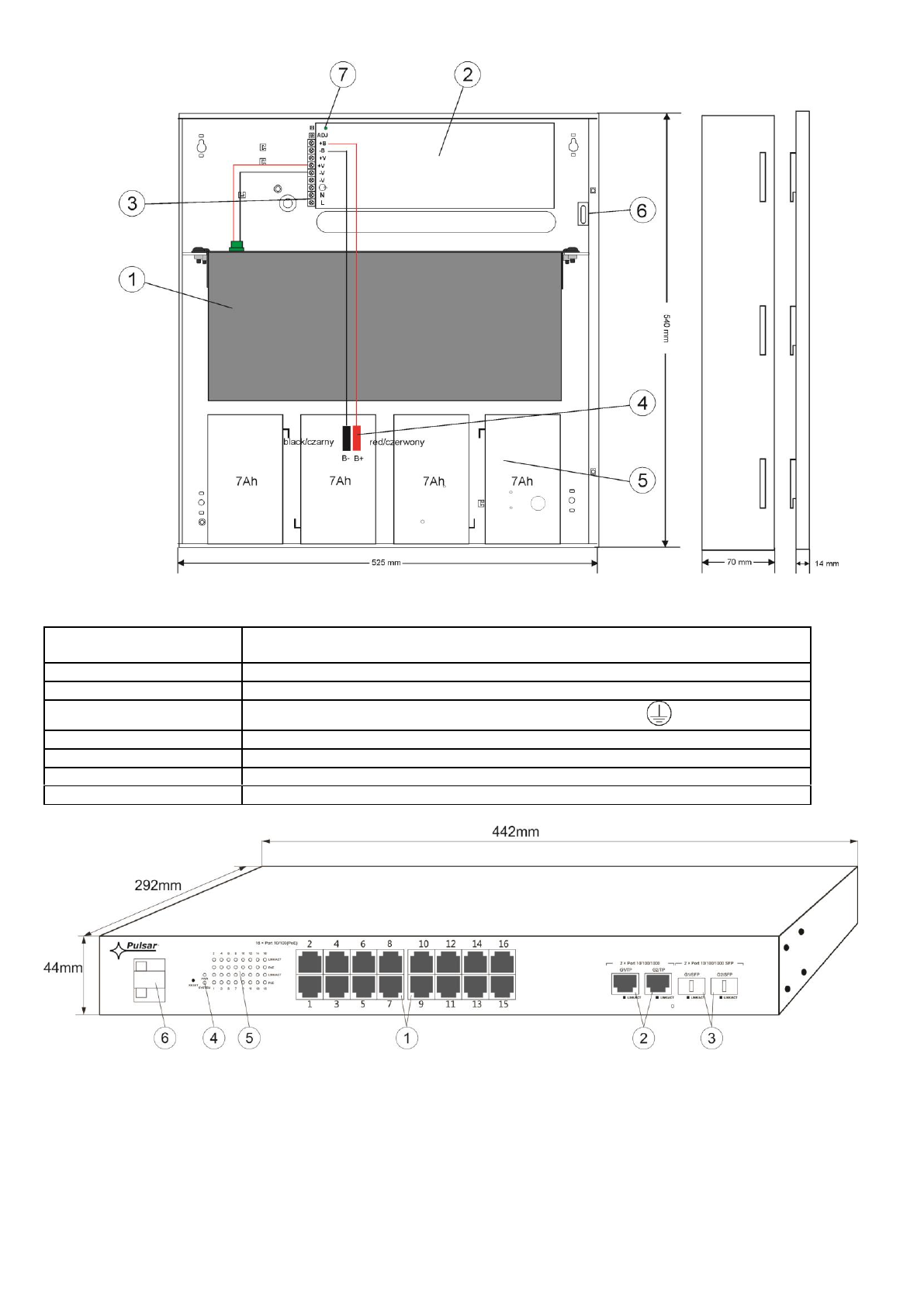

Rys. 2. Widok switcha.
Tabela 1. (patrz rys. 2)
Element nr
(Rys. 2)
Opis
[1]
16-portowy switch PoE
[2]
Zasilacz buforowy impulsowy 54 V DC PSB-3004850
[3]
L-N złącze zasilania 230 V, Złącze uziemienia ochronnego
[4]
B+, B- : wyjście do podłączenia pakietu akumulatorów +BAT czerwony, -BAT czarny
[5]
Miejsce na cztery akumulatory (4x7Ah/12V)
[6]
TAMPER, styk ochrony antysabotażowej (NC)
[7]
Dioda LED zielona – sygnalizuje obecność napięcia DC
Rys. 3. Widok modułu switch'a.
