1. Opis techniczny.
1.1. Opis ogólny.
SF116-B to rozwiązanie do bezprzerwowego zasilania 16 kamer IP (PoE).
Głównymi elementami tego systemu są:
- 16 portowy switch PoE
- zasilacz buforowy 54 V DC (PSB-3004850) pracujący z czterema akumulatorami połączonymi szeregowo
(4x7 Ah/12 V)
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.
Orientacyjny czas podtrzymania podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych
urządzeń i akumulatorów o pojemności 7 Ah. Uwzględniono pobór prądu na potrzeby własne, oraz sprawność energetyczną
toru zasilania. Dokładny opis sposobu przeprowadzenia obliczeń znajduje się w dokumencie: "Orientacyjny czas
podtrzymania - założenia do obliczeń".
Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+.
Porty oznaczone G1/TP, G2/TP służą do podłączenia kolejnego urządzenia sieciowego poprzez złącze RJ45. Switch
posiada również dwa gniazda SFP, które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwiają transmisję
po światłowodzie.
Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli 3
poniżej).
Switch umieszczony jest w obudowie metalowej (kolor RAL 9003) z miejscem na cztery akumulatory 4x7 Ah/12 V
(połączone szeregowo). Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki) -
TAMPER.
Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania
oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia
sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

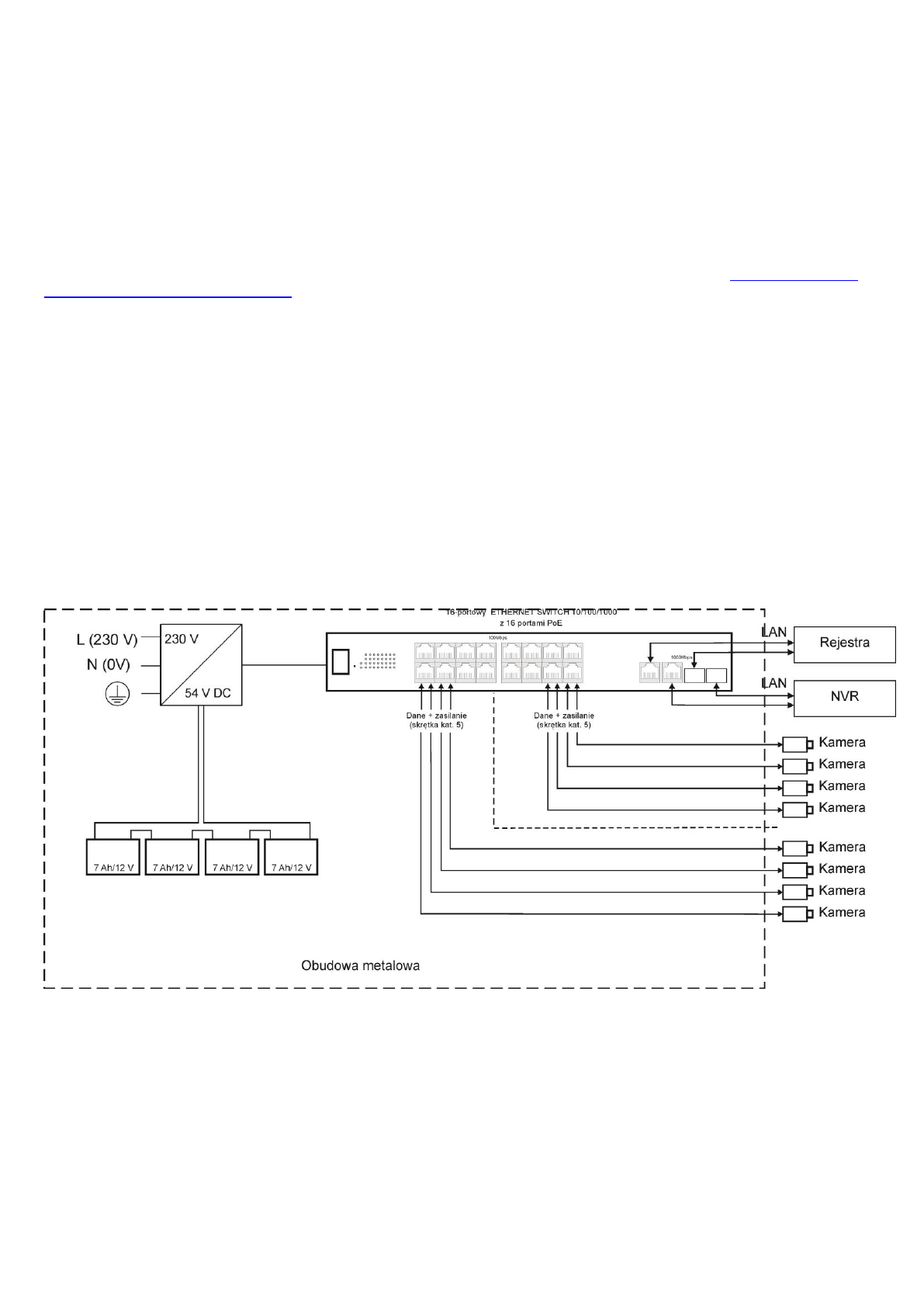

1.2. Schemat blokowy.
Rys. 1. Schemat blokowy.
