Cechy:

 Bezprzerwowe zasilanie PoE dla 16 kamer IP

 Switch 16 portów

 16 portów PoE 10/100Mb/s, (porty 1÷16) (dane i

zasilanie)

 2 porty 10/100/1000Mb/s (porty G1/TP, G2/TP2)

 2 porty 10/100/1000Mb/s SFP (porty G1/SFP, G2/SFP)

 30 W dla każdego portu PoE, obsługa urządzeń

zgodnych ze standardem IEEE802.3af/at (PoE+)

 Orientacyjny czas podtrzymania: 2h

 Obsługa funkcji auto-learning i auto-aging

adresów MAC (tablica wielkości 16K)

 Sygnalizacja optyczna

 Obudowa metalowa – kolor biały RAL 9003

z miejscem na cztery akumulatory 7Ah/12V

 Gwarancja – 2 lata od daty produkcji

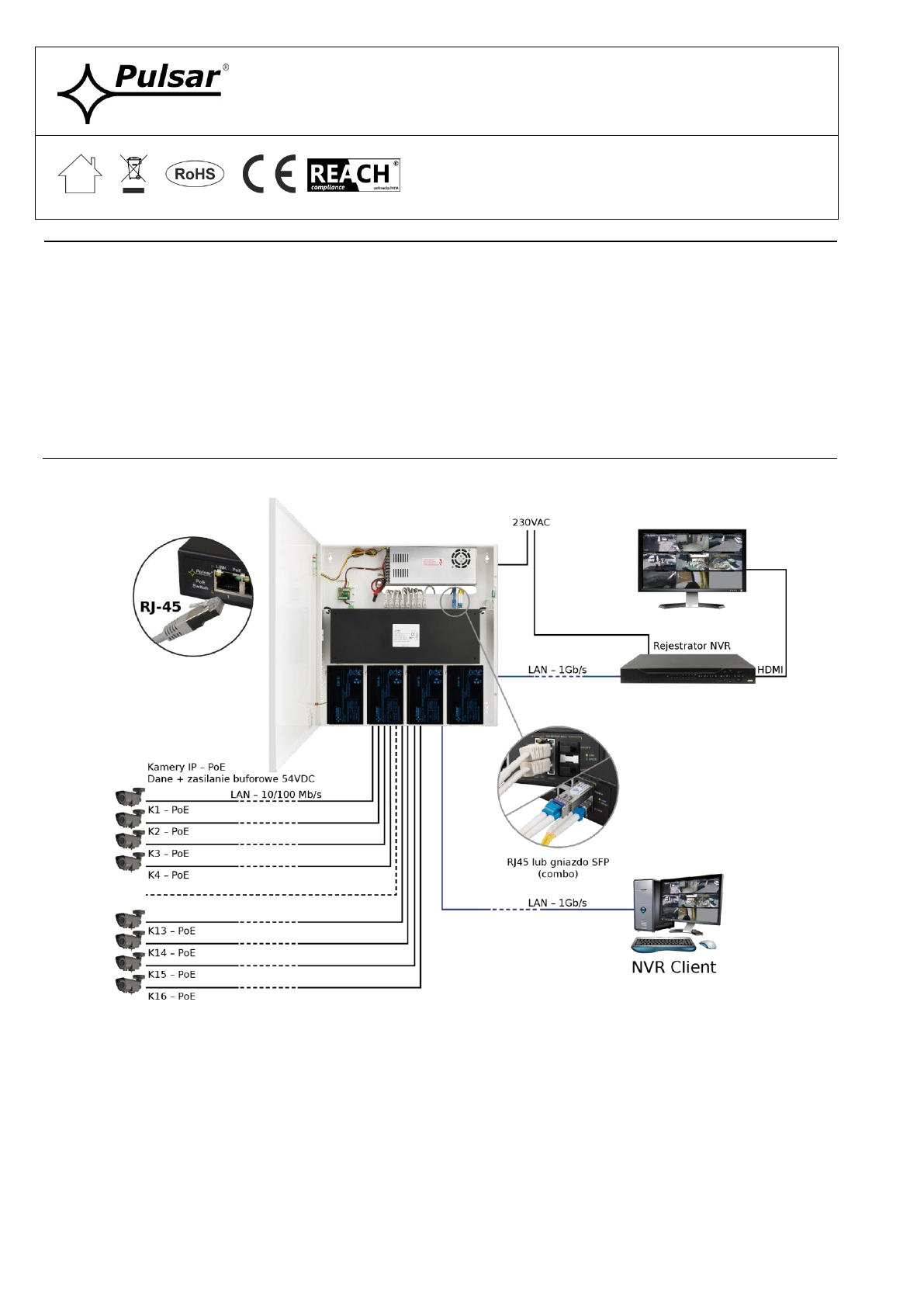

Przykład zastosowania.

SPIS TREŚCI

1. Opis techniczny.

1.1 Opis ogólny

1.2 Schemat blokowy

1.3 Opis elementów i złącz

1.4 Parametry techniczne

2. Instalacja.

2.1 Wymagania

2.2 Procedura instalacji

3. Sygnalizacja optyczna pracy

3.1 Sygnalizacja pracy switch'a.

4. Konserwacja.

SF116-B

v1.3

Switch 16-portowy SF116-B

z zasilaczem buforowym do 16 kamer IP

Wydanie: 6 z dnia 28.05.2020

Zastępuje wydanie: 5 z dnia 30.01.2019

Summary of content (8 pages)

PAGE 1
SF116-B v1.3 Switch 16-portowy SF116-B z zasilaczem buforowym do 16 kamer IP Wydanie: 6 z dnia 28.05.2020 Zastępuje wydanie: 5 z dnia 30.01.2019 PL Cechy:         Bezprzerwowe zasilanie PoE dla 16 kamer IP Switch 16 portów 16 portów PoE 10/100Mb/s, (porty 1÷16) (dane i zasilanie) 2 porty 10/100/1000Mb/s (porty G1/TP, G2/TP2) 2 porty 10/100/1000Mb/s SFP (porty G1/SFP, G2/SFP) 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE802.
PAGE 2
1. Opis techniczny. 1.1. Opis ogólny. SF116-B to rozwiązanie do bezprzerwowego zasilania 16 kamer IP (PoE). Głównymi elementami tego systemu są: - 16 portowy switch PoE - zasilacz buforowy 54 V DC (PSB-3004850) pracujący z czterema akumulatorami połączonymi szeregowo (4x7 Ah/12 V) W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.
PAGE 3
1.3. Opis elementów i złącz. Rys. 2. Widok switcha. Tabela 1. (patrz rys. 2) Element nr (Rys. 2) [1] [2] [3] [4] [5] [6] [7] Opis 16-portowy switch PoE Zasilacz buforowy impulsowy 54 V DC PSB-3004850 L-N złącze zasilania 230 V, Złącze uziemienia ochronnego B+, B- : wyjście do podłączenia pakietu akumulatorów +BAT czerwony, -BAT czarny Miejsce na cztery akumulatory (4x7Ah/12V) TAMPER, styk ochrony antysabotażowej (NC) Dioda LED zielona – sygnalizuje obecność napięcia DC Rys. 3. Widok modułu switch'a.
PAGE 4
Tabela 2. (patrz rys. 3) Element nr (Rys. 2) [1] [2] [3] [4] [5] Opis 16 x PoE port (1÷16) [RJ45] 2 x UPLINK port (G1/TP, G2/TP) [RJ45] 2 x UPLINK port (G1/SFP, G2/SFP) [SFP] Dioda LED (PWR) żółta – sygnalizująca obecność napięcia zasilania switch’a Diody LED: PoE – stan zasilania na portach PoE LINK/ACT – stan połączenia sieci LAN Gniazdo zasilania switcha (DC INPUT) [6] 1.4. Parametry techniczne - parametry switch'a (tab.3) - parametry elektryczne (tab.4) - parametry mechaniczne (tab.
PAGE 5
Tabela 6. Bezpieczeństwo użytkowania Klasa ochronności PN-EN 609501:2007 Stopień ochrony PN-EN 60529: 2002 (U) Wytrzymałość elektryczna izolacji: - pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza (I/P-O/P) - pomiędzy obwodem wejściowym a obwodem ochronnym - pomiędzy obwodem wyjściowym a obwodem ochronnym Rezystancja izolacji: - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym Deklaracje, gwarancja I (pierwsza) IP20 3000 V AC min. 1500 V AC min. 500 V AC min.
PAGE 6
7. Podłączyć pozostałe urządzenia LAN do złącz RJ45 lub SFP (po zastosowaniu wkładki GBIC) (G1/TP lub G1/SFP oraz G2/TP lub G2/SFP) UWAGA! gniazda oznaczone symbolem G1/TP i G1/SFP nie mogą pracować jednocześnie UWAGA! gniazda oznaczone symbolem G2/TP i G2/SFP nie mogą pracować jednocześnie 8. Podłączyć rejestrator do switch’a. 9. Sprawdzić sygnalizację optyczną pracy switch'a. 10. Po zainstalowaniu i sprawdzeniu poprawności działania urządzenia można zamknąć obudowę. Przykład podłączenia 3.
PAGE 7
3.1. Sygnalizacja pracy switch'a. Zasilacz wyposażony jest w dwie diody LED na przednim panelu: CZERWONA DIODA:  świeci - zasilacz zasilany napięciem 230 V  nie świeci- brak zasilania 230 V ZIELONA DIODA:  świeci - napięcie DC na wyjściu zasilacza  nie świeci- brak napięcia DC na wyjściu zasilacza Przykładowy montaż SF116-B z akumulatorami. (akumulatory nie wchodzą w skład zestawu) 4. Konserwacja. Wszelkie zabiegi konserwacyjne można wykonywać po odłączeniu zasilacza od sieci elektroenergetycznej.
PAGE 8
OZNAKOWANIE WEEE Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji. W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.
