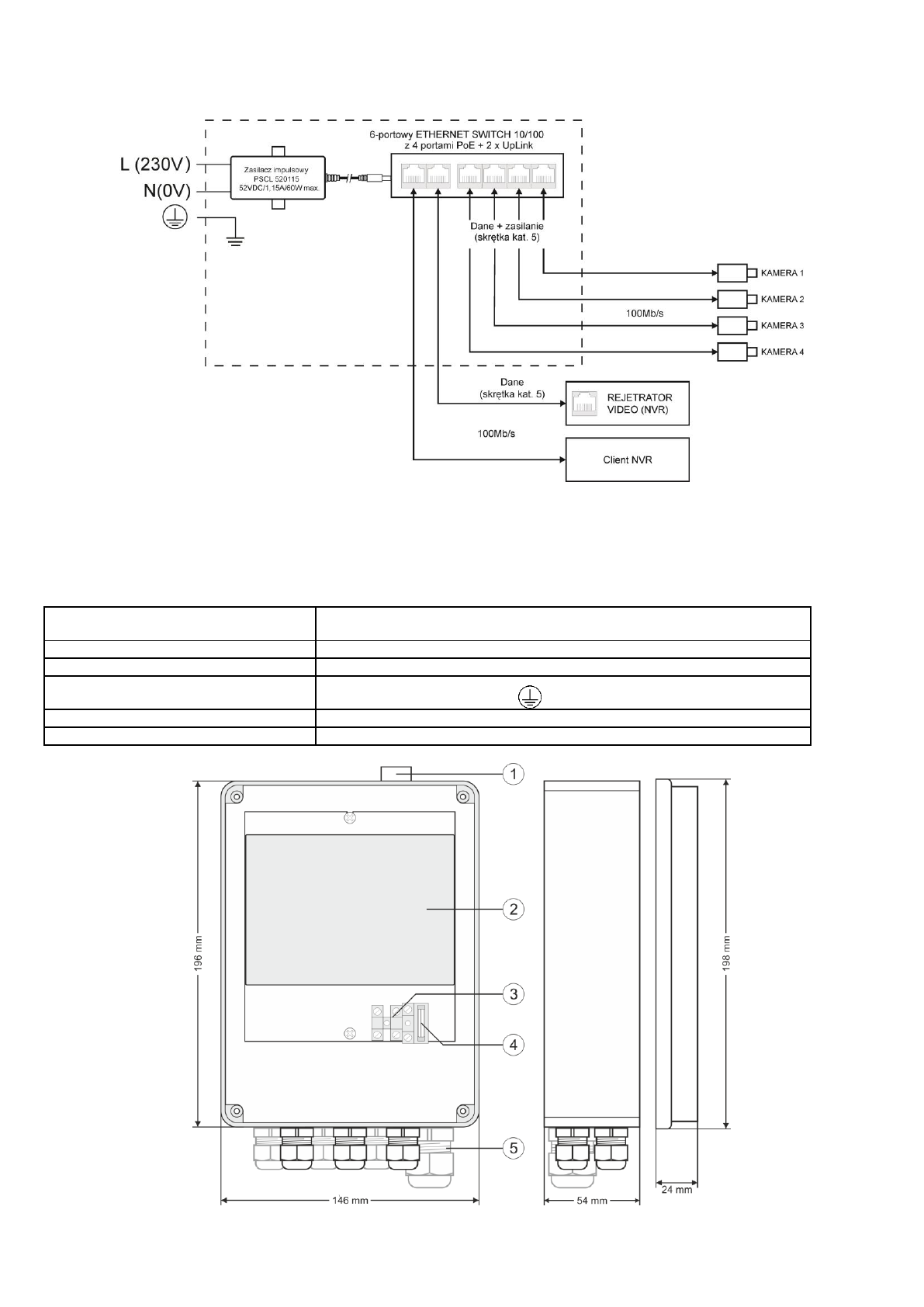

1.2 Schemat blokowy.
Rys. 1. Schemat blokowy.
1.3. Opis elementów i złącz.
Tabela 1. (patrz rys. 2)
Element nr
(Rys. 2)
Opis
[1]
Kompensator ciśnienia
[2]
Switch PoE
[3]
Złącze zasilania – L, N
Złącze uziemienia ochronnego
[4]
F
MAINS
bezpiecznik w obwodzie zasilania (230 V)
[5]
Dławnice izolacyjne
Rys. 2. Widok obudowy.
