CZERWONA DIODA:
 świeci – awaria
 nie świeci – brak awarii
CZERWONA DIODA:
 świeci – za wysoka temperatura zasilacza impulsowego (>70°C)
 nie świeci – temperatura zasilacza impulsowego w normie
CZERWONA DIODA:
 świeci – napięcie akumulatora <11,5V
 nie świeci – napięcie akumulatora >11,5V
ZIELONA DIODA:
 świeci – napięcie DC na wyjściu DVR
 nie świeci – brak napięcia DC na wyjściu DVR
3.2. Wyjście techniczne.
Zasilacz posiada wyjście przekaźnikowe awarii zbiorczej ALARM. Awarię zbiorczą mogą wywołać
następujące zdarzenia:
- zanik napięcia sieciowego 230V AC
- zadziałanie bezpiecznika topikowego F
DVR
- uszkodzenie zasilacza impulsowego
- zbyt wysoka temperatura zasilacza impulsowego (>70°C)
- niskie napięcie akumulatora (<11,5V)

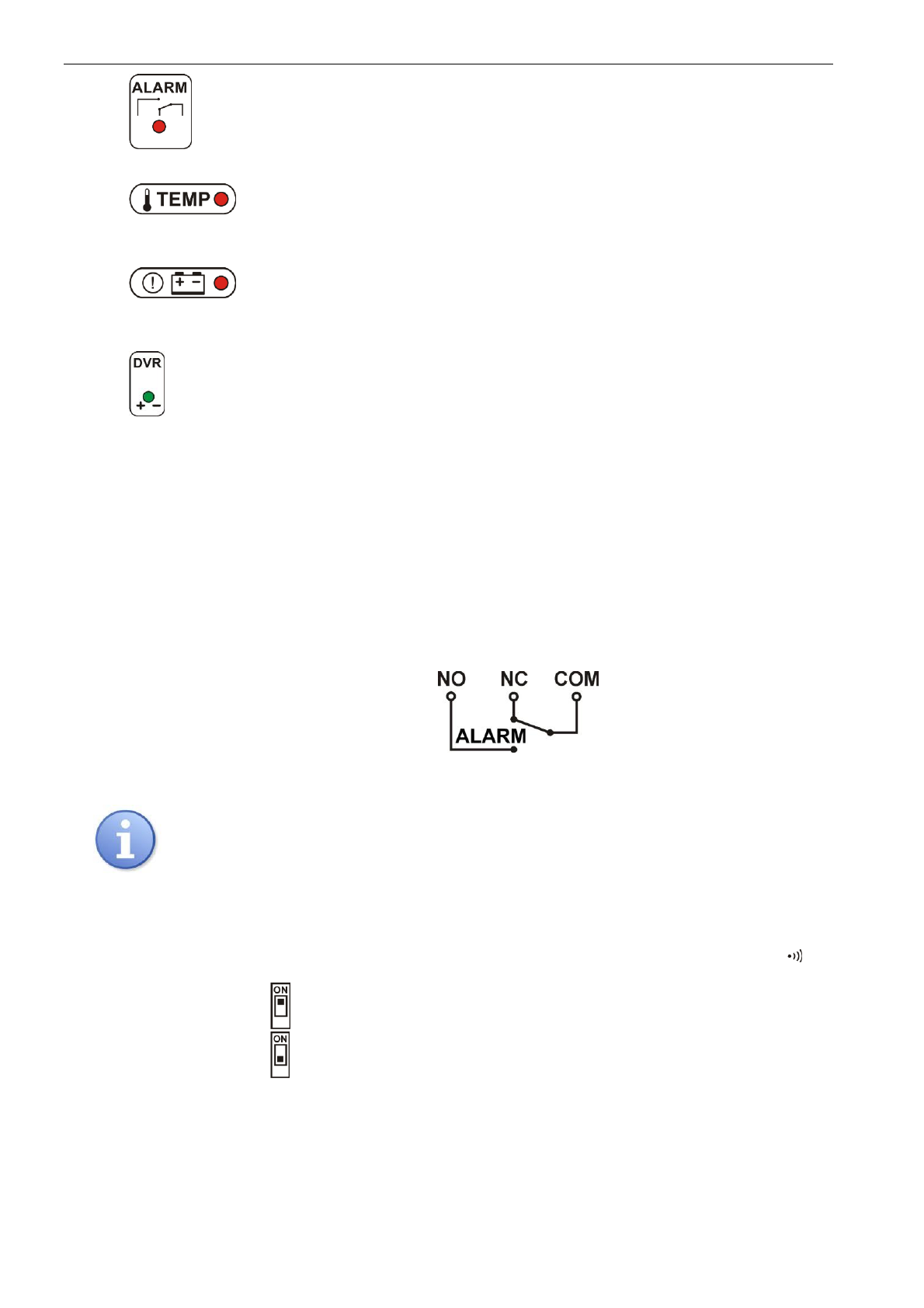

Rys. 4. Schemat elektryczny wyjścia awarii zbiorczej ALARM.
UWAGA! Na rysunku 4 układ styków przedstawia stan beznapięciowy przekaźnika co odpowiada
stanowi sygnalizującemu wystąpienie awarii.
3.3. Sygnalizacja akustyczna.
Wystąpienie awarii zbiorczej sygnalizowane jest akustycznie za pomocą sygnalizatora piezoelektrycznego
1 sygnał co 1 sek. Sygnalizację akustyczną można wyłączyć zmieniając położenie przełącznika ON/OFF .
przełącznik w pozycji górnej, sygnalizacja załączona
przełącznik w pozycji dolnej, sygnalizacja wyłączona
