User Instructions

www.pulsar.pl ROUPS12V RACK POWER
4

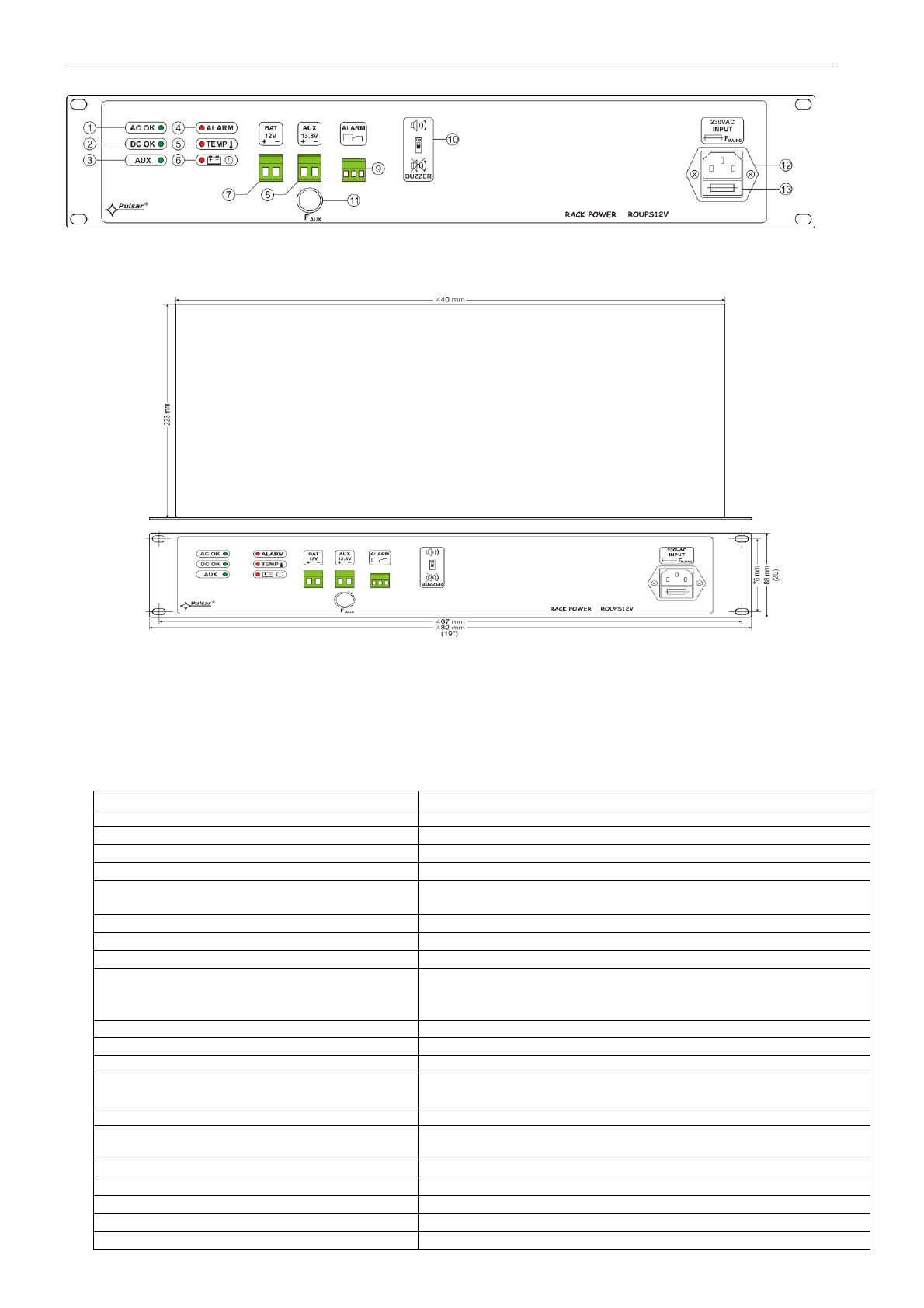

Obr. 2. Přední panel napájecího zdroje.
Obr.3. Náhled napájecího zdroje.
1.4. Technické parametry.
- elektrické parametry (tab.2)
- mechanické parametry (tab.3)
- bezpečnost používání (tab.4)
- provozní parametry (tab.5)
Elektrické parametry (tab. 2).
Napájecí napětí
176÷264V AC
Proudový odběr
1,5A@230V AC max.
Výkon napájecího zdroje
276W max.
Účinnost
85%
Součinitele výkonu PF
>0,95@230V AC
Výstupní napětí
11V ÷ 13,8V DC – tlumivá práce
9,5V ÷ 13,8V DC – bateriová práce
Výstupní proud
18A + 2A nabíjení akumulátoru
Pulzní napětí
120 mV p-p max.
Odběr proudu soustavy napájecího zdroje
230mA
Nabíjecí proud akumulátoru
(akumulátory 1x17Ah / 1x28Ah / 1x40Ah /
1x65Ah)
2A max. (+/-5%)
Ochrana proti zkratu SCP
F 20A, tavná pojistka
Ochrana před přetížením OLP
105% ÷ 150% výkonu napájecího zdroje, automatický návrat
Ochrana před nadpětím OVP
>16V (aktivace vyžaduje odpojení zátěže nebo napájení na 20 s.)
Ochrana akumulátoru SCP a opačná
polarizace připojení
Tavná pojistka
Přepěťová ochrana
Varistory
Ochrana akumulátoru před nadměrným
vybitím UVP
U<9,5V (+/-5%) – odpojení svorky akumulátoru
Optická signalizace práce:
LED: AC, DC, TEMP, LoB, ALARM, AUX
Akustická signalizace práce:
Piezoelektrický signalizátor ~75dB/0,3m
Technický výstup hromadné poruchy ALARM
reléového typu: 1A@ 30VDC/50VAC
Pojistka F
MAINS
v napájecím obvodu 230V
T 6,3A
Pojistka F
AUX
F 20A
