1. Technický popis.

1.1. Obecný popis.

Tlumivý napájecí zdroj ROUPS12V je určen k nepřerušenému napájení zařízení vyžadujících stabilizované

napětí 12V DC (+/- 15%). Napájecí zdroj dodává napětí U=13,8V DC s maximálním proudovým výkonem I=18A +

2A nabíjení akumulátoru. V případě zániku síťového napětí se uskuteční okamžité přepnutí na akumulátorové

napájení. Výstup napájecího zdroje je chráněný tavnou pojistkou 20A. Napájecí zdroj byl vybaven výstupem

hromadné poruchy ALARM. V případě výskytu poruchy se zapájí LED dioda, uskuteční se přepnutí kontaktů relé a

zapojí se zvuková signalizace. Napájecí zdroj je zkonstruován na základě modulu impulzního napájecího zdroje s

vysokou energetickou účinností a je umístěný v krytu přizpůsobenému k montáži ve skříni RACK standard 19”.

Výstup AUX napájecího zdroje lze rozdělit na 8 nebo 16 výstupů s použitím pojistkových lišt RACK:

- RLB8 (pojistková lišta RACK 8x2A)

- RLB16 (pojistková lišta RACK 16x1A)

1.2. Blokové zapojení.

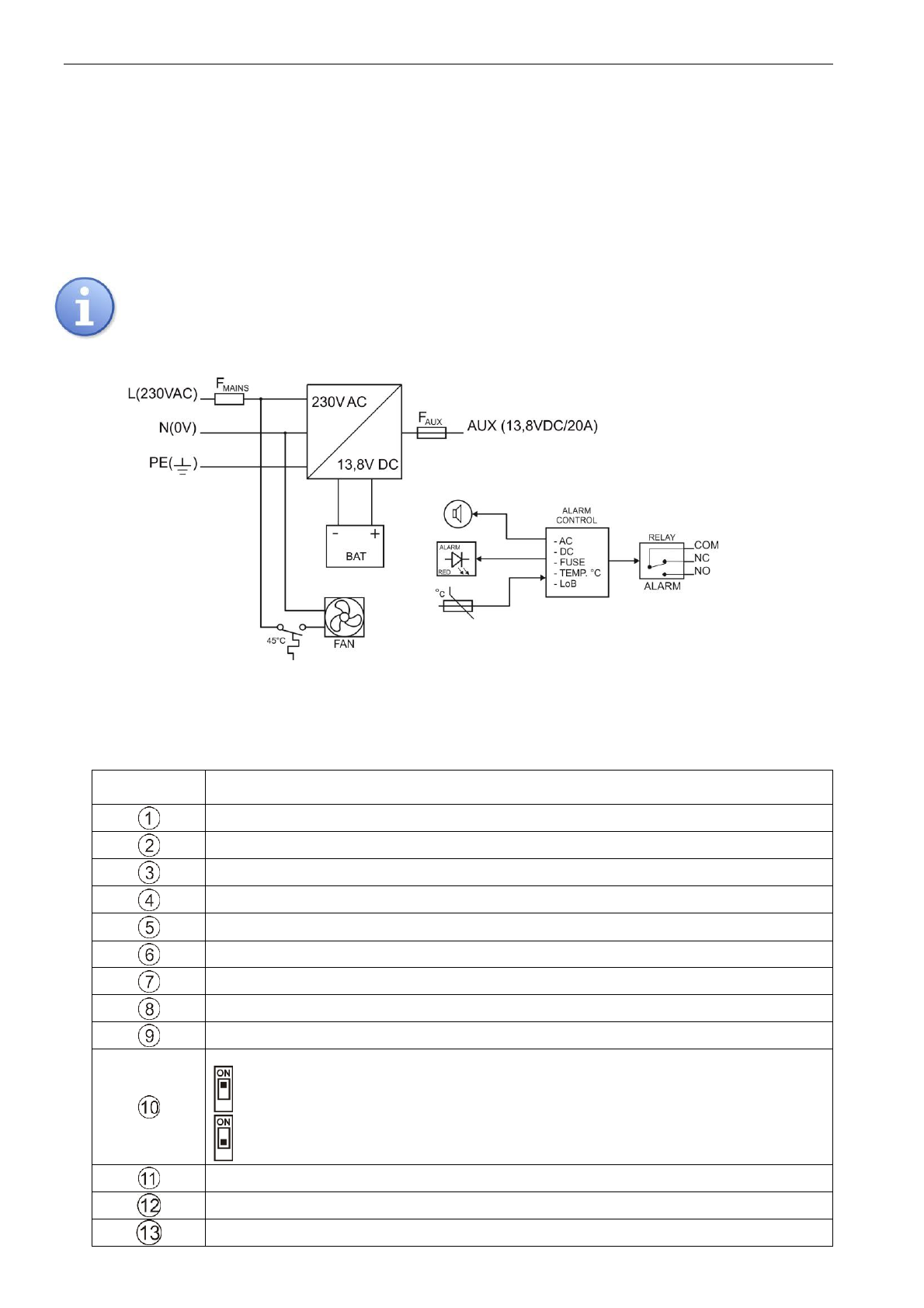

Obr.1. Blokové schéma napájecího zdroje.

1.3. Popis dílů a spojů napájecího zdroje.

Tabulka 1. Napájecího zdroje díly.

Díl č.

[Obr. 2]

Popis

AC OK – LED dioda, zelená signalizující přítomnost síťového napětí 230V

DC OK – LED dioda, zelená signalizující přítomnost DC napětí

LED AUX – LED dioda zelená signalizující přítomnost napětí na výstupu AUX

LED ALARM – LED dioda, červená signalizující poruchu

TEMP – LED dioda, červená signalizující příliš vysokou teplotu napájecího zdroje (>70°C)

LoB – dioda, červená signalizující nízké napětí akumulátoru (<11,5V)

BAT – akumulátorový výstup

AUX – výstupní napětí

ALARM – technický výstup hromadné poruchy – reléové

BUZZER, mikropřepínač, zapojení/vypojení akustické signalizace

přepínač v horní poloze, signalizace zapojena

přepínač v dolní poloze, signalizace vypojena

AUX

, tavná pojistka F20A

230V AC INPUT, napájecí zásuvka 230V AC, napájecí kabel 1,5m ve výbavě

MAINS

, pojistka v napájecím obvodu 230V AC, T 6,3A/250V
