Obr.2. Pohľad na modul poistiek LB9.

Tabuľka 2. Popis prvkov a svoriek zdroja (tab.2)

Prvok číslo

[Obr. 3]

Popis

[1]

Modul zdroja

[2]

L-N svorky napájania zdroja, svorky ochrany PE

[3]

Zelená LED-ka signalizuje prítomnosť napätia AC

[4]

P1 potenciometer, regulácia výstupného napätia

[5]

BAT+/GND: výstup akumulátora + BAT=červený, GND=čierny

[6]

TAMPER, kontakt sabotážnej ochrany (NC)

[7]

Svorky dodatočnej optickej signalizácie

[8]

Jumper na výber prúdu nabíjania:

Ibat =1A Ibat =4A

Popis: nasadený jumper, bez jumpera.

Továrenské nastavenie: Ibat =1A (nasadený jumper).

[9]

Modul poistiek LB9

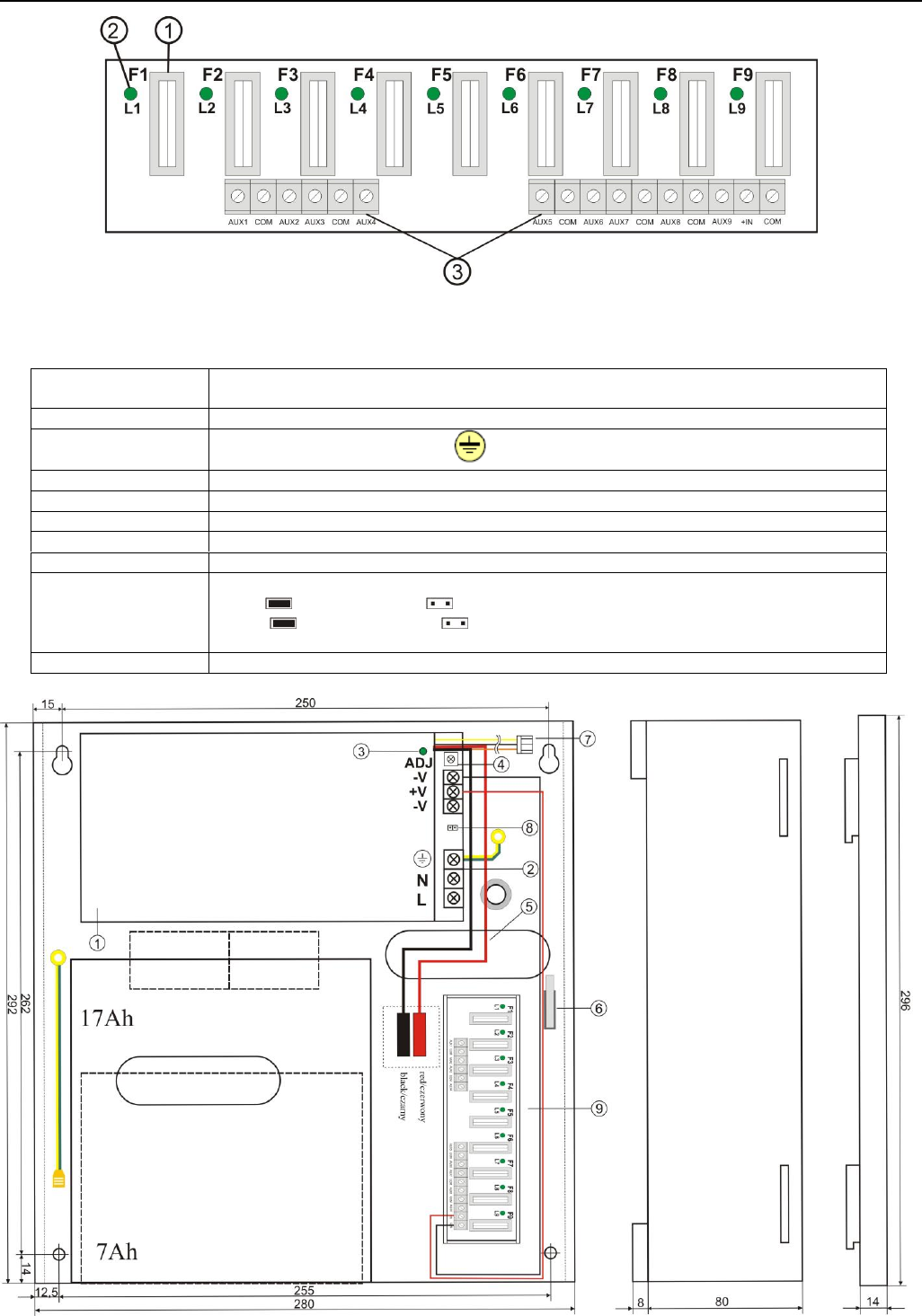

Obr.3. Rozmery zdroja.
