1. Technický popis.

1.1 Popis.

Zálohovaný zdroj je určený na nepretržité napájanie zariadení zabezpečovacích systémov vyžadujúcich

stabilizované napätie 12V DC (+/-15%). Zdroj dáva napätie U=13,8V DC s prúdovým výkonom:

1. Výstupný prúd 9x1A + 1A nabíjanie akumulátora

2. Výstupný prúd 9x0,77A + 4A nabíjanie akumulátora

Sumárny prúd spotrebičov + akumulátor je max. 11A

V prípade výpadku sieťového napätia nastáva okamžité prepnutie na napájanie z akumulátora.

Orientačný čas zálohovania je uvedený na základe plného obsadenia výstupných portov s použitím typických

zariadení a akumulátorov s kapacitou 17Ah. Je zohľadnený odber prúdu na vlastné potreby zariadení a energetická

funkčnosť napájacích vodičov. Podrobný popis spôsobu vykonávania výpočtov sa nachádza v dokumente: "Orientačný

čas zálohovania – predpoklady k výpočtom ".

Zdroj je skonštruovaný na základe modulu pulzného zdroja s vysokou energetickou účinnosťou a je umiestnený

v kovovej skrine (farba RAL 9003) s miestom na akumulátor 17Ah/12V. Skrinka má mikrospínač signalizujúci otvorenie

skrinky (dvierok).

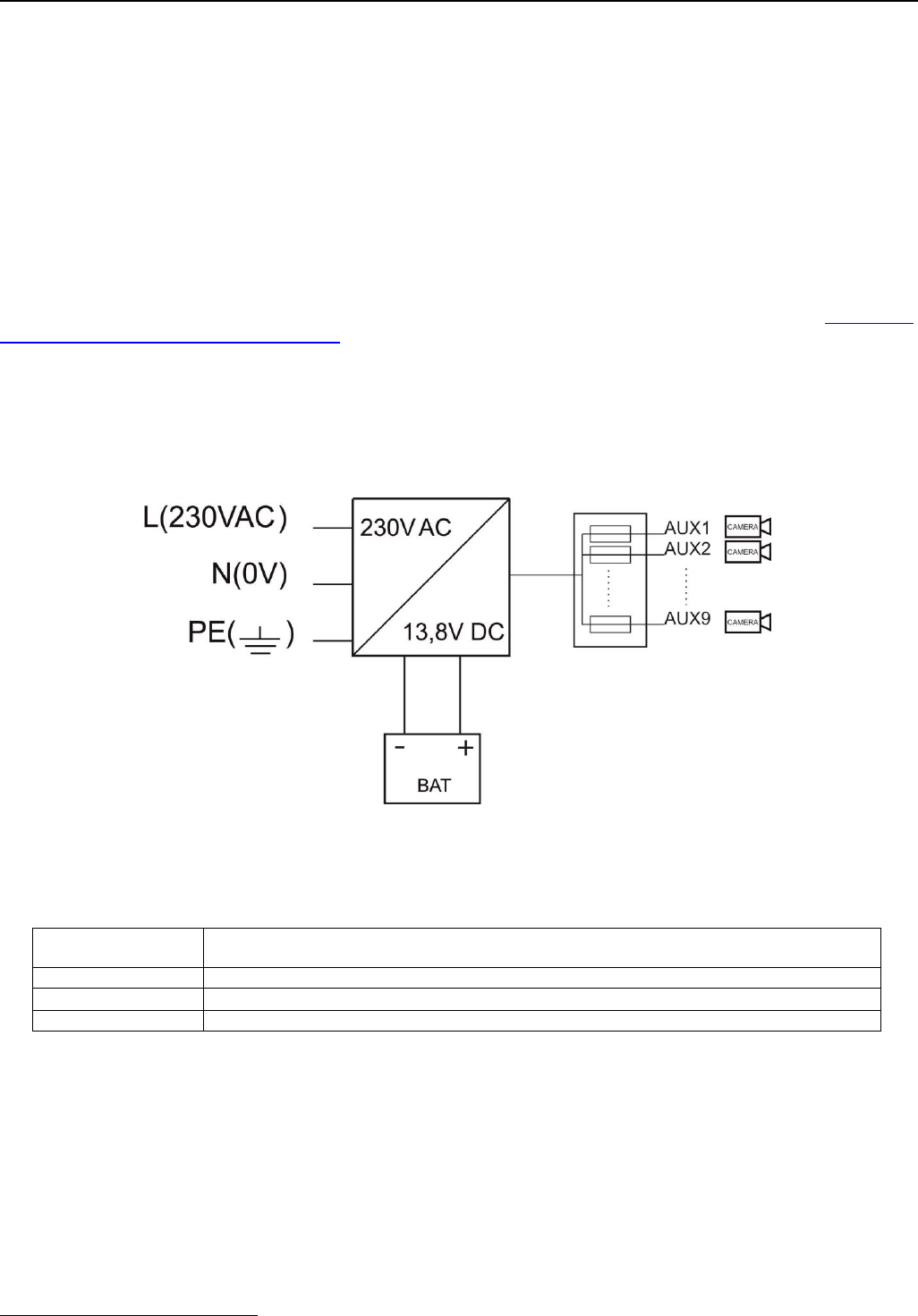

1.2. Bloková schéma (obr.1).

Obr.1. Bloková schéma zdroja.

1.3 Popis prvkov zdroja.

Tabuľka 1. Popis prvkov a svoriek modulu poistiek (tab.1, obr.2)

Prvok číslo

[Obr. 2]

Popis

[1]

F1÷F9 topikové poistky

[2]

L1÷L9 LED-ky signalizujúce prítomnosť napätia na výstupoch

[3]

AUX1÷AUX9 nezávisle zabezpečené výstupy, spoločná svorka COM (-)

Pozri graf 1
