www.pulsar.pl PSCU04344SEP
3
INHALTSVERZEICHNIS:
1. Technische Beschreibung
1.1 Allgemeine Beschreibung
1.2 Schaltplan
1.3 Beschreibung von Netzteil-Elementen und Verbindungen
1.4 Technische Parameter
2. Montage.
2.1 Anforderungen
2.2 Montageprozedur
3. Optische Signalisierung
4. Bedienung und Betrieb
4.1 Überlastung oder Kurzschluss des Gerätsausgangs
4.2 Wartung
1. Technische Beschreibung.
1.1 Allgemeine Beschreibung.
Das Netzteil PSCU04344SEP ist zur Lösung des Problems langer Kabelabschnitte (Spannungsabfälle)
bestimmt. Das Netzteil liefert eine Gleichspannung im Bereich von 30 ÷ 35V DC mit einer Stromausbeute von I = 4 x 1 A,
die über die Stromversorgungslinie zu den Umformern DCDC10H oder DCDC15H geleitet wird. Über die Auswahl des
Umformers entscheidet die maximale Stromaufnahme der Kamera. Der Umformer DCDC10H ist zur Versorgung von
Kameras mit einer Stromaufnahme von maximal 0,8 A/ 12 V DC bestimmt. Für Kameras mit einer Stromaufnahme von
maximal 1,2 A/ 12 V DC ist der Umformer DCDC15H bestimmt. In den Umformern wird die Spannung auf den Wert von
12 V DC stabilisiert, der eine Stromversorgung der Kameras ermöglicht. Das Netzteil besitzt 4 unabhängige, galvanisch
getrennte und mit Schmelzsicherungen gesicherte Ausgänge.

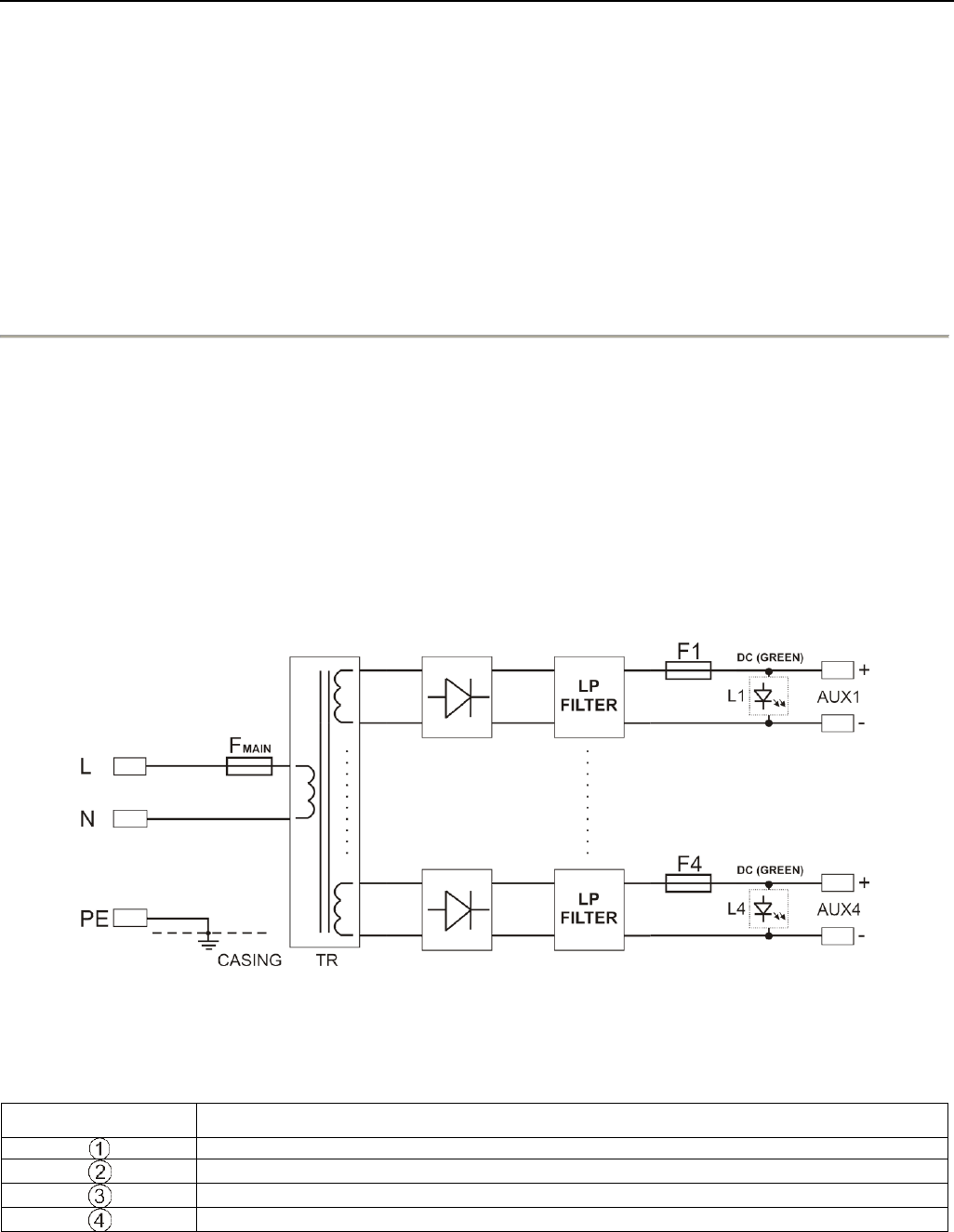

1.2 Blockschema (Bild. 1).
Bild.1. Schaltplan Netzteil.
1.3 Beschreibung der Elemente und Verbindungen des Netzteils (tab.1, Bild. 2).
Tab. 1. Elemente der Leiste LP4/SEP (siehe Bild. 2).
Element
