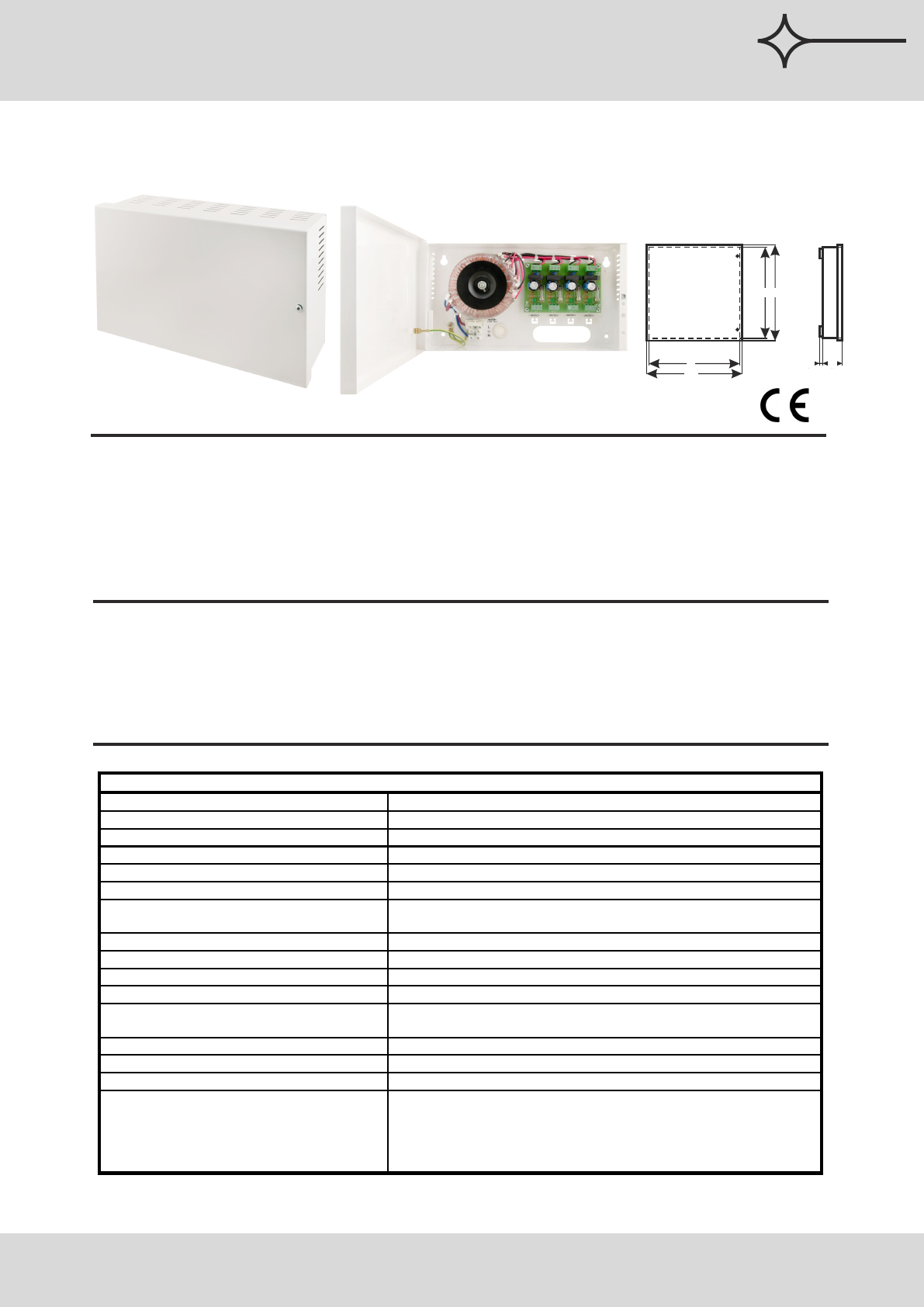

Data Sheet
PSCU04344SEP v.1.1/V
zPSCU 34VDC/4A/4x1A/SEP droj pre 4 kamier HD, 4A na dlhé vedenie
OZNAČENIE:
TYP:
SK
Zdroj série PSCU
droj pre 4 kamier HD, 4A na dlhé vedenieZ
POPIS
.
Zdroj PSCU04344SEP je určený na riešenie problému vedenia napájania po dlhých trasách (poklesy napätí).
Zdroj dáva jednosmerné napätie v rozsahu 30÷35V DC s prúdovým výkonom I=4x1A, ktoré je privádzané do
konvertorov DCDC10H alebo DCDC15H. O výbere konvertora rozhoduje maximálny odber prúdu kamery.
Konvertor DCDC10H je určený na napájanie kamier s odberom prúdu 0,8A/12VDC max. Pre kamery s odberom
prúdu 1,2A/12V DC max je určený konvertor DCDC15H. Konvertory stabilizujú napätie kamier na hodnotu 12VDC.
Zdroj má 4 nezávislé, galvanicky separované výstupy, zabezpečené topikovou poistkou
Pulsar
®
Vlastnosti zdroja:
· výstupy napájania DC 34V/4x1A
· napätie napájania 230V AC
· 4 nezávislé, galvanicky separované výstupy
· 4 výstupy nezávisle zabezpečené poistkou 1A
· optická signalizácia LED
· zabezpečenia:
· proti skratu SCP
· proti preťaženiu OLP
· teplotné OHP transformátora
· prepäťové
· záruka – 5 rokov od dátumu výroby
Tel. +48-14-610-19-40, Fax. +48-14-610-19-50, www.pulsar.pl, e-mail: sales@pulsar.pl
TECHNICKÉ INFORMÁCIE
Napätie napájania 230V AC
Odber prúdu 0,8A@230VAC max.
Výkon zdroja 120W max.
Výstupné napätie 30V÷ 35V DC (100% zaťaženia ÷ 0% zaťaženia)
Výstupný prúd 4x1A@30V DC max.
Zabezpečenie pred skratom SCP
4x T 1A topiková poistka – poškodenie vyžaduje výmenu poistky
Zabezpečenie pred preťažením OLP
obvod DC 30V: 4x T 1A
obvod AC 230V: T 3,15A
Zabezpečenie proti prepätiu varistory
Optická signalizácia činnosti Áno - LED-ky
Pracovné podmienky II trieda prostredia, -10
o
C÷40
o
C
Skrinka Oceľový plech, DC01 1,0mm farba RAL 9003
Rozmery W=270, H=150, D+D
1
=72 +8 [+/- 2 mm]
W
1
=275, H
1
=154 [+/- 2 mm]
Hmotnosť netto/brutto 2,7kg / 2,8kg
Zatváranie Skrutka (spredu)
Vyhlásenia, záruka CE, 5 rokov od dátumu výroby
Svorky Skrinka má dištančné oddialenie od steny na privedenie kabeláže
a otvory na vetranie.
Chladenie zdroja: konvenčné.
Napájanie: Φ0,63-2,50 (AWG 22-10)
Výstupy: Φ0,51-2,05 (AWG 24-12)
W
H
D
W
1
H
1
D
1
