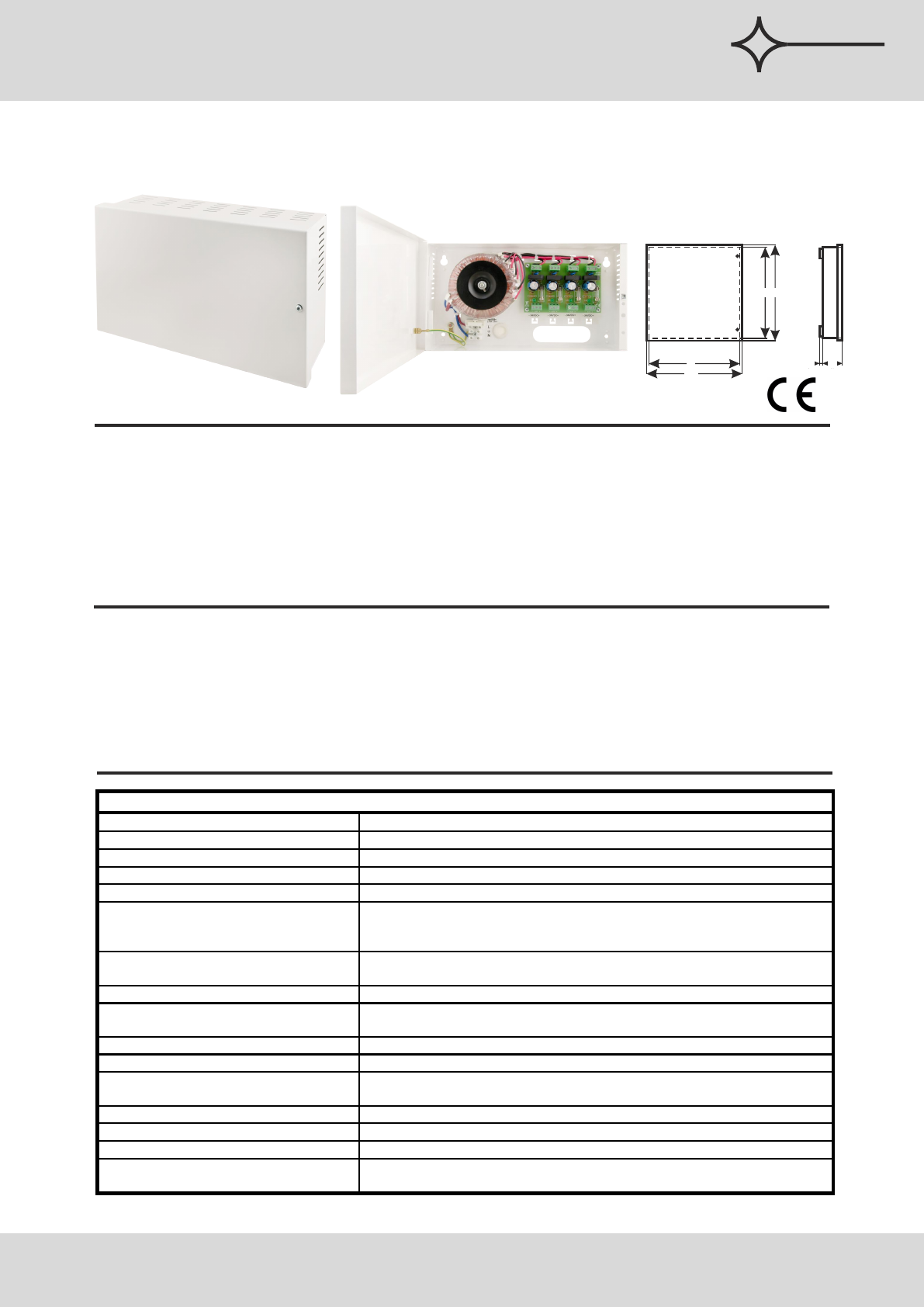

Data Sheet

PSCU04344SEP v.1.1/V
.
PSCU 34VDC/4A/4x1A/SEP Alimentation adaptée aux 4 caméras HD, 4A
aux lignes longues
CODE:
TYPE:
FR
wyjście TAMPER : przewody 30cm
Tel. [phone], fax: [phone], www.pulsar.pl, e-mail: [e-mail]
DESCRIPTION
Alimentation PSCU04344SEP est destinée á résoudre le problème de longues distances (chute de tension sur le câble
d'une longueur importante). L'appareil fournit la tension permanente dans la plage 30÷35V DC á l'efficacité électrique
I=4x1A. Cette tension est fournie á travers la ligne d'alimentation aux convertisseurs DCDC10H ou DCDC15H. Le choix d'un
convertisseur est impacté par la consommation électrique maximale d'une caméra. Convertisseur DCDC10H est dédié á
alimenter des caméras qui consomment au maximum jusqu'á 0,8A/12VDC max. Pour les caméras qui consomment
1,2A/12V DC maximum nous préconisons le convertisseur DCDC15H. La tension des convertisseurs est stabilisée au
niveau de 12VDC ce qui permet d'alimenter des caméras. L'appareil est équipé de 4 sorties indépendamment isolées de
façon galvanique par les fusibles á verre.
Caractéristiques de l’alimentation:
· sortie d’alimentation DC 34V/4x1A
· tension d’alimentation 230V AC
· 4 sorties indépendantes avec la séparation galvanique
· 4 sorties protégées indépendamment par des fusibles
1A
· signalisation lumineuse LED
· protections:
· contre court-circuit SCP
· contre overvoltage OLP
· thermique du transformateur OHP
· contre surcharge
· garantie – 5 ans à partir de la date de fabrication
L'alimentation série PSCU
Alimentation adaptée aux 4 caméras HD, 4A aux lignes longues
Pulsar
®
DONNÉES TECHNIQUES
Tension d'alimentation 230V AC
Prise de courant 0,8A@230V AC max.
Puissance d'alimentation 120W max.
Tension de sortie 30V÷ 35V DC (100% de la charge ÷ 0% de la charge)
Courant de sortie
4x1A@30V DC max.
Protection contre court-circuit SCP
4x T 1A coupe-circuit à fusible
- l’endommagement du coupe-circuit à fusible nécessite le chargement
de cartouche fusible
Protection contre overvoltage OLP
circuit DC 30V: 4x T 1A
circuit AC 230V: T 3,15A
Protection contre surcharge varistances
Signalisation lumineuse de
fonctionnement
Oui – diodes LED
Conditions de fonctionnement 2 classe d'environnement, -10
o
C÷40
o
C
Boîtier Tôle en acier, DC01 1,0mm couleur RAL 9003
Dimensions W=270, H=150, D+D
1
=72 +8 [+/- 2 mm]
W
1
=275, H
1
=154 [+/- 2 mm]
Poids net/brut 2,7kg / 2,8kg
Fermeture Vis cylindrique de l’avant
Déclarations, garantie CE, 5 ans à partir de la date de fabrication
Remarques Le boîtier doit être installé au-dessus du support de montage pour
permettre le branchement du câblage. Le refroidissement par convection.
W
H
D
W
1
H
1
D
1
