Tableau2. Eléments de l’alimentation (voir croquis 3).
Element numéro
Description
Transformateur d’isolement
Carte mère d’alimentation (voir tableau 1, croquis 2)
TAMPER; micro interrupteur, (contacts) protection anti-sabotage (NC)
F
MAINS
fusible dans le circuit d’alimentation 230V, T3,15A / 250V
L-N borne d’alimentation 230V AC, borne de protection PE
Connecteurs des batteries; positif: +BAT = rouge, négatif: - BAT = noir

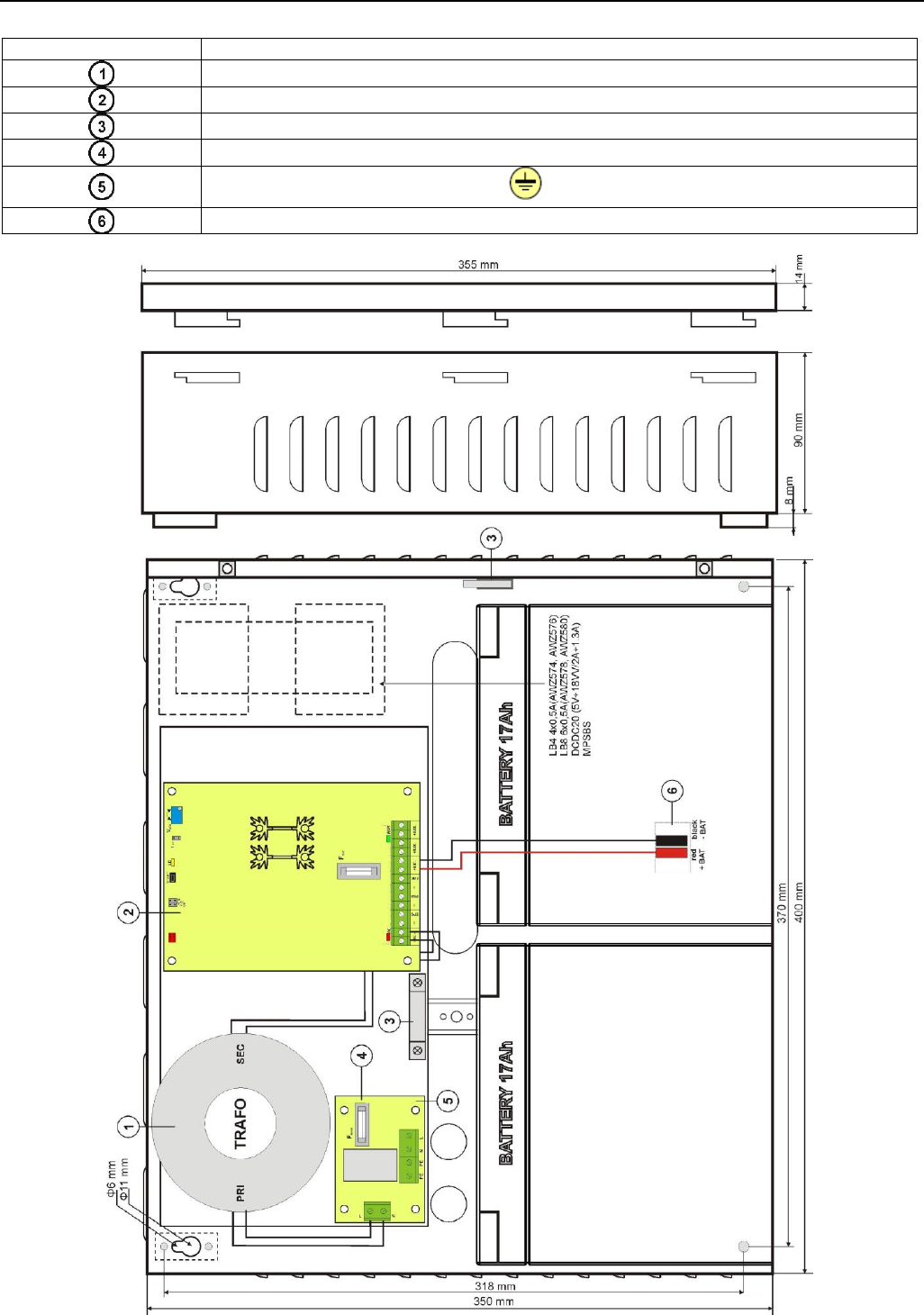

Croquis 3. Vue de l’alimentation.
