1.3 Description des composants et des bornes d’alimentation ( tableau1, croquis 2).

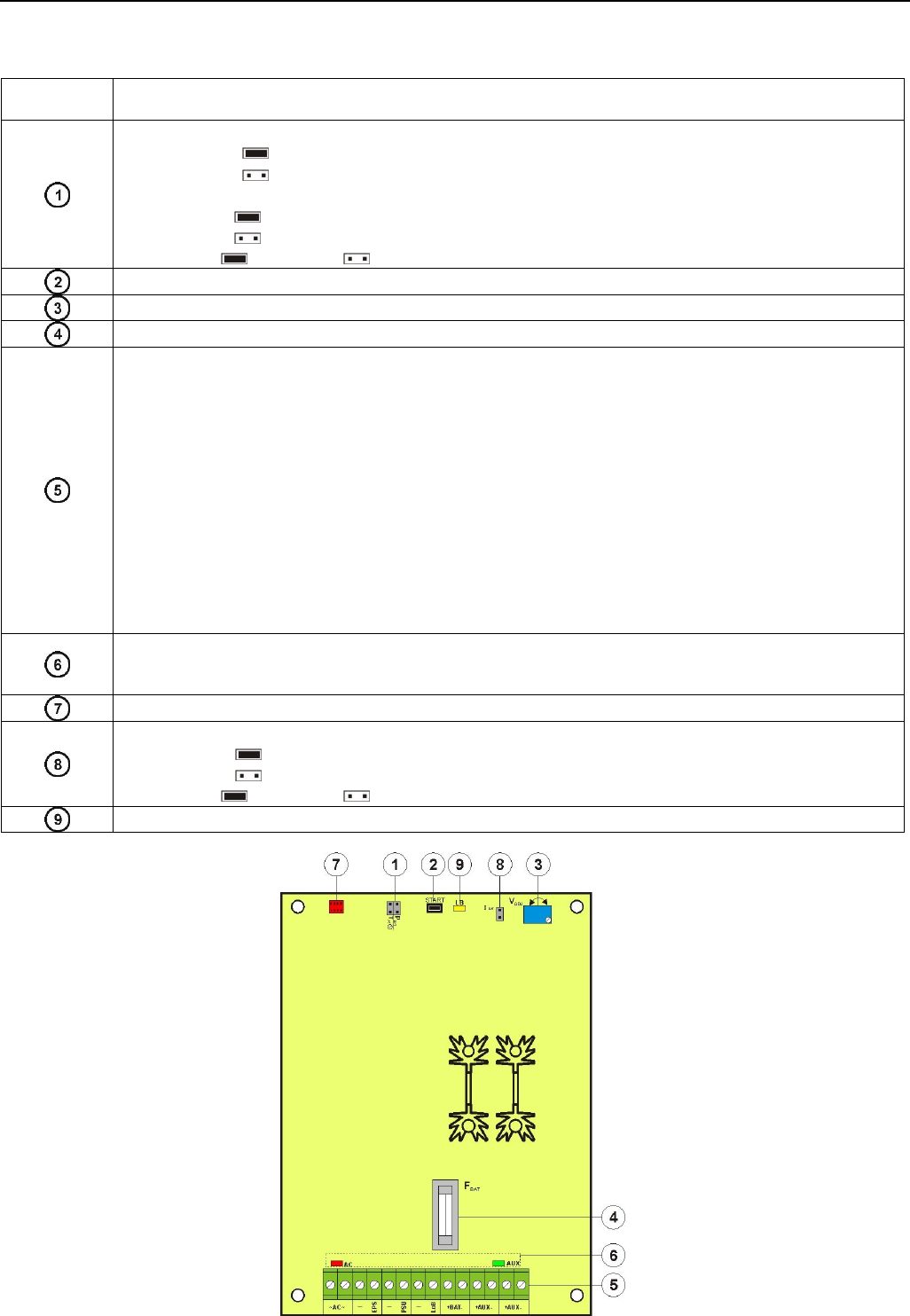

Tableau 1. Éléments de la carte mère d’alimentation (voir croquis 2).
Element
numéro
Description
Commutateur (switch) P
BAT
- configuration de la protection des batteries UVP
 P
BAT
= option coupure de batterie désactivé
 P
BAT
= option coupure de batterie activé
Commutateur (switch) T
AC
- configuration de la temporisation de signalisation défaut tension AC
 T
AC
= temporisation T= 10s
 T
AC
= temporisation T= 60s
Description: switch mis, switch enlévé
START bouton (démarrage de l’appareil á partir des batteries)
V
ADJ
potentiomètre, réglage de tension DC 24 ÷ 29V
F
BAT
fusible des batteries, F5A / 250V
Bornes:
~AC~ – Entrée tension AC
EPS – sortie indication d’absence de la tension secteur AC
État hi-Z = défaut d’alimentation AC
état 0V = alimentation AC - O.K.
PSU – sortie indication défaut au niveau de la carte mère de l’alimentation
État hi-Z = défaut
État 0V = alimentation DC O.K.
LoB – sortie indication défaut de batterie
État hi-Z = tension des batteries U
BAT
<23V
État 0V = batteries O.K.
+BAT- – borniers de raccordement des batteries
+AUX- – sorties auxiliaires DC, (+AUX= +U, -AUX=GND)
Description: hi-Z – haute impédance, 0V – mis à la masse GND
Diodes LED – signalisation visuelle:
AC – tension AC
AUX – tension de sortie DC
Borniers sorties signalisation visuelle supplémentaire
Commutateur (switch) I
BAT
; - configuration de courant de charge de batteries
 I
BAT
= , Ibat =0,5 A
 I
BAT
= , Ibat =1 A
Description: switch mis, switch enlévé
LB – signalisation visuelle de la chargé des batteries
Croquis 2. Vue de la carte mère d’alimentation.
