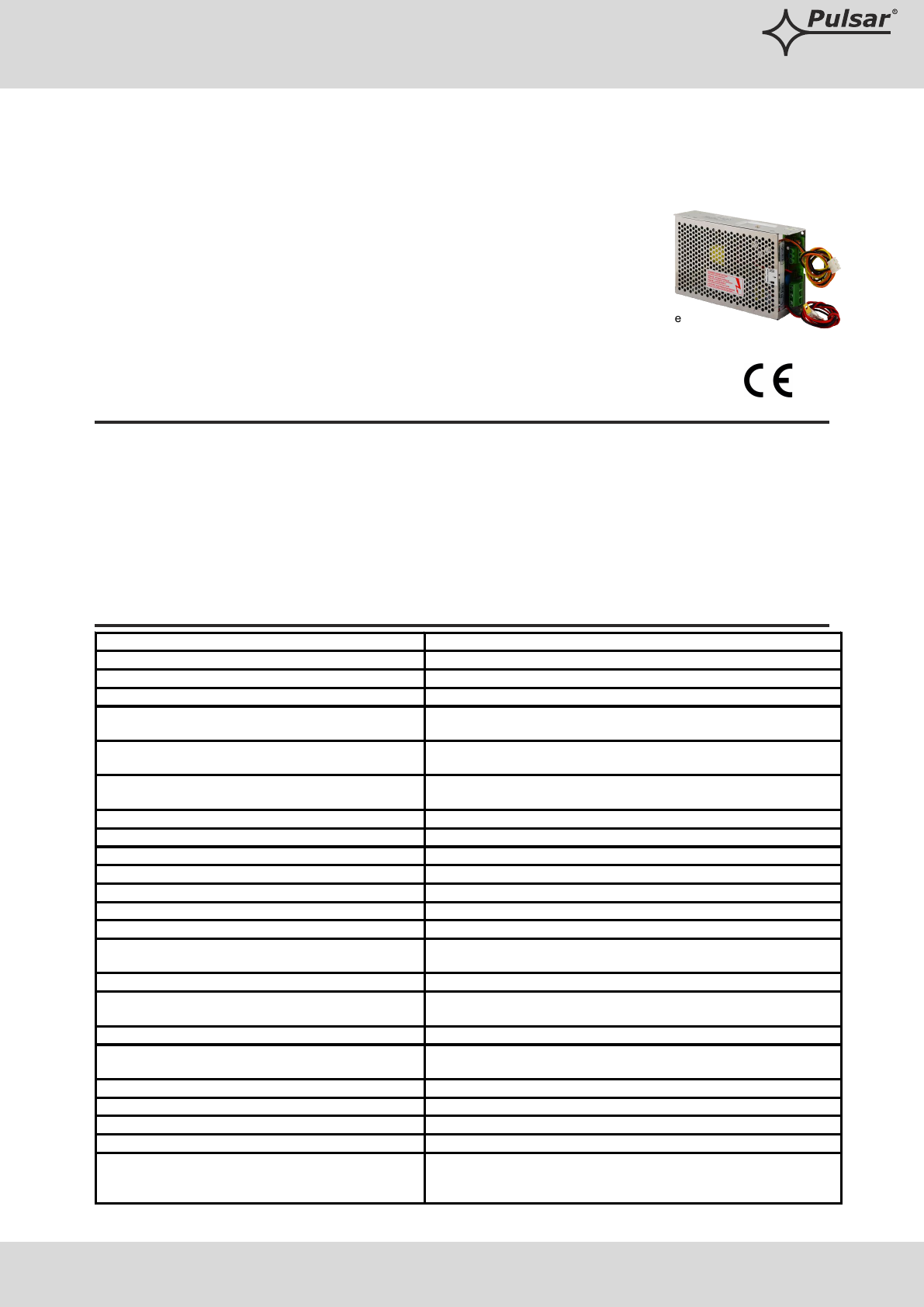

Data Sheet

Alimentatore serie
Alimentatore a tampone a impulsi a incasso
PSB
13,8V DC, senza controllo automatico
delle operazioni
PSB-15512110 v.1.0/VI
11 PSB 13,8V/ A alimentatore a tampone a impulsi a incasso
CODICE:
TIPO:
Tel. [phone], fax: [phone], www.pulsar.pl, e-mail: [e-mail]
IT
* Vedi grafico 1
Caratteristiche dell’alimentatore:
· alimentazione di continuità DC 13,8V/11A*
· vasta gamma della tensione di alimentazione AC
176÷264V
· alta efficienza 83%
· controllo della ricarica e della manutenzione
dell’accumulatore
· protezione dell’accumulatore contro l’eccessivo scarico
(UVP)
· corrente di ricarica dell’accumulatore 1A/4A, commutato
con il jumper
· accessori addizionali: modulo dell’automatismo MPSB12
(uscite tecniche):
· uscite tecniche EPS della mancanza di rete 230V
· uscita tecnica PSU del guasto dell’alimentatore
· uscita tecnica LoB della bassa tensione
dell’accumulatore
· protezione dell’uscita dell’accumulatore contro
il cortocircuito e il collegamento invertito
· segnalazione visiva a LED
· protezioni:
· contro i cortocircuiti SCP
· contro le sovratensioni OVP
· contro le sovracorrenti
· contro i sovraccarichi OLP
· garanzia - 2 anni dalla data della produzione
DESCRIZIONE
L'alimentatore a tampone è destinato all'alimentazione continua dei dispositivi che richiedono la tensione
stabilizzata 12V DC (+/-15%). L'alimentatore fornisce la tensione U=13,8V DC con l'efficienza di corrente:
1. Corrente di uscita 10A + 1A ricarica dell'accumulatore*
2. Corrente di uscita 7A + 4A ricarica dell'accumulatore*
*
Corrente totale dei ricevitori + corrente di ricarica dell'accumulatore è pari a max 11A .
In caso della mancanza della tensione di rete avviene l'immediata commutazione in alimentazione con
l'accumulatore. L'alimentatore è dotato della protezione contro i cortocircuiti, contro il sovraccarico, contro le
sovracorrenti e della contro le sovratensioni.
PARAMETRI TECNICI
Alimentazione 176÷264V AC
Consumo di corrente 1,4A@230VAC max.
Potenza dell’alimentatore 155W max.
Efficienza 83%
Tensione di uscita 11V÷ 13,8V DC – funzionamento a tampone
9,5V÷ 13,8V DC – funzionamento a batteria
Corrente di uscita t
AMB
<30°C 10A + 1A ricarica dell’accumulatore - vedere il grafico 1
7A + 4A ricarica dell’accumulatore - vedere il grafico 1
Corrente di uscita t
AMB
=40°C 6,7A + 1A ricarica dell’accumulatore - vedere il grafico 1
3,7A + 4A ricarica dell’accumulatore - vedere il grafico 1
Campo di regolazione della tensione in uscita 12÷14V DC
Tensione di pulsazione 120mV p-p max.
Corrente di ricarica dell’accumulatore 1A o 4A max.
Protezione contro i cortocircuiti SCP elettronica
Protezione nel circuito dell’accumulatore OLP fusibile di vetro
Protezione contro le sovracorrenti varistori
Protezione contro le sovratensioni OVP >16V (ripristino automatico)
Protezione dell’accumulatore contro l’eccessivo
scarico UVP
U<9,5V (± 5%) – scollegamento del morsetto dell’accumulatore
Segnalazione ottica del lavoro LED verde - presenza della tensione AC
Uscita della segnalazione ottica a LED LED AC - presenza della tensione AC
LED DC - presenza della tensione all’uscita dell’alimentatore
Ulteriori accessori Modulo MPSB12 (uscite tecniche)
Condizioni d’esercizio II classe ambientale, temperatura: -10
o
C÷40
o
C
umidità relativa 20%...90%, senza condensa
Dimensioni L=199, W=110, H=50 [±2mm]
Peso netto/ lordo 0,7kg / 0,8kg
Classe di protezione EN 60950-1:2007 I (prima) - richiede il conduttore di protezione
Dichiarazioni, garanzia CE, RoHS, 2 anni dalla data di produzione
Giunti
alimentazione: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
uscite dell’accumulatore: 6,3F-2,5/40cm,
uscita della segnalazione ottica: spina 3-pin 5 mm
