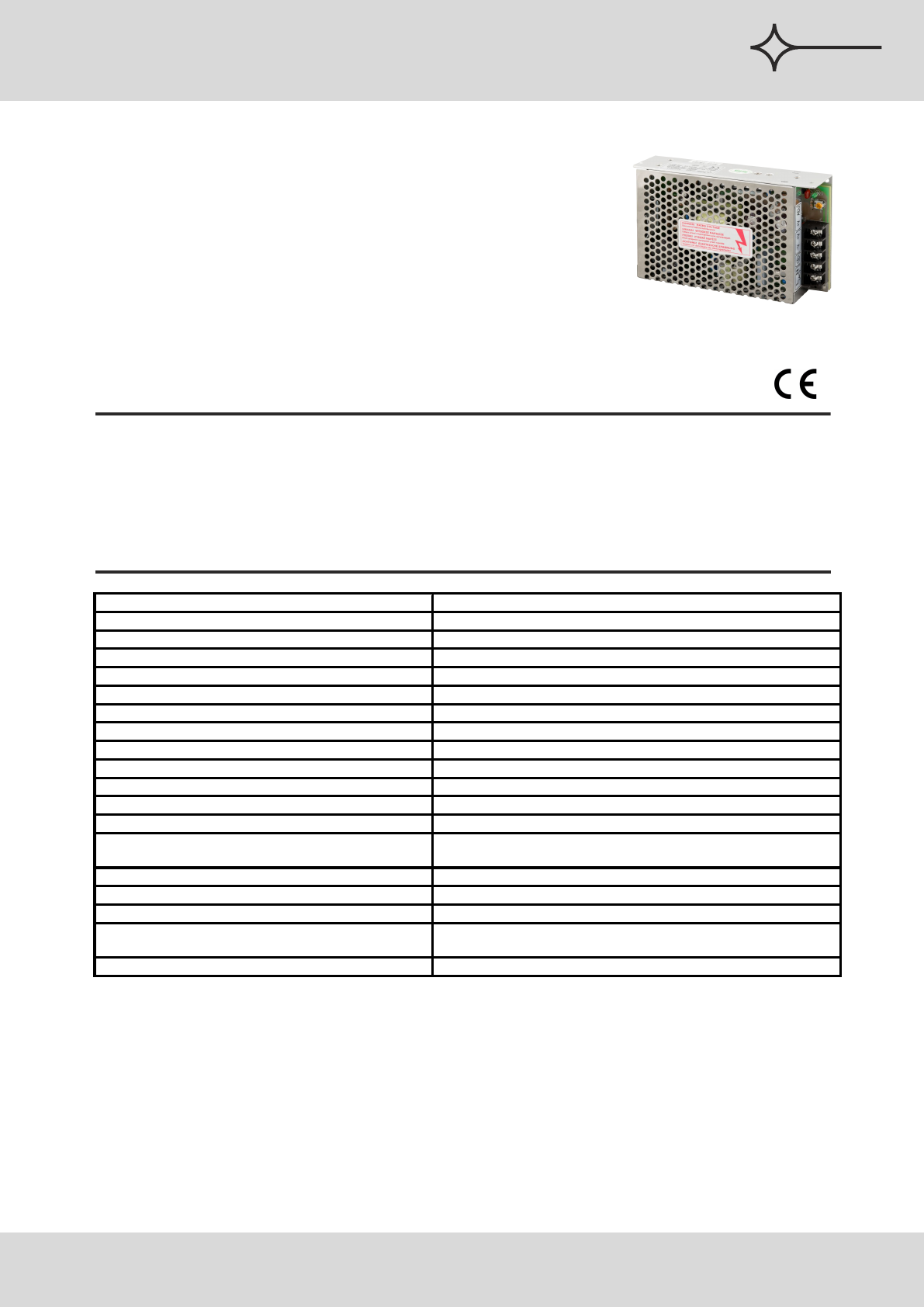

PS-604812 v1.0/II

PS 48V/1,2A Impulsnetzteil zur Bebauung

KODE:

TYP:

DE**

Tel. +48-14-610-19-40, fax: +48-14- 610-19-50, www.pulsar.pl, e- mail: @pulsar.plsales

BESCHREIBUNG

Das Netzteil ist zur Versorgung der Geräte der Alarmsysteme aus dem Netz 230V AC bestimmt, die der

Spannung 48V DC mit Stromleistung I=1,2A bedürfen. Die Konstruktion des Netzteils erlaubt den einfachen

Wechseln der Ausgangsspannung im Bereich von 48V bis 53V DC mit Hilfe des Potentiometers. Das Netzteil hat

den Kurzschluß-, Überspannungs- , Spannungssicherung und Überlastschutz.

TECHNISCHE PARAMETER:

Pulsar

Netzgerät aus der Serie

, Impulsnetzteil 48V DC zur Bebauung

Versorgung 85 ÷ 264V AC, 120 ÷ 370V DC

Stromentnahme 0,6A@230V AC max.

Netzteilleistung 60W max.

Wirkungsgrad 81%

Ausgangsspannung 48V DC

Ausgangsstrom t

AMB

<30°C 1,2A - siehe Schaubild 1

Ausgangsstrom t

AMB

<40°C 0,9A - siehe Schaubild 1

Ausgangsspannungsregelungsbereich 48V ÷ 53V DC

Welligkeitsspannung 150mV p-p max.

Kurzschlußschutz (SCP) Elektronisch, automatischer Rückgang

Überlastungsschutz OLP 105% -150% der Netzteilleistung, automatischer Rückgang

Spannungssteigerungsschutz (OVP) >60V (automatischer Rückgang)

Optische Betriebssignalisation Grünes LED - DC Spannung

Betriebsbedingungen II. Umweltklasse, Temperatur: -10

C ÷ +40

relative Feuchtigkeit 20%...90% ohne Kondensation

Abmessungen L=159, W=97, H=38 [+/- 2mm]

Netto-/Bruttogewicht 0,48kg / 0,5kg

Schutzklasse EN 60950-1:2007 I (erste) - bedarf der Schutzleitung

Stöße Versorgung: Φ0,63-2,50 (AWG 22-10)

Ausgänge: Φ0,63-2,50 (AWG 22-10)

Erklärungen, Garantie CE, RoHS, 2 Jahre ab dem Herstellungsdatum

* Siehe Diagramm 1

Merkmale des Netzteils:

· Versorgungsausgang 1,2A/48÷53V DC*

· Breiter Spannungsbereich

der Versorgung AC 85÷264V

· Hoher Wirkungsgrad 81%

· Optische Signalisation LED

· Schutz:

· Kurzschlußschutz SCP

· Überspannungsschutz (OVP)

· Spannungssicherung

· Überlastschutz OLP

· Garantie - 2 Jahre ab dem Herstellungsdatum

* Zur Verlängerung der Lebensdauer des Netzteils beträgt der empfohlene Laststrom 0,9A.

Summary of content (2 pages)

PAGE 1
Pulsar Netzgerät aus der Serie PS Impulsnetzteil 48V DC, zur Bebauung KODE: TYP: PS-604812 DE** v1.
PAGE 2
Pulsar Netzgerät aus der Serie PS Impulsnetzteil 48V DC, zur Bebauung Temperaturcharakteristik IN 100% 70% Diagramm 1. Zulässiger Ausgangsstrom der Speiseleitung je nach Umgebungstemperatur. 0°C -10°C 30°C 40°C tAMB Maßeintragung und Befestigung der Speiseleitung PS-604812 4.5 18.5 9 13.5 103 5 12 3. 3 M 3.5 f 3- 36 W 9 2.5 L H 12.5 11.5 86 95.5 53.5 21.5 .5 f3 4- 3.5 29.5 48.5 68 4.5 78 3 M H L 2 110 W Tel. +48-14-610-19-40, fax: +48-14- 610-19-50, www.pulsar.
