- PSU; Salida que señaliza la falta del voltaje
DC/avería de la fuente de alimentación
- LoB Salida que señaliza el bajo nivel del voltaje
de la batería
- retraso 10s/60s (+/-20%) configuración a través del jumper
T
AC
- de tipo OC: 50mA máx.
estado normal: nivel L (0V),
avería: nivel hi-Z,
- de tipo OC, 50mA máx.
estado normal (U
BAT
>11,5V): nivel L (0V),
avería (U
BAT
<11,5V): nivel hi-Z
Módulo de la fuente de alimentación no tiene la función de
detección de la batería.
Fusible F
BAT
F 3,15A / 250V

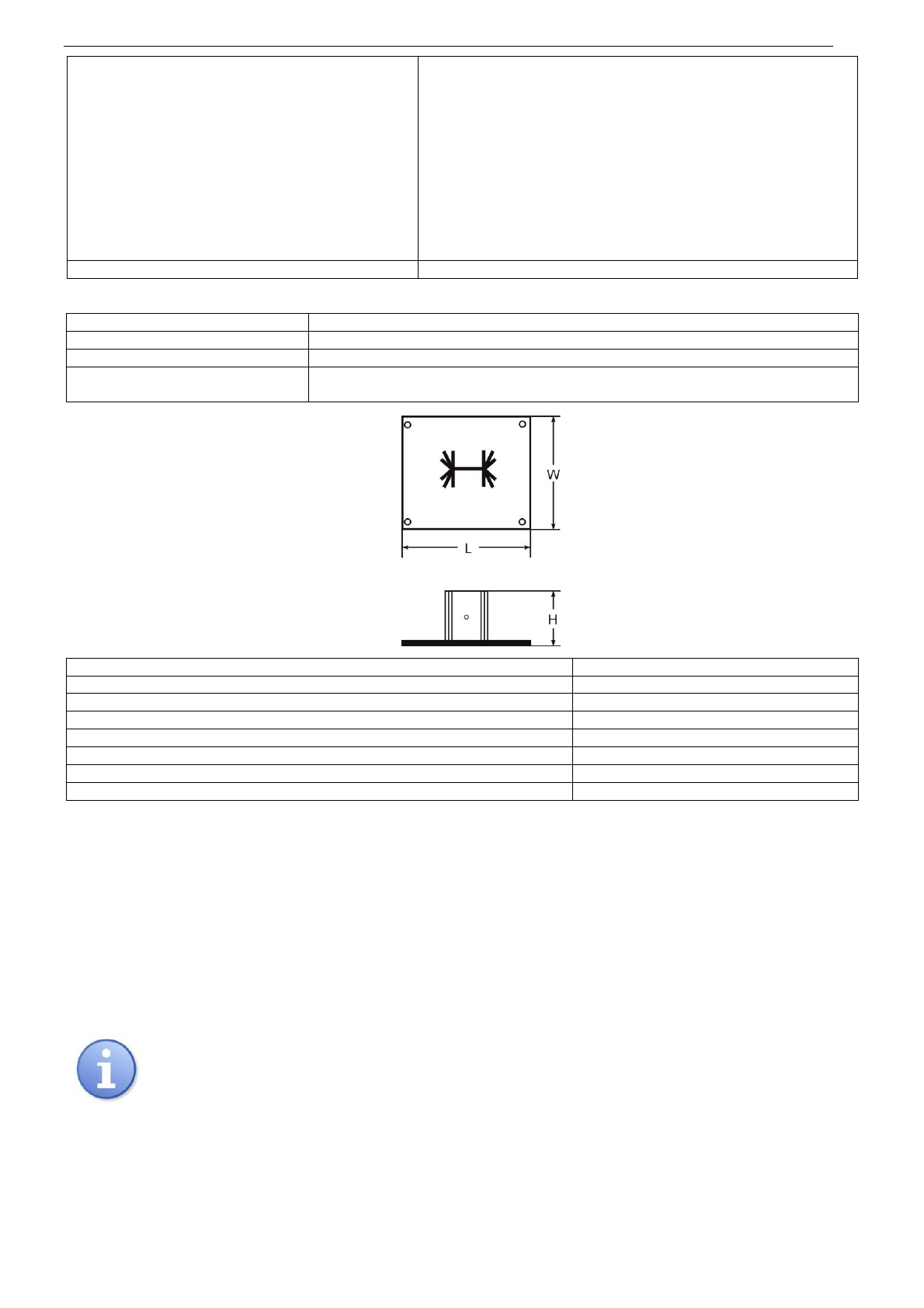

Parámetros mecánicos (tab. 3).
Dimensiones
L=86, W=63, H=40 [+/- 2mm]
Montaje
Clavijas de montaje x 4 (PCB fi=4,2 mm)
Peso neto/bruto
0,06kg/0,14kg
Conectores
Salidas: Ф0,41÷1,63 (AWG 26-14)
Salidas de la batería BAT: 6,3F-2,5, 30cm
Parámetros de explotación (tab. 4).
Clase de protección
II
Temperatura de operación
-10ºC...+40ºC
Temperatura de almacenaje
-20ºC...+60ºC
Humedad relativa
20%...90%, sin condensación
Vibraciones durante el tiempo de operación
Inadmisibles
Impulsiones durante la operación
Inadmisibles
Insolación directa
Inadmisible
Vibraciones e impulsiones durante el transporte
Wg PN-83/T-42106
2. Instalación.
2.1 Requisitos.
El módulo de fuente de alimentación con búfer está predispuesta para ser montada por un instalador cualificado,
con permisos y licencias (requeridas en el país dado) para interferir en las instalaciones 230V/AC y las instalaciones de
bajo voltaje. El dispositivo debe ser montado en espacios cerrados de acuerdo con la 2°clase ambiental, con humedad
del aire normal (RH=90% máx., sin condensación) y la temperatura desde los -10°C do +40°C.
El dispositivo debe ser montado en una caja de metal (un armario) en posición vertical para garantizar el flujo de
aire por convección por los agujeros de ventilación.
Para cumplir con los requisitos de UE se debe seguir las reglas de: alimentación, empotración, apantallamiento
según la aplicación. El módulo de fuente de alimentación requiere un voltaje de 20÷22V AC con aislamiento galvánico
(de transformador).
1. Corriente de salida 2A + 0,2A carga de la batería
2. Corriente de salida 1,7A + 0,5A carga de la batería
Corriente total de los receptores + la batería es máx 2,2A
El módulo de fuente de alimentación ha sido diseñado para operar continuamente, por eso no tiene un
interruptor de alimentación. Por este motivo se hace necesario garantizar una protección adecuada contra sobrecarga en
el circuito de alimentación. También hay que informar el usuario sobre las formas de desconexión de la fuente de
alimentación de la red (normalmente por asignar y marcar el fusible apropiado en la caja de fusibles). La instalación
eléctrica debe ser hecha conforme a las normas y reglas vigentes.
