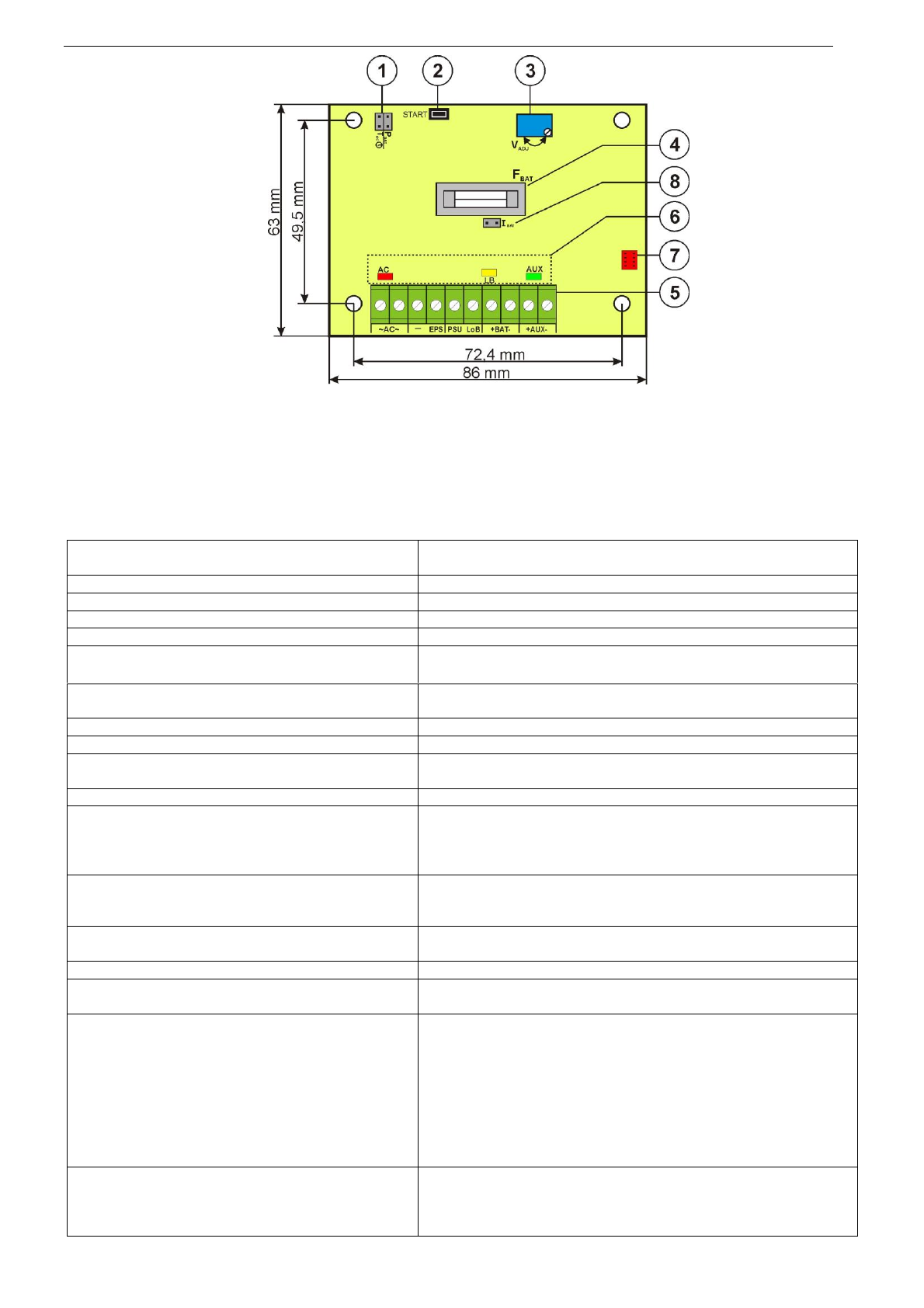

Fig. 2. Vista del circuito impreso del módulo de fuente de alimentación.
1.4. Parámetros técnicos:
- parámetros eléctricos (tab.2)
- parámetros mecánicos (tab.3)
- parámetros de explotación (tab.4)
Parámetros eléctricos (tab. 2).
Voltaje de alimentación
20V÷22V AC
50VA min. (ej. AWT5161820, AWT037, AWT500)
Consumo de la corriente
2,4A máx.
Frecuencia de alimentación
50Hz
Potencia del módulo de fuente de alimentación
31 W
Eficiencia
89%
Voltaje de salida
11V÷ 13,8V DC – operación con búfer
10V÷ 13,8V DC – operación con batería
Corriente de salida
2A + 0,2A carga de la batería
1,7A + 0,5A carga de la batería
Gama de la regulación del voltaje de salida
12V÷ 14,5V DC
Voltaje de la pulsación
20 mV p-p máx.
Consumo de la corriente por los sistemas de la
fuente de alimentación
15 mA
Corriente de carga de la batería
0,2A o 0,5A cambiada a través de un jumper
Protección contra cortocircuitos SCP
Electrónica limitación de la corriente i/o deterioro del fusible
estándar F
BAT
en el circuito de la batería (requiere un cambio del
fusible)
restablecimiento automático
Protección contra sobretensiones OLP
110-150% de la potencia del módulo de fuente de alimentación,
restablecimiento manual (una avería requiere una desconexión
del circuito de salida DC)
Protección en el circuito de la batería SCP y
contra conexión con la polaridad errónea
F 3,15A- limitación de la corriente, fusible estándar F
BAT
(avería
requiere un cambio del fusible estándar)
Protección contra picos de voltaje
varistores
Protección de la batería contra descargas
excesivas UVP
U<10V (± 5%) – desconexión del borne de la batería
Configuración a través de un jumper P
BAT
Señalización óptica
- AC; diodo que señaliza el estado de alimentación
AC
- AUX; diodo que señaliza el estado de
alimentación DC en la salida de la fuente de
alimentación
- LB; diodo que señaliza la carga de la batería
- rojo, estado normal: está iluminado de manera permanente,
avería: no iluminado
- verde, estado normal: está iluminado de manera permanente,
avería: no iluminado
- amarillo, iluminado con luz de una intensidad que depende de
la corriente de carga de la batería
Salidas técnicas:
- EPS; salida que señaliza una avería de la
alimentación AC
- de tipo OC: 50mA máx.
estado normal: nivel L (0V),
avería: nivel hi-Z,
