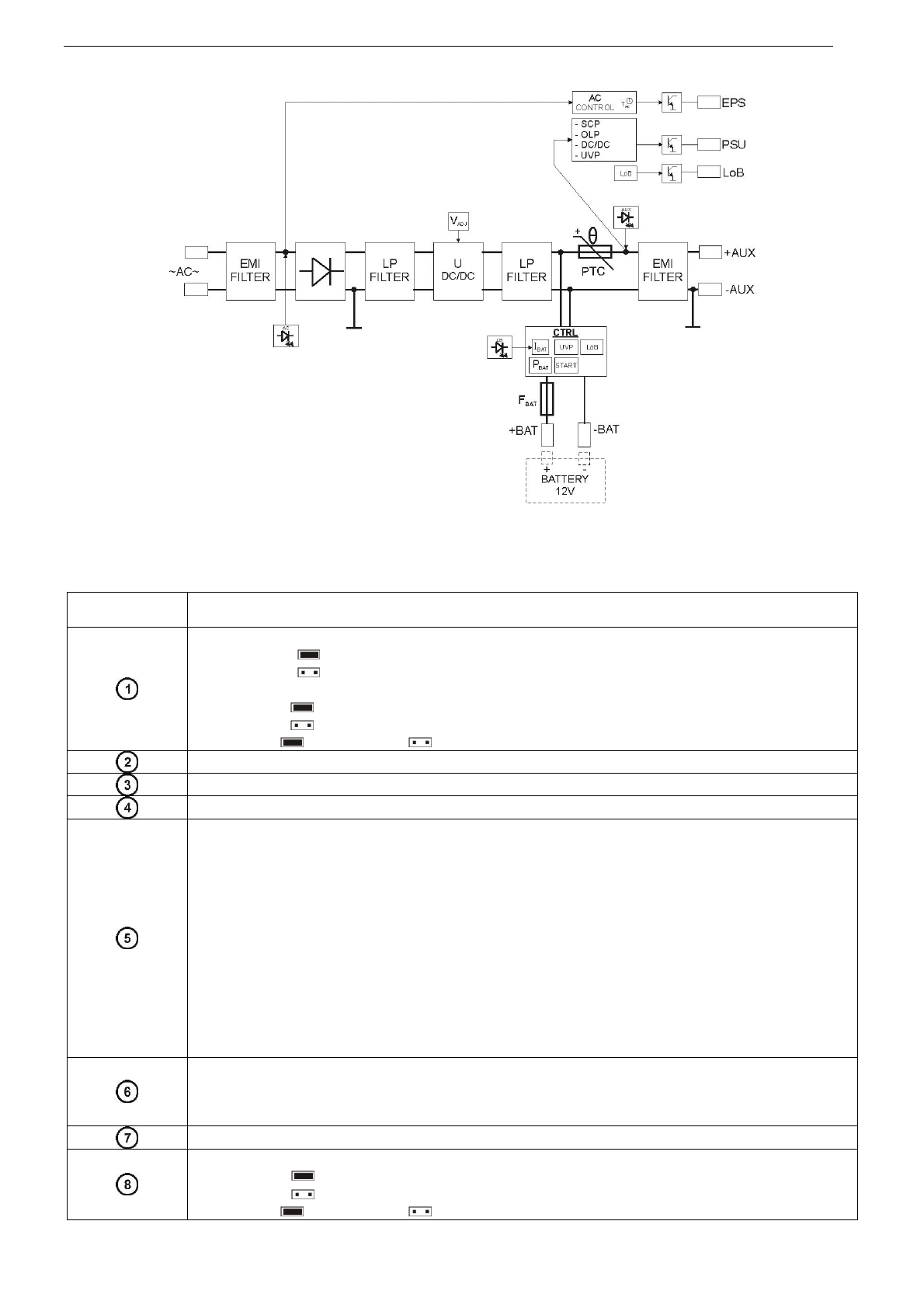

1.2. Diagrama de flujo (fig.1).
Fig.1. Diagrama de flujo del módulo de fuente de alimentación.
1.3. Descripción de los componentes y los conectores del módulo de fuente de alimentación.
Tabla 1. Componentes del módulo de fuente de alimentación (véase la fig. 2).
Componente
nº
Descripción
Jumper P
BAT
– configuración de la función de la protección de la batería UVP
P
BAT
= función de protección (desconexión) de la batería - no activada
P
BAT
= función de protección (desconexión) de la batería - activada
Jumper T
AC
– configuración del tiempo de retraso de la señalización del fallo de la red AC
T
AC
= tiempo de retraso T= 60s
T
AC
= tiempo de retraso T= 10s
Descripción: jumper puesto, jumper quitado
START botón (arranque del módulo de fuente de alimentación desde la batería)
V
ADJ
potenciómetro, regulación del voltaje DC 12 ÷ 14,5V
F
BAT
fusible en el circuito de la batería, F3,15A / 250V
Bornes:
~AC~ – entrada de alimentación AC
EPS – salida técnica que señaliza un fallo de la red AC
Estado hi-Z = avería de alimentación AC
estado 0V = alimentación AC - O.K.
PSU – salida técnica que señaliza una avería del módulo de fuente de alimentación
estado hi-Z = avería
estado 0V = operación del módulo de fuente de alimentación O.K.
LoB – salida técnica que señaliza el bajo nivel del voltaje de la batería
estado hi-Z = voltaje de la batería U
BAT
<11,5V
estado 0V = la batería O.K.
+BAT- – bornes de la conexión de la batería
+AUX- – salida de alimentación DC, (+AUX= +U, -AUX=GND)
Descripción: hi-Z – alta impedancia, 0V – cortocircuito a masa GND
Diodos LED - señalización óptica:
AC – voltaje AC
LB – carga de la batería
AUX – voltaje de salida DC
Conector de la salida de la señalización óptica adicional externa
Jumper I
BAT
; - configuración de la corriente de carga de la batería
I
BAT
= , Ibat =0,2 A
I
BAT
= , Ibat =0,5 A
Descripción: jumper puesto, jumper quitado
