Wyjścia techniczne modułu zasilacza zostały zrealizowane w układzie otwarty kolektor OC (open collector)
w sposób przedstawiony schematycznie poniżej.

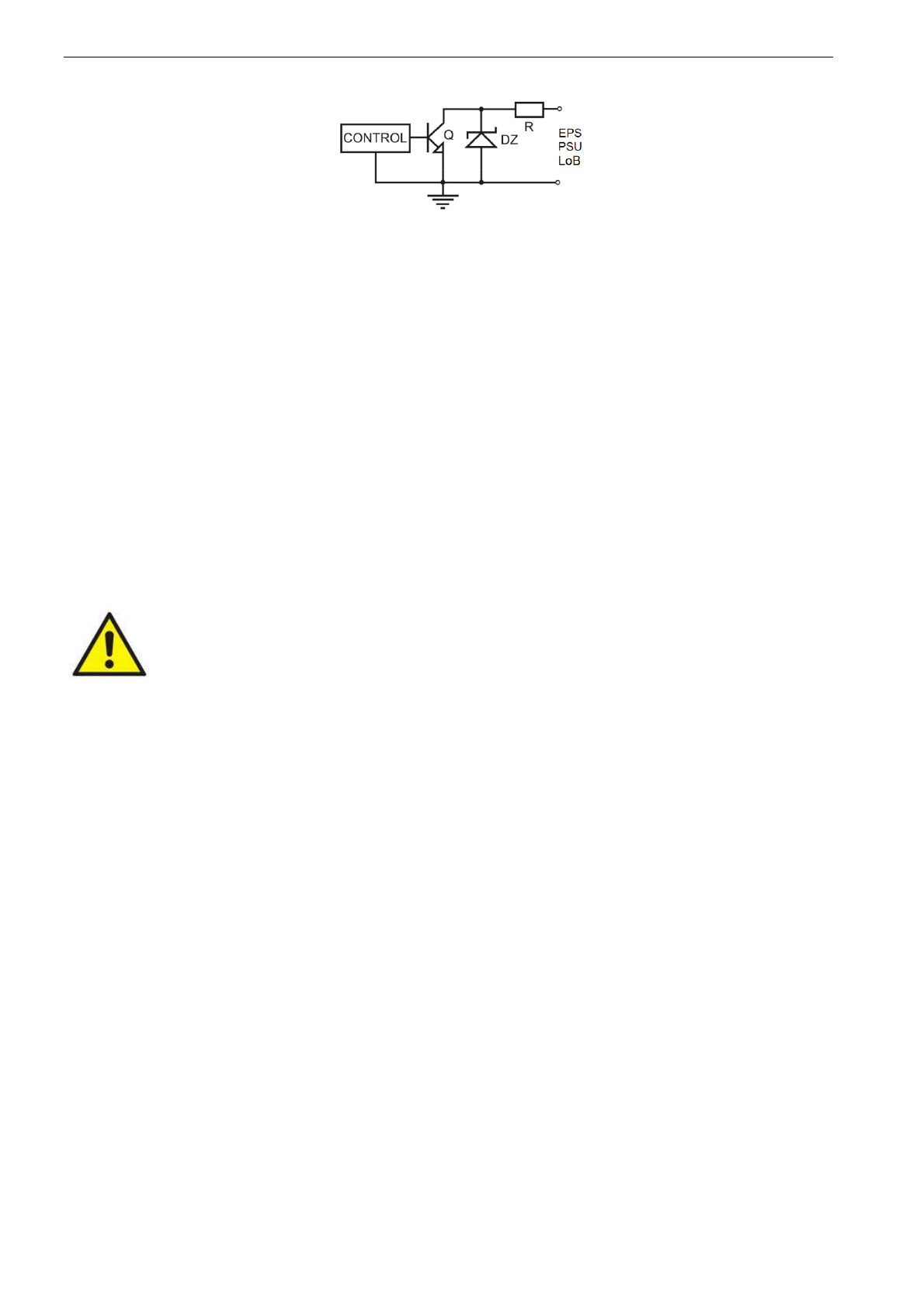

Rys. 3. Schemat elektryczny wyjść technicznych OC.
4. Obsługa oraz eksploatacja.
4.1 Przeciążenie lub zwarcie wyjścia modułu zasilacza.
Wyjście modułu zasilacza AUX wyposażone jest w zabezpieczenie z wykorzystaniem bezpiecznika
polimerowego PTC. W przypadku obciążenia modułu zasilacza prądem przekraczającym Imax. (obciążenie 110% ÷
150% @25ºC mocy modułu zasilacza) następuje automatyczne odłączenie napięcia wyjściowego sygnalizowane przez
zgaszenie zielonej diody. Przywrócenie napięcia na wyjściu wymaga odłączenia obciążenia wyjścia na okres ok. 1min.
W przypadku zwarcia wyjścia AUX, BAT lub odwrotnego podłączenia akumulatora następuje trwałe uszkodzenie
bezpiecznika F
BAT
w obwodzie akumulatora. Przywrócenie napięcia na wyjściu BAT wymaga wymiany bezpiecznika.
4.2 Uruchomienie modułu zasilacza z akumulatora.
Moduł zasilacza został wyposażony w przycisk na płycie pcb umożliwiający w razie potrzeby załączenie
zasilacza z samego akumulatora. Aby w ten sposób załączyć moduł zasilacza należy nacisnąć i przytrzymać 1s
przycisk START na płycie urządzenia.
4.3 Ochrona akumulatora przed nadmiernym rozładowaniem UVP.
Moduł zasilacza wyposażony jest w układ odłączenia rozładowanego akumulatora. Podczas pracy
akumulatorowej obniżenie napięcia na zaciskach akumulatora poniżej 10V±0.5V spowoduje odłączenie
akumulatora. Ochrona akumulatora jest włączona w przypadku zdjętej zworki P
BAT
.
Uwaga.
Nie zaleca się wyłączania funkcji UVP ponieważ nadmierne rozładowanie akumulatora powoduje
ograniczenie jego możliwości magazynowania energii, zmniejszenie pojemności i skrócenie
żywotności.
4.4 Konserwacja.
Wszelkie zabiegi konserwacyjne można wykonywać po odłączeniu modułu zasilacza od sieci
elektroenergetycznej. Moduł zasilacza nie wymaga wykonywania żadnych specjalnych zabiegów konserwacyjnych
jednak w przypadku znacznego zapylenia wskazane jest jedynie odkurzenie jego wnętrza sprężonym powietrzem. W
przypadku wymiany bezpiecznika należy używać zamienników zgodnych z oryginalnymi.
