5
- LoB wyjście sygnalizujące niski poziom napięcia
akumulatora
awaria: poziom hi-Z,
- typu OC, 50mA max.
stan normalny (U
BAT
>11,5V): poziom L (0V),
awaria (U
BAT
<11,5V): poziom hi-Z
Moduł zasilacza nie posiada funkcji wykrywania akumulatora.
Bezpiecznik F
BAT
F3,15A / 250V

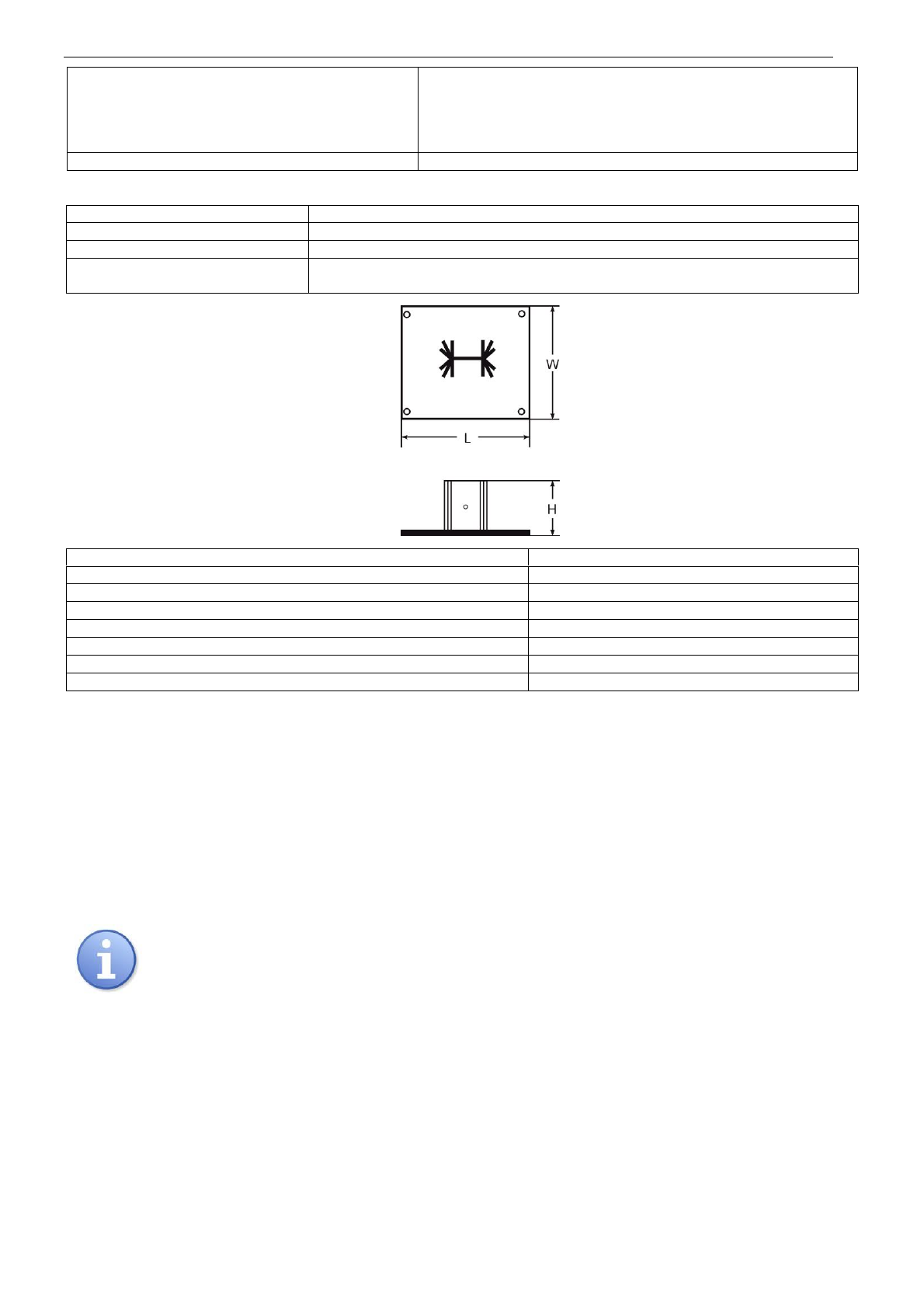

Parametry mechaniczne (tab. 3).
Wymiary
L=86, W=63, H=40 [+/- 2mm]
Mocowanie
Kołki montażowe x 4 (PCB fi=4,2 mm)
Waga netto/brutto
0,06kg/0,14kg
Złącza
Wyjścia: Ф0,41÷1,63 (AWG 26-14)
Wyjścia akumulatora BAT: 6,3F-2,5, 30cm
Parametry eksploatacyjne (tab.4).
Klasa środowiskowa
II
Temperatura pracy
-10ºC...+40ºC
Temperatura składowania
-20ºC...+60ºC
Wilgotność względna
20%...90%, bez kondensacji
Wibracje w czasie pracy
niedopuszczalne
Udary w czasie pracy
niedopuszczalne
Nasłonecznienie bezpośrednie
niedopuszczalne
Wibracje i udary w czasie transportu
Wg PN-83/T-42106
2. Instalacja.
2.1 Wymagania.
Moduł zasilacza buforowego przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje
230V/AC oraz instalacje niskonapięciowe. Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych
zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z
zakresu -10°C do +40°C.
Urządzenie należy montować w metalowej obudowie (szafie) w pozycji pionowej tak, aby zapewnić swobodny,
konwekcyjny przepływ powietrza przez otwory wentylacyjne.
W celu spełnienia wymagań UE należy przestrzegać zasad: zasilania, zabudowy, ekranowania - odpowiednio do
zastosowania. Moduł zasilacza wymaga do zasilania napięcia 20÷22V AC z separacją galwaniczną (transformatorową).
1. Prąd wyjściowy 2A + 0,2A ładowanie akumulatora
2. Prąd wyjściowy 1,7A + 0,5A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max 2,2A
Ponieważ moduł zasilacza zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o
sposobie odłączenia modułu zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie
odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według
obowiązujących norm i przepisów.
