User Instructions

www.pulsar.pl MSRK2012
3

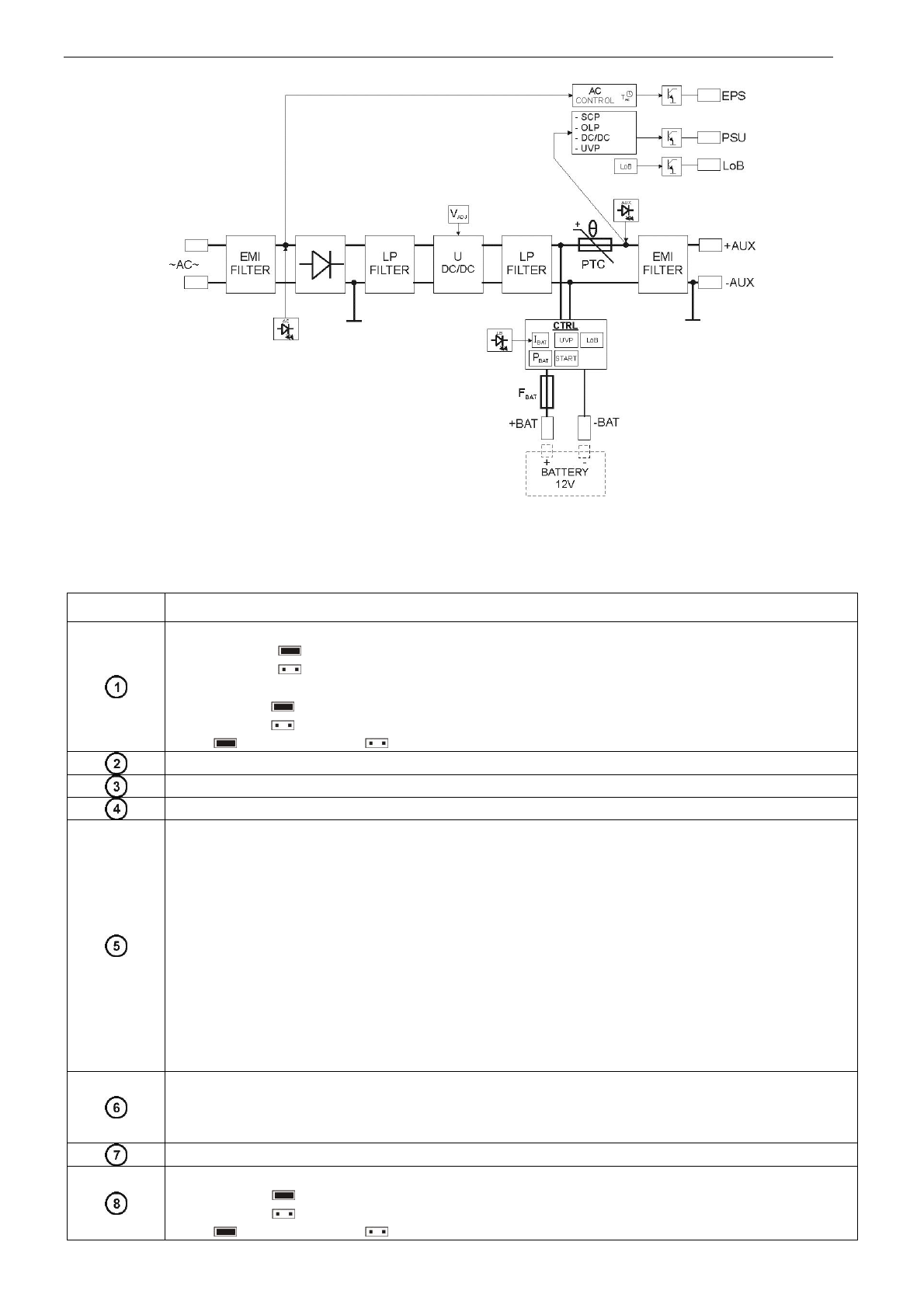

1.2. Schemat blokowy (rys.1).
Rys.1. Schemat blokowy modułu zasilacza.
1.3. Opis elementów i złącz modułu zasilacza.
Tabela 1. Elementy płyty pcb modułu zasilacza (patrz rys. 2).
Element nr
Opis
Zworka P
BAT
- konfiguracja funkcji ochrony akumulatora UVP
 P
BAT
= funkcja ochrony (odłączenia) akumulatora wyłączona
 P
BAT
= funkcja ochrony (odłączenia) akumulatora włączona
Zworka T
AC
- konfiguracja czasu opóźnienia sygnalizacji zaniku sieci AC
 T
AC
= czas opóźnienia T= 60s
 T
AC
= czas opóźnienia T= 10s
Opis: zworka założona, zworka zdjęta
START przycisk (uruchomienie modułu zasilacza z akumulatora)
V
ADJ
potencjometr, regulacja napięcia DC 12 ÷ 14,5V
F
BAT
bezpiecznik w obwodzie akumulatora, F3,15A / 250V
Zaciski:
~AC~ – wejście zasilania AC
EPS – wyjście techniczne sygnalizacji zaniku sieci AC
stan hi-Z = awaria zasilania AC
stan 0V = zasilanie AC - O.K.
PSU – wyjście techniczne sygnalizacji awarii modułu zasilacza
stan hi-Z = awaria
stan 0V = praca modułu zasilacza O.K.
LoB – wyjście techniczne sygnalizacji niskiego napięcia akumulatora
stan hi-Z = napięcie akumulatora U
BAT
<11,5V
stan 0V = akumulator O.K.
+BAT- – zaciski do podłączenia akumulatora
+AUX- – wyjście zasilania DC, (+AUX= +U, -AUX=GND)
Opis: hi-Z – wysoka impedancja, 0V – zwarcie do masy GND
Diody LED - sygnalizacja optyczna:
AC – napięcie AC
LB – ładowanie akumulatora
AUX – napięcie wyjściowe DC
Złącze wyjścia dodatkowej zewnętrznej sygnalizacji optycznej
Zworka I
BAT
; - konfiguracja prądu ładowania akumulatora
 I
BAT
= , Ibat =0,2A
 I
BAT
= , Ibat =0,5A
Opis: zworka założona, zworka zdjęta
