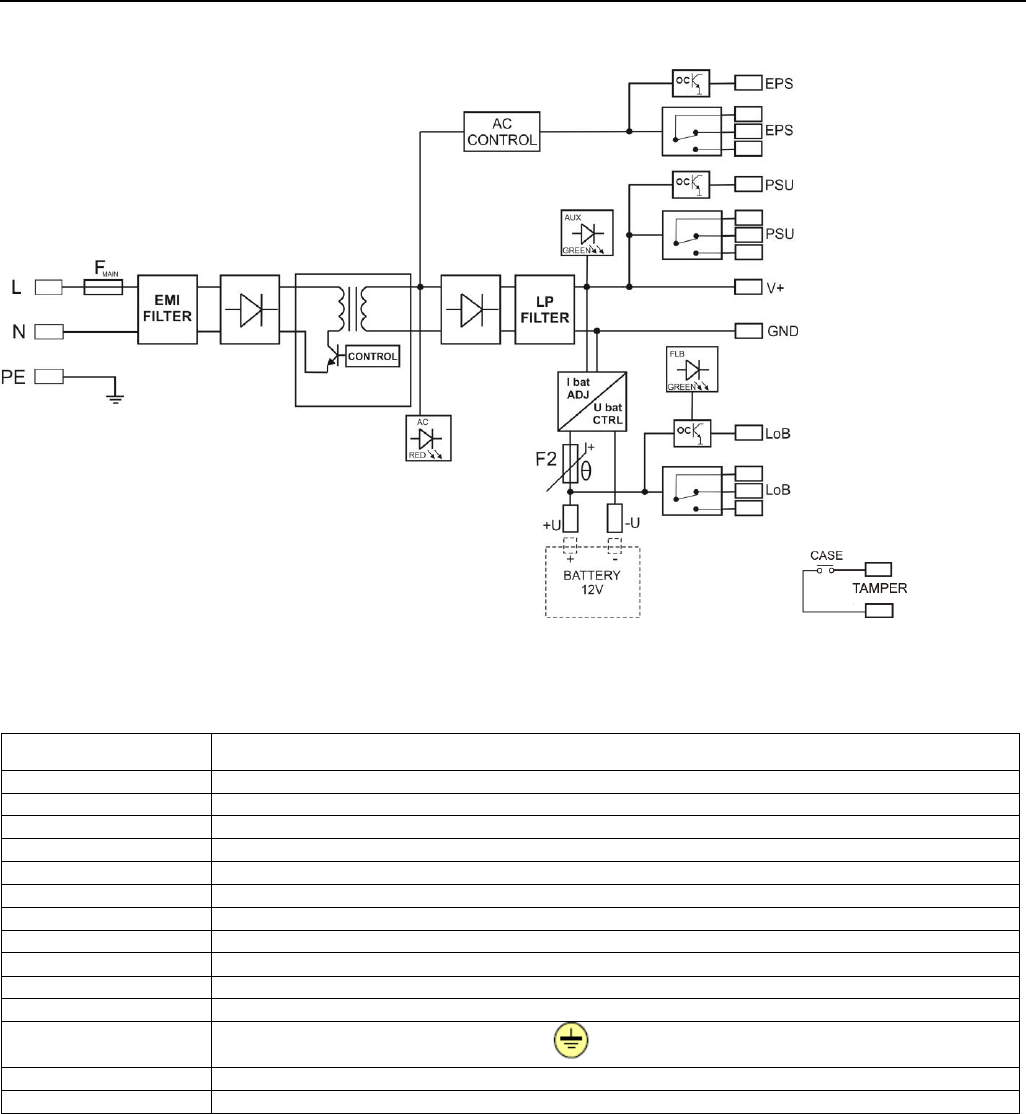

1.2 Γενικό διάγραμμα (Σχ.1).
Σχ.1. Γενικό διάγραμμα τροφοδοτικού.
1.3 Περιγραφή επιμέρους στοιχείων και συνδέσεων τροφοδοτικού (πιν.1, Σχ. 2).
Πίνακας 1. Επιμέρους στοιχεία τροφοδοτικού (βλέπε Σχ. 2).
Στοιχείο Ν
ο
Περιγραφή
[1]
δίοδος LED σηματοδοτεί παρουσία τάσης AC
[2]
LED για DC τάση εξόδου
[3]
δίοδος LED σηματοδοτεί τη σωστή τάση μπαταρίας
[4]
EPS – σήμα εξόδου απουσίας δικτύου AC – ρελέ
[5]
PSU – σήμα εξόδου απουσίας τάσης DC/βλάβης τροφοδοτικού – από ρελέ
[6]
LoB – σήμα εξόδου χαμηλής στάθμης τάσης μπαταρίας από ρελέ
[7]
EPS – σήμα εξόδου απουσίας δικτύου AC – τύπος OC
[8]
PSU- σήμα εξόδου απουσίας τάσης DC/βλάβης τροφοδοτικού - τύπος OC
[9]
LoB – σήμα εξόδου χαμηλής στάθμης τάσης μπαταρίας - τύπος OC
[10]
V
ADJ
- ποτενσιόμετρο, ρύθμιση τάσης DC
[11]
+V ,-V- έξοδος τροφοδοσίας DC
[12]
L-N σύνδεση τροφοδοσίας 230V AC, Σύνδεση γείωσης PE
[13]
Επαφές μπαταρίας; θετικό: +BAT = κόκκινο, αρνητικό: - BAT = μαύρο
[14]
Πλακέτα οπτικής σήμανσης LED στο μπροστινό panel του τροφοδοτικού
