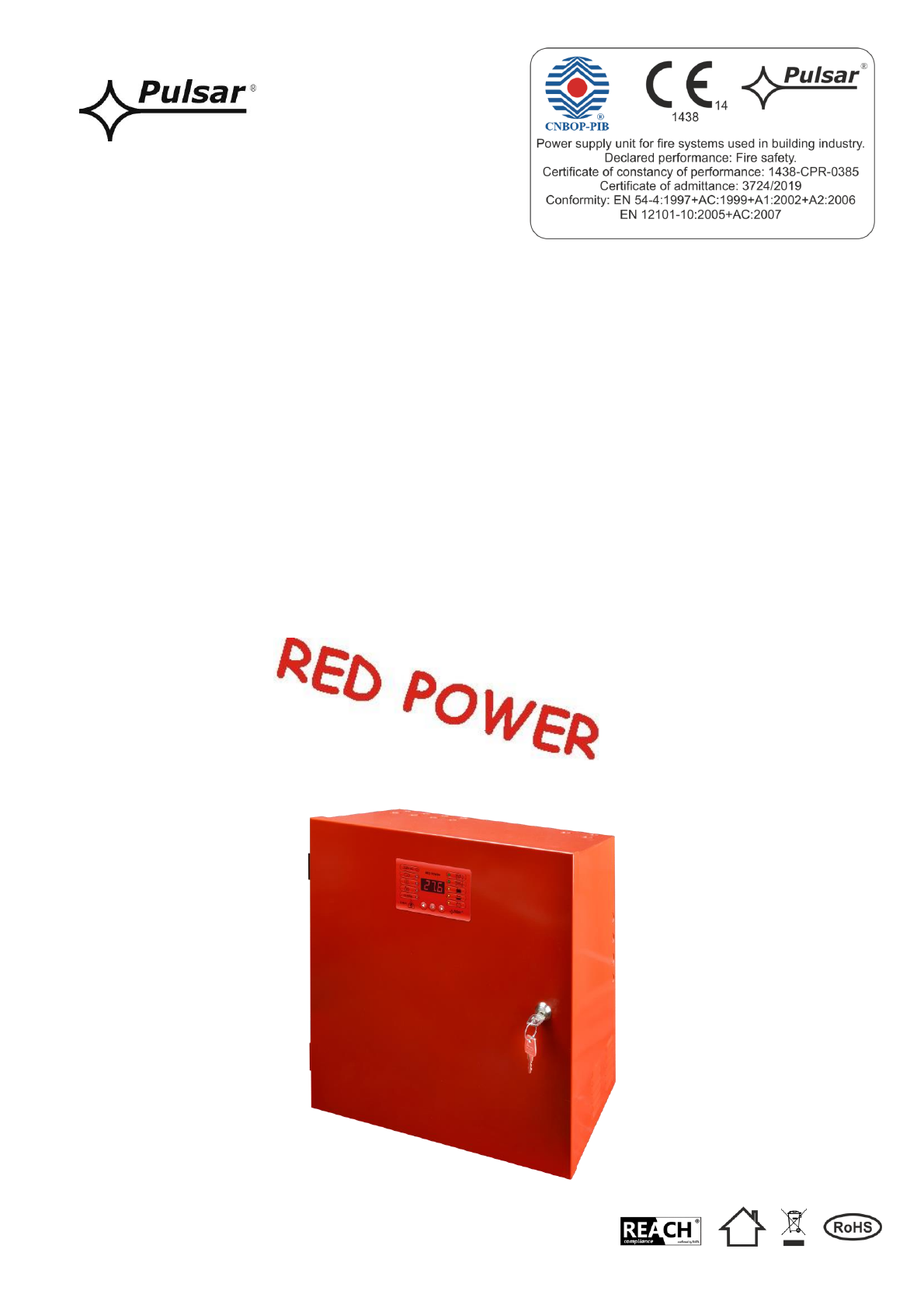

EN54-5A40 v.1.1 EN54 27,6V/5A/2x40Ah Alimentation Electrique destinée aux systèmes de sécurité Incendie FR* Édition: 8 du 19.01.2021 Remplace édition: 7 du 05.02.
www.pulsar.pl RED POWER EN54-5A40 SOMMAIRE 1. CARACTÉRISTIQUES DE L’ALIMENTATION. ............................................................................. 4 2. CONTENU DE L’EMBALLAGE. ......................................................................................................... 5 3. EXIGENCES FONCTIONNELLES DE L’ALIMENTATION.......................................................... 6 4. DESCRIPTION TECHNIQUE. ................................................................................
www.pulsar.pl EN54-5A40 RED POWER 7. CIRCUIT D’ALIMENTATION DE SECOURS. ............................................................................... 30 7.1. DETECTION DE PRESENCE DES BATTERIES. ......................................................................................................................... 30 7.2. PROTECTION CONTRE COURT-CIRCUIT SUR LES BATTERIES. ............................................................................................... 30 7.3.
www.pulsar.pl RED POWER EN54-5A40 1. Caractéristiques de l’alimentation.
www.pulsar.pl EN54-5A40 2. Contenu de l’emballage. Appareil - alimentation secourue Mode d’emploie Séparateurs fixes en plastique (rouges) – 4pcs. Accroches de montage en métal (rouges) – 4pcs. Vis de fixation M8x16 – 4 ensembles. Presse-étoupe PG9 – 4pcs. Presse-étoupe PG11 – 4pcs. Câblage pour le branchement en série de deux batteries Clés de fermeture du boitier – 2pcs. Bande de serrage 190x4,8 – 12pcs.
www.pulsar.pl RED POWER EN54-5A40 3. Exigences fonctionnelles de l’alimentation. L’alimentation secourue pour systèmes de sécurité incendie a été conçue en conformité avec les normes et réglementations suivantes: - EN 54-4:2001 et / A2:2007 système de détection d’incendie avec alarme. - EN 12101-10:2007, détection de chaleur et fumée.
www.pulsar.pl EN54-5A40 RED POWER 4. Description technique. 4.1. Description générale. L’alimentation secourue est un dispositif ininterruptible fournissant l’énergie électrique nécessaire aux systèmes de sécurité incendie et de détection de chaleur et fumée nécessitant une tension stabilisée de 24 V DC (±15%).
www.pulsar.pl RED POWER EN54-5A40 4.3. Description des composants et des bornes d’alimentation. Tableau 1: éléments de la carte d’alimentation (croquis 2).
www.pulsar.pl EN54-5A40 Tableau 2. Eléments de la carte PCB du filtre EMC (croquis. 3). Nr Description FMAINS fusible dans le circuit d’alimentation 230 V, T6,3 A / 250 V L-N borne d’alimentation 230 V, borne de protection Commutateur – raccordement à la carte mère Croquis. 3. Vue de la carte PCB du filtre EMC.
www.pulsar.pl EN54-5A40 RED POWER Tableau 3. Eléments de l’alimentation (croquis. 4). Element nr Description [1] Transformateur d’isolement [2] Carte mère d’alimentation (tab. 1, croquis. 2) [3] Capteur de température des batteries Emplacement pour module supplémentaire: [4] INTR, INTE [5] Emplacement pour module de distribution d’alimentation EN54-LB4 ou EN54-LB8 [6] TAMPER; micro interrupteur, protection anti-sabotage (NC) [7] Module de filtrage EMC (tab. 2, croquis.
www.pulsar.pl EN54-5A40 RED POWER 5. Installation. 5.1. Critères requis. Ce matériel est destiné à être raccordé au réseau ~230 V. Toute intervention sur l’alimentation doit être réalisée par un personnel habilité et dûment formé aux consignes de sécurité en vigueur dans le pays. L’alimentation est destinée à un fonctionnement sans interruption, c’est la raison pour laquelle elle n’est pas équipée de disjoncteur et devrait être raccordée au secteur ~230 V proprement protégé contre les surcharges.
www.pulsar.pl RED POWER EN54-5A40 5.2. Procédure d’installation. ATTENTION! Afin d’éviter tout risque d’électrocution, toute INTERVENTION doit être réalisée HORS TENSION. Le disjoncteur extérieur ouvert avec ouverture des contacts de 3 mm minimum entre tous les pôles. Il est nécessaire d'intégrer dans les circuits d'alimentation un commutateur d'installation d’un courant nominal de 3 A. au minimum. 1.
www.pulsar.pl RED POWER EN54-5A40 6. Fonctionnement. 6.1 Panneau de contrôle. L’appareil est équipé d’un panneau de contrôle avec boutons tactiles et afficheur LED. Il permet de visualiser tous les paramètres électriques disponibles. Les boutons tactiles servent à sélectionner le paramètre à afficher. Croquis. 7. Panneau de contrôle. Tableau 6. Description des boutons et écran LED.
www.pulsar.pl RED POWER EN54-5A40 6.2. Menu principal. Le menu de l’afficheur LED permet de visualiser les paramètres électriques en temps réel. Voici le diagramme expliquant la structure du menu: Croquis. 8. Menu de l’afficheur. Tableau 7. Description des symboles de l’afficheur.
www.pulsar.pl EN54-5A40 RED POWER 6.2.1. Indicateur de tension „Uo1”, „Uo2” L’indicateur de tension indique la tension de sortie mesurée pour AUX1 et AUX2. Si la tension est inférieure à 26 V ou supérieure à 29.2 V le bloc d'alimentation signalera une erreur. La résolution de l’appareil est de 0.1 V. Afin de faire une mesure plus précise, utiliser un multimètre. 6.2.2. Indicateur de courant total fourni aux récepteurs „Io” L’indicateur affiche le courant total mesuré aux sorties AUX1 et AUX2.
www.pulsar.pl EN54-5A40 RED POWER - validez „OK” - l’écran indiquera le chiffre 1 correspondant au numéro de panne et, après une seconde, montrera automatiquement le code de panne - appuyez sur „OK” - l’écran indiquera le chiffre 2 correspondant au numéro de panne suivant (après une seconde il montrera automatiquement le code de panne suivant).
www.pulsar.pl RED POWER EN54-5A40 - appuyez sur „OK” - l’écran indiquera le chiffre 2 correspondant au numéro de panne suivant (après une seconde il montrera automatiquement le code de panne suivant). - pour accéder aux pannes suivantes enregistrées dans la mémoire appuyez sur le bouton „OK” - apparition du symbole „- - -„ sur l’écran indique la fin de la liste des pannes 6.2.8. Liste de codes des pannes et des messages d’information.
www.pulsar.pl EN54-5A40 PSU FLT ALARM F15 Temp. batterie élevée F16 Batterie absente F17 Batterie défectueuse F18 Haute resist. de circuit Batt APS FLT ALARM F19 Voltage AC élevée F20 Voltage AC faible F21 Capot d’alim. ouvert F50-F54 Défaut alim.
www.pulsar.pl EN54-5A40 RED POWER 6.3. Configuration des modes de gestion de l’alimentation. L’appareil est équipé de menu de configuration; en y accédant il est possible de configurer les modes de gestion de l’alimentation. Il suffit d’activer ou désactiver les paramètres de votre choix. Voici le diagramme expliquant la structure du menu de configuration. Croquis. 9. Menu de configuration de l’appareil.
www.pulsar.pl RED POWER EN54-5A40 Tableau 10. Description des symbole. Symbole Description Test des batteries – „tSt” On - test performance des batteries sortie EXTo – „Eto” On – activée OFF – désactivée Temporisation de la sortie EPS – „EPS” Configuration de la temporisation du signal indiquant l’absence tension secteur AC: 0.10 - 10s (réglage d’usine) 1.0 - 1min 10.0 - 10min 30.
www.pulsar.pl EN54-5A40 RED POWER 6.3.2. Activation / désactivation de la sortie EXTo „Eto” La sortie programmable EXTo (external output) n’est pas liée au fonctionnement de l'appareil et peut-être activée et désactivée de façon indépendante. La sortie EXTo permet la réinitialisation de l’appareil à distance, peut être utilisée également pour raccorder d’autres appareils. La sortie EXTo peut être programmé au niveau du panneau de gestion (section. 6.3.
www.pulsar.pl RED POWER EN54-5A40 - en appuyons sur les boutons „<” ou „>” et sélectionnez „EPS” - validez „OK” - l’écran indiquera l’état actuel de la sortie - en appuyons sur les boutons „<” ou „>” choisissez la temporisation: 0.10 - 10s (réglage d'usine) 1.0 - 1min 10.0 - 10min 30.0 - 30min - validez „OK” - afin de revenir au menu principal appuyez simultanément sur les 2 boutons „<,>” 6.3.4.
www.pulsar.pl EN54-5A40 RED POWER - en appuyons sur les boutons „<” ou „>” choisissez: On – signalisation acoustique activée OFF – signalisation acoustique désactivée - validez „OK” - afin de revenir au menu principal appuyez simultanément sur les 2 boutons „<,>” 6.3.5. Mise en veille de l'afficheur LED „dIS" La mise en veille de l'afficheur s’active au bout de 5 min d’inaction depuis la dernière intervention.
www.pulsar.pl RED POWER EN54-5A40 6.3.6. Configuration d’adresse de communication « Adr » PowerSecurity. à l’aide du système Le réglage d’usine d’adresse est toujours fixé sur 1. Cela concerne tous les appareils. Tous les paramètres de communication entre l’appareil et l’ordinateur (adresse, parité et vitesse) doivent être identiques dans la configuration de l’appareil ainsi que dans l’application Power Security.
www.pulsar.pl EN54-5A40 RED POWER - en appuyons sur les boutons „<” ou „>” sélectionnez „trS” - validez „OK” - l’écran indiquera l’état actuel du réglage de la vitesse de transmission - en appuyons sur les boutons „<” ou „>” effectuez le réglage de vitesse de Transmission : - 9.6k : - 115.2k (réglage d’usine) - validez „OK” - afin de revenir au menu principal appuyez simultanément sur les 2 boutons „<,>” 6.3.8 Configuration de parité de transmission « trP » PowerSecurity.
www.pulsar.pl EN54-5A40 RED POWER 6.4. Sorties. L’appareil possède des sorties isolées galvaniquement. L'état change lorsqu'un événement spécifique se produit: EPS FLT – sortie signalisation défaut de réseau 230 V. Cette sortie indique le défaut de réseau 230 V. Lors du fonctionnement continu du réseau 230 V la sortie et en état compact, l’absence de tension 230 V entrainera le changement de la sortie vers l’état ouvert.
www.pulsar.pl EN54-5A40 RED POWER 6.5. Entrée panne collective EXTi. Entrée signalisation panne collective EX Ti (external input) sert à raccorder des dispositifs supplémentaires qui génèrent les signaux des pannes. La présence de tensions à l’entrée EXT IN provoquera la signalisation de panne, l’enregistrement de l’événement dans la mémoire interne de l’appareil et l’envoi de signal de panne à la sortie ALARM.
www.pulsar.pl EN54-5A40 RED POWER 6.6. Signalisation d’ouverture de face avant du boitier - TAMPER. L’appareil est équipé d’un micro interrupteur tamper signalisant l’ouverture de face avant du boitier. La version d’usine est fournie avec le fil de tamper non raccordé. Afin d’assurer le fonctionnement correct de la signalisation il suffit d’enlever le commutateur (deep switch) de la borne de connexion tamper (croquis. 2 [12]) et raccorder le fil de tamper à la place.
www.pulsar.pl EN54-5A40 RED POWER 6.8. Protection des sorties contre les surtensions de type OVP. En cas de tension supérieure à 30,5 V±0.5 V le circuit déconnecte immédiatement la source de tension afin de protéger des batteries et tout autre récepteur. Dans ce cas-là les sorties sont alimentées par les batteries .La mise en marche de ce système est indiqué par la diode LED jaune OVP sur la carte-mère de l’alimentation ainsi que le changement de l’état des sorties PSU FLT et ALARM. 6.9.
www.pulsar.pl EN54-5A40 RED POWER 7. Circuit d’alimentation de secours. L’appareil est équipé de circuits intelligents: les fonctions charge des batteries y inclut un mode de charge rapide et le contrôle des batteries permet de surveiller l'état des batteries et leurs connexions dans le circuit. Si une anomalie dans le circuit des batteries est détectée une signalisation s’enclenchera ainsi que l'activation de statut approprié de sorties APS FLT et ALARM. 7.1. Détection de présence des batteries.
www.pulsar.pl EN54-5A40 RED POWER 7.7. Mesure de température des batteries. L’appareil comporte un capteur de température pour surveiller les paramètres de température des batteries. Le capteur est situé près des batteries et il n’indique pas de température ambiante. Mesurer la température ainsi que la compensation de la tension de charge prolonge la durée de vie des batteries. 7.8. Autonomie des batteries.
www.pulsar.pl EN54-5A40 RED POWER 8. Surveillance à distance (options: Ethernet, RS485). Cette appareil s’adapte au monitoring via un centre de surveillance a distance. L’envoi d'informations sur l’état de l'alimentation est possible grâce à l'utilisation de modules de communication externes supplémentaires Ethernet ou RS485. En plus des informations ci-dessous, vous trouverez plus d’exemples de configuration des connexions dans les modes d’emploi dédiés aux interfaces.
www.pulsar.pl EN54-5A40 RED POWER Croquis. 16. Connexion Ethernet avec l’interface RS485-Ethernet „INTRE”. 8.2. Logiciel „PowerSecurity”. Le programme „PowerSecurity” et son mode d’emploi sont disponibles et téléchargeables (gratuitement) sur le site internet www.pulsar.pl Le programme „PowerSecurity” permet l'affichage et l'analyse des informations transmises depuis les endroits d'installation des appareils. Voici le panneau d’affichage principal: Croquis. 17.
www.pulsar.pl EN54-5A40 RED POWER 9. Paramètres techniques. Paramètres élèctriques (tab.12). Paramètres méchanique (tab.13). Sécurité d'utilisation (tab.14). Fils et câbles d'installation recommandées (tab. 15) Tableau 12. Paramètres élèctriques.
www.pulsar.pl Fusibles - FMAINS - FBAT - FAUX1 - FAUX2 Accessoires supplémentaires (non fournis) RED POWER EN54-5A40 T 6,3 A / 250 V F 10 A / 250 V F 6,3 A / 250 V F 6,3 A / 250 V - interface RS485 „INTR”; communication RS485 - interface Ethernet „INTE”; communication ethernet - interface RS485-Ethernet “INTRE”; communication RS485Ethernet Tableau 13. Paramètres méchanique.
www.pulsar.pl EN54-5A40 RED POWER 10. Maintenance et contrôle technique. Tous les travaux de maintenance et contrôle technique doivent être réalisés HORS TENSION. L’appareil ne nécessite pas d'entretien particulier, cependant, dans le cas d'une accumulation importante de poussière, il est conseillé de le nettoyer à l'aide d'un jet d'air comprimé. En cas de remplacement des fusibles, veiller à n’utiliser que des fusibles de mêmes type et valeur nominale que les originaux.
